[求助]
模拟fluent多相流模型过程中有疑问，大家伙帮忙解决一下！ 已有1人参与
|

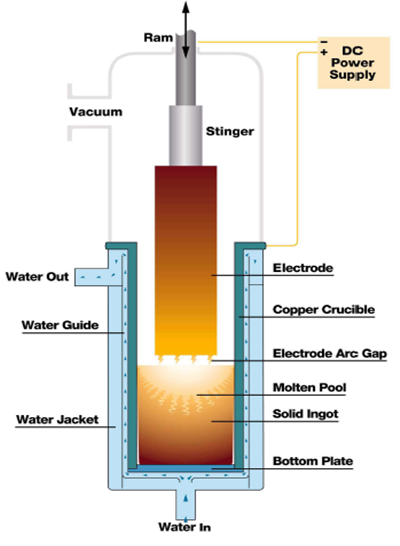

我现在用fluent的VOF模型模拟我模拟的模型如下图1：自上而下依次是自耗电极，电弧区，熔池，结晶器，上方的电极熔化，熔体像雨点向下掉落到结晶器中，不断凝固，熔池不断上升，形成铸锭。我现在用fluent的VOF模型模拟熔滴填充(fill)结晶器的过程.在fluent建立的模型是图2。我初步设置的边界条件是，图中蓝色面为速度入口：0、00529m/s，下边红色面应该设置成出口吗？设置成什么出口？（是不是在fluent中只要有进口，就得设置出口啊？）其余部分为无滑移的WALL边界条件。这样设置对吗？请教各位大神！这样能实现结晶器的填充过程吗？ 1.png  2.jpg |
