【求助】TEM观察BCC金属的位错组态，求帮助分析。
|
|

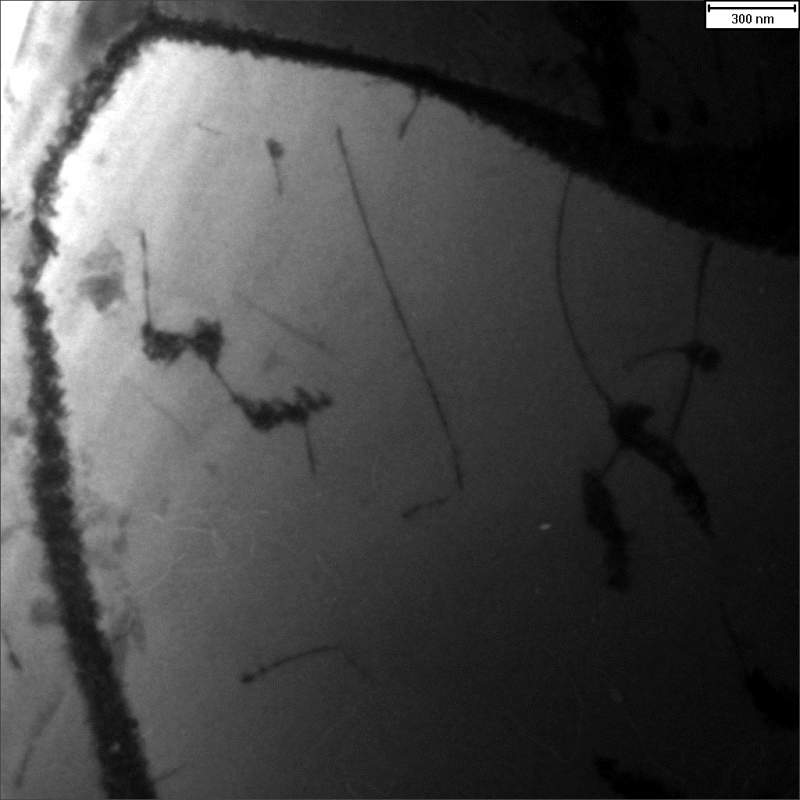

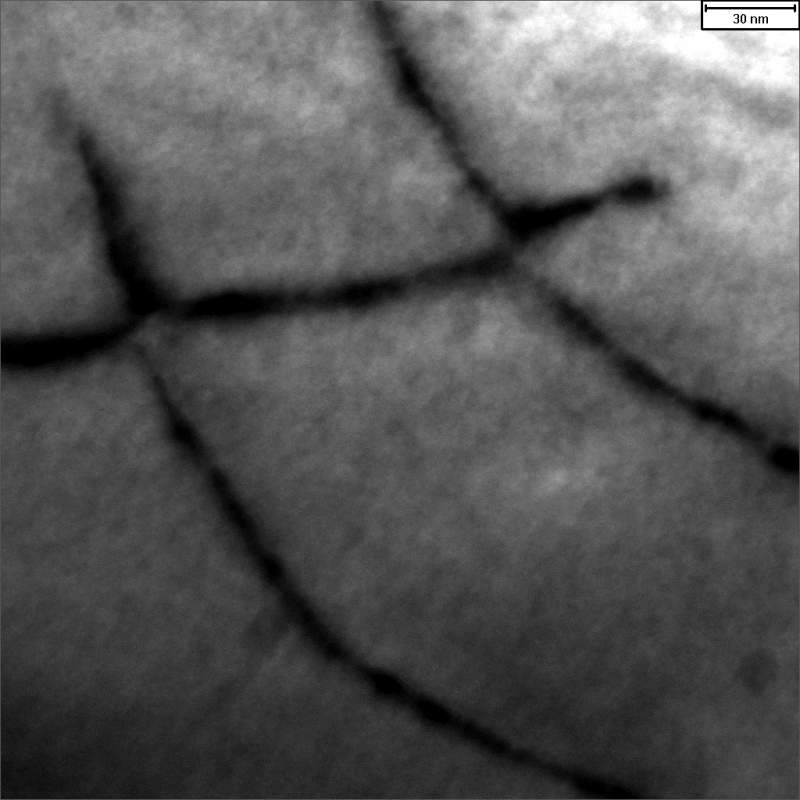

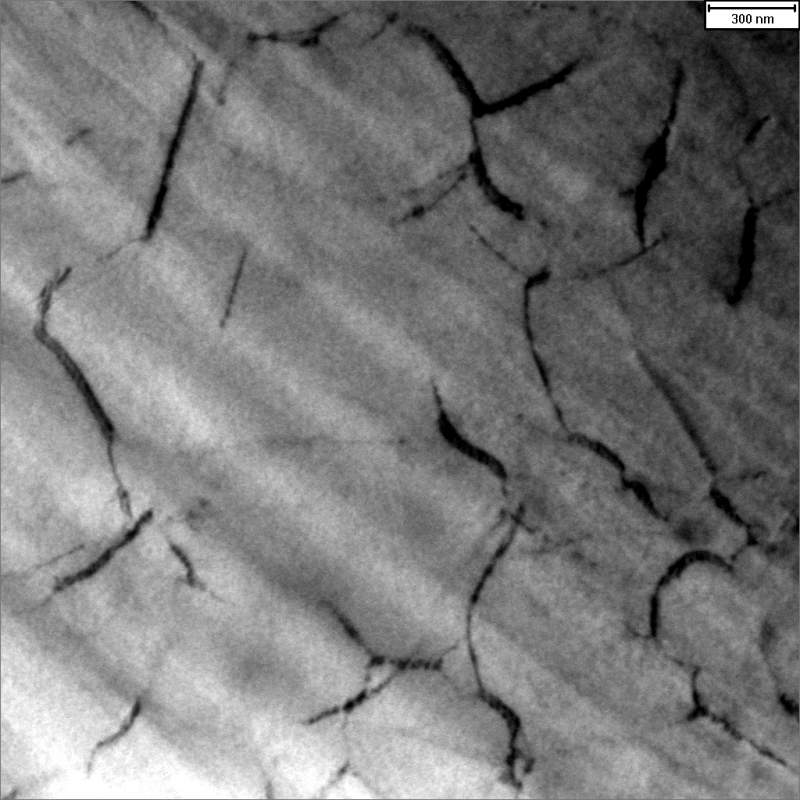

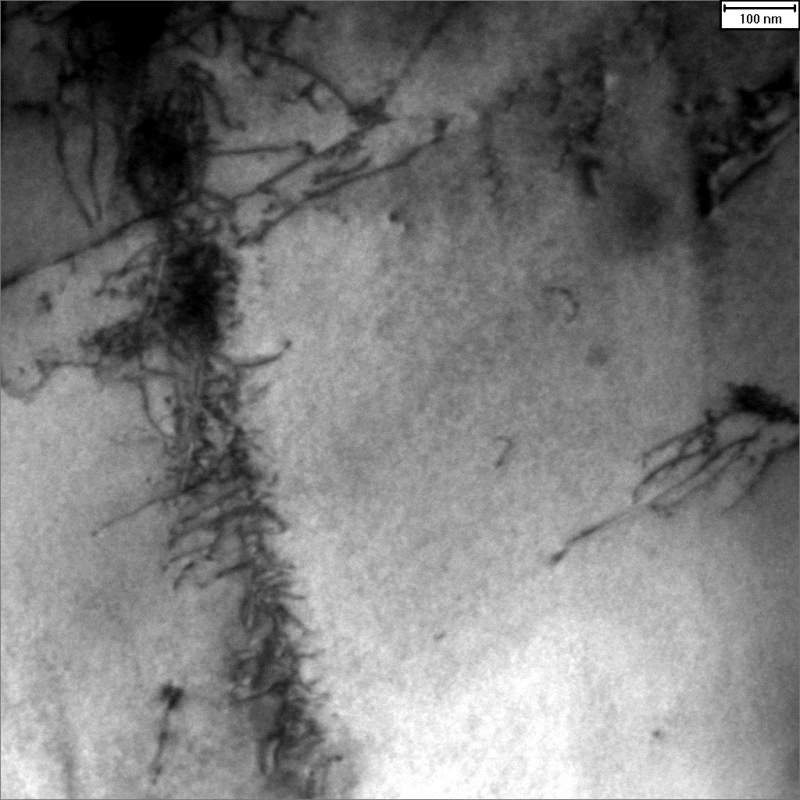

RT。 楼主做的是某BCC金属高温压缩变形，现在用TEM看了下位错组态。由于知识储备有限，恭请虫友们指导。 样品都是数百微米粒径的粗晶。变形条件： 1573K- 0.01s-1，三个不同变形量。 拍摄条件都是近似双束或者就是普通的多束条件。 由于鉴定滑移系太困难，也没有特意去做g/-g标定伯式矢量，也没有用g/-3g做弱束暗场来更清晰表达位错， 别拍砖。 名义真应变量： 0.1 图004和图008中，那些弯曲的粗黑线是位错线（过焦了一些）。我想问，高温变形下位错攀移十分普遍，能否看出来有攀移的痕迹？ 是否必须要知道这些位错是刃型或者螺型的，才能根据位错线方向来判断？  Image_004.jpg  Image_008.jpg 下图可以看到，位错有聚集形成位错墙（？）的趋势，附近的位错密度比较低。  Image_026.jpg 下图这是位错露头？亦或是位错交接并反应的某个形态？  Image_008.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Image_008.tif
- 附件 2 : Image_026.tif
2015-01-12 21:35:39, 1.06 M
2015-01-12 21:35:42, 1.06 M
» 收录本帖的淘帖专辑推荐
 TEM-dislocation |
» 猜你喜欢
请问有评职称，把科研教学业绩算分排序的高校吗
已经有6人回复
-
2025冷门绝学什么时候出结果
已经有6人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有7人回复
-
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗
已经有8人回复
-
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有5人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有4人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
-
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
关于低层错能材料的变形机制问题
已经有9人回复- 关于刃型和螺型位错的产生
已经有30人回复
- 退火孪晶形成过程中的位错发射问题
已经有6人回复
- TEM图片中金属的颜色比较深的原因,在线等！
已经有5人回复
- TEM透射电镜如何观测： 扩张位错，测定其宽度d
已经有4人回复
- 【求助】如何通过TEM包括高分辨率TEM来确定某位错的伯格斯矢量
已经有3人回复
- 是否可以利用透射电镜照片位错或者滑移线来确定滑移类型。
已经有8人回复
- 用TEM观察AlGaN晶体的位错
已经有5人回复
- 请了解TEM观察金属蠕变拉伸材料内部位错运动的高手进来解答以下问题
已经有19人回复
- 层错能与什么有关？
已经有5人回复
- 【求助】请教大家关于TEM位错柏氏矢量的标定，非常感谢！
已经有9人回复
- 【求助】TEM高手：BCC金属中无层错？
已经有26人回复
- 【求助】为什么金属变形后螺位错的数目多于刃位错
已经有7人回复
|

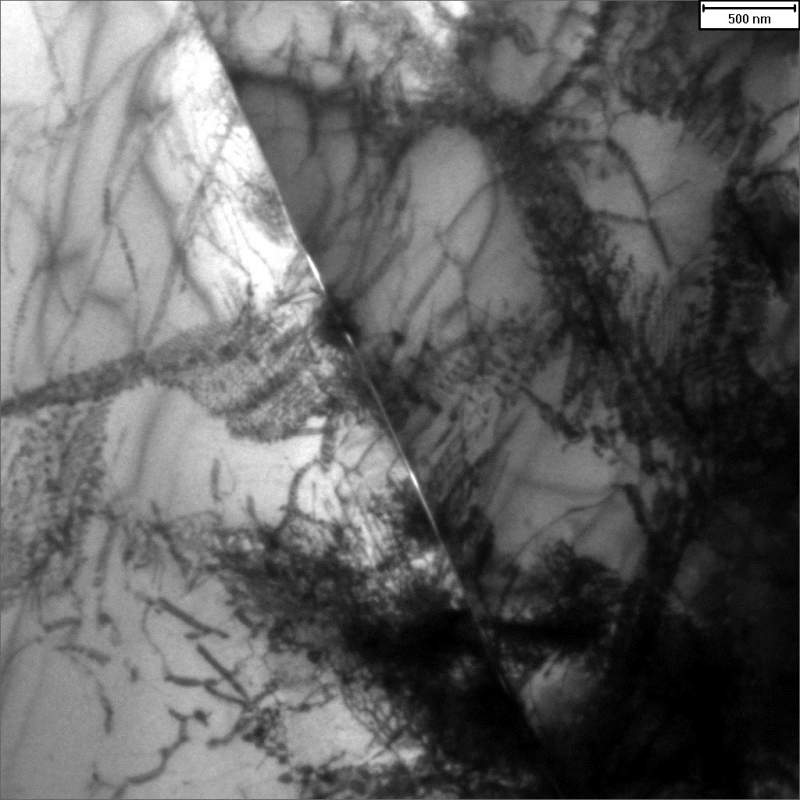

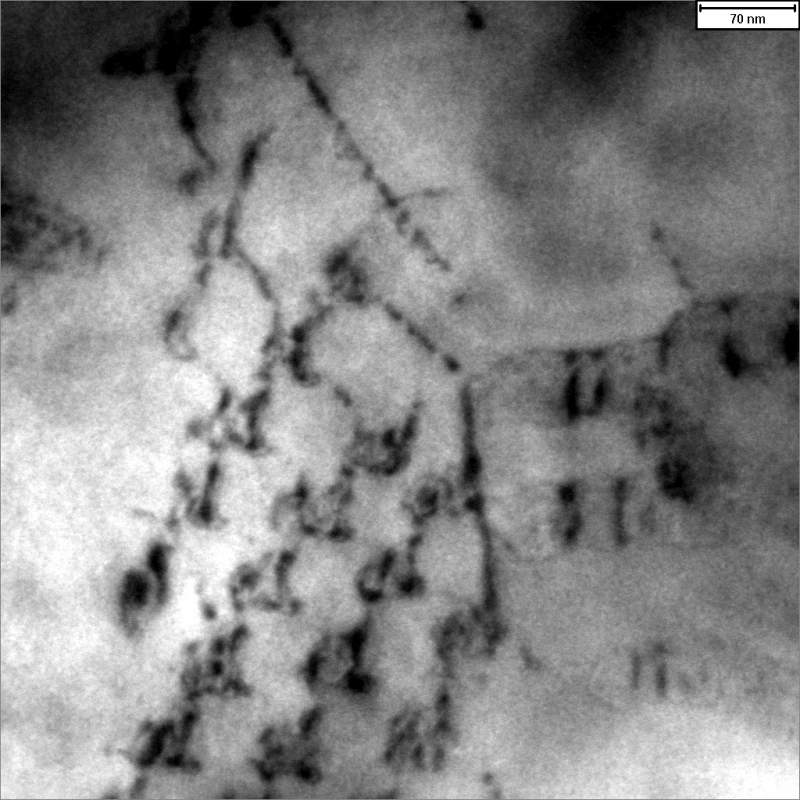

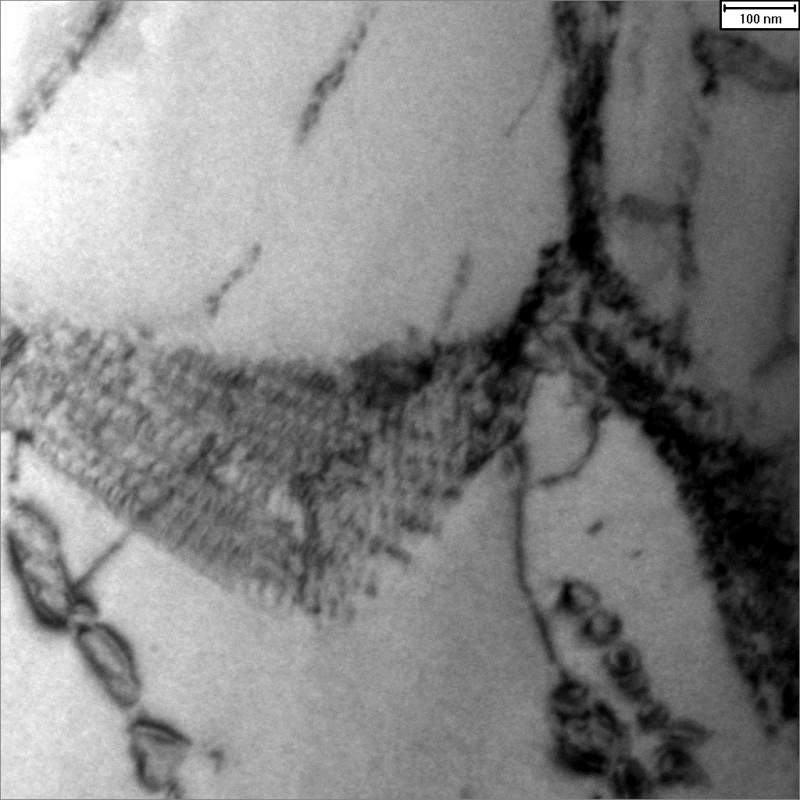

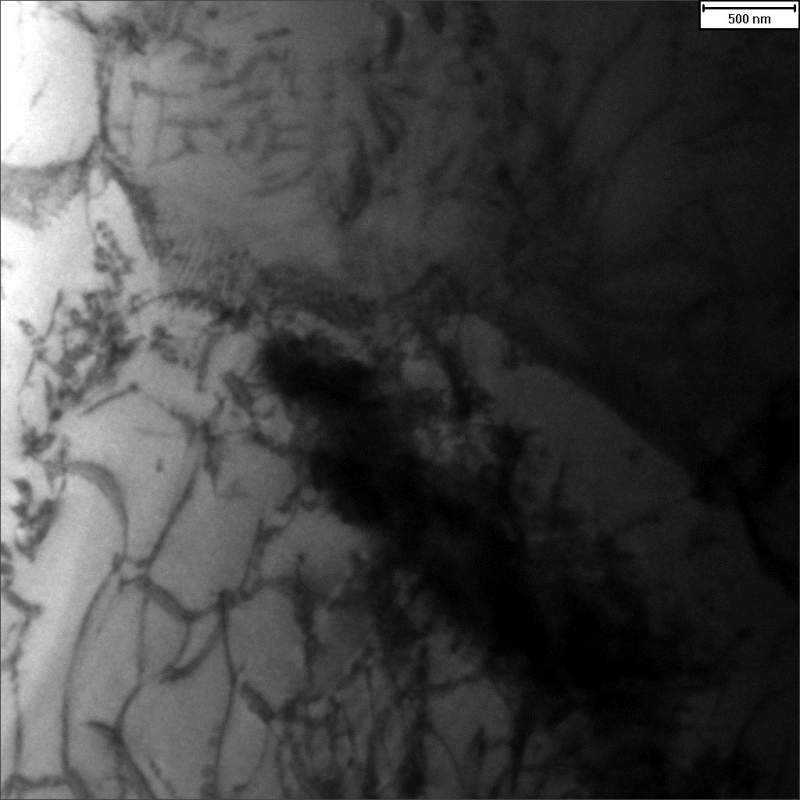

名义真应变= 0.6 加大应变量后，位错胞或者亚晶界开始形成，尺寸在500nm-1000nm。但EBSD此时分析出来的亚晶尺寸和DRX晶粒尺寸，在10微米以上。 这两种分析方法显然无法自洽。个人认为亚晶相关分析还是以TEM为准。 但TEM鉴定亚晶界取向差等太麻烦了......  可以看到中间的亚晶界。并且图片的下半部分的（亚）晶粒内，很多更细小的，500nm左右的是.....IDB？ GNB？ 或者就是强烈DRV形成的位错墙或者更细小的亚晶界？ 图片中间黑色趋于可能是个夹杂物或第二相。  这是上图左上角趋于的放大。可以明显看到小角晶界特征。 能否从这个小角晶界的特征，读出什么？ 两个滑移面的位错交割、反应，形成了细小的四边形的网格？？  这是中间一个片状第二相插入某个晶粒内。在第二相两侧，形成了小角晶界，并可清晰看到小角晶界是四边形网格，这说明是两列或者两个滑移系上的位错相互反应的结果？ 能从上面看到位错攀移的痕迹么。。。 |
2楼2015-01-12 22:01:47
|

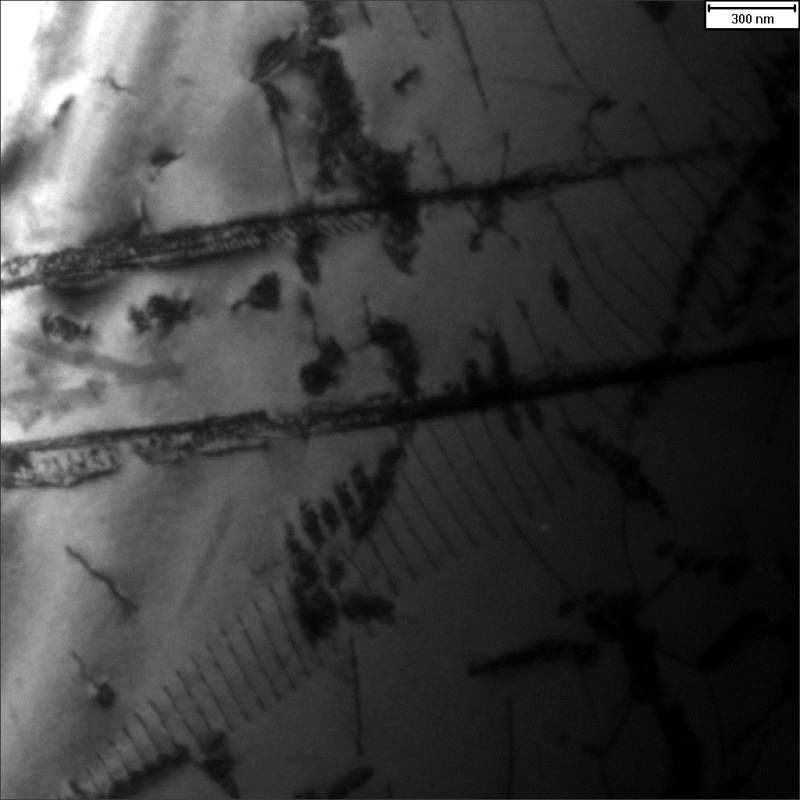

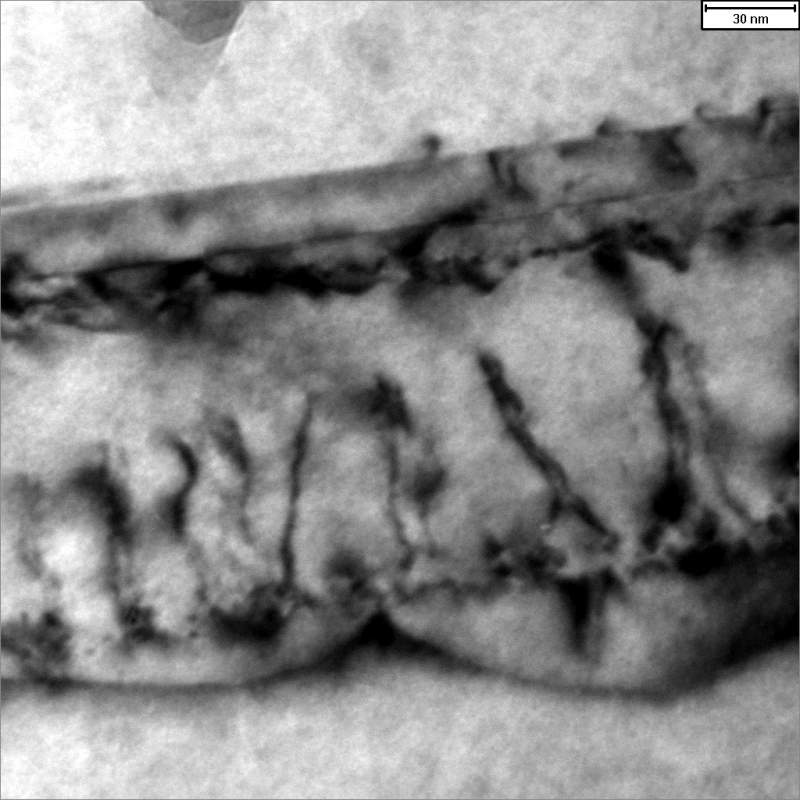

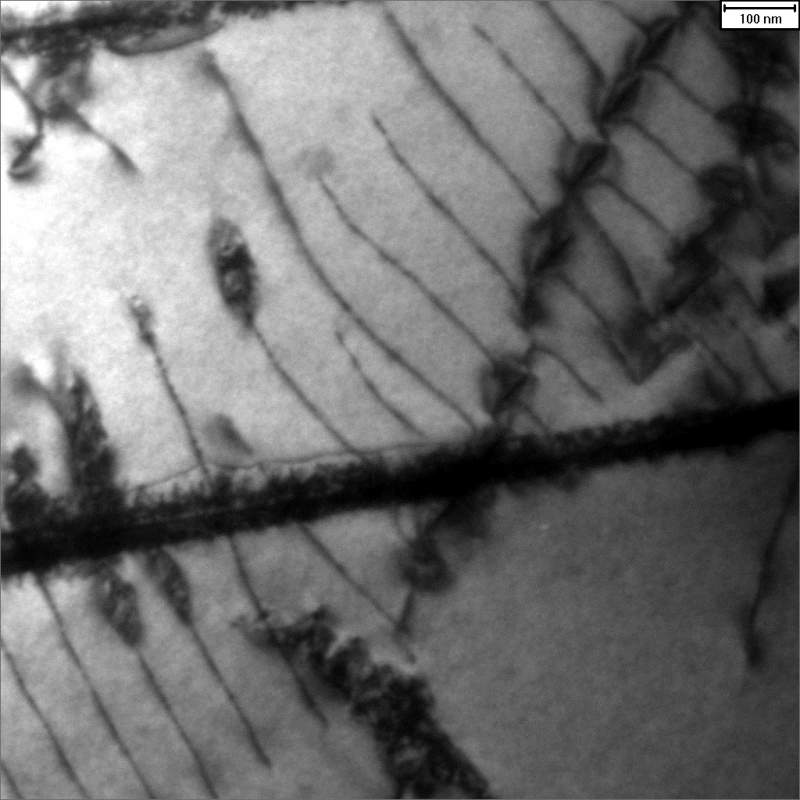

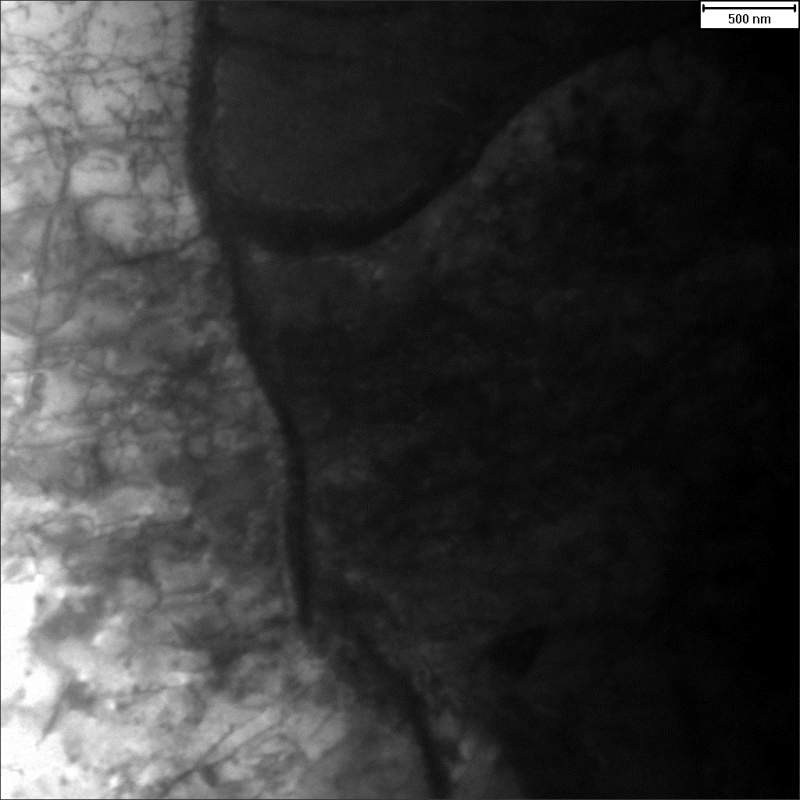

名义真应变=1.2 · 整体上，亚晶界的取向差增大了；亚晶内的位错胞或者位错墙或者....依然丰富。  亚晶界取向差增大；亚晶界宽度缩小。  亚晶界取向差增大；亚晶界宽度缩小。  无法解释的。 从左下角到右上角，那些平行的、单个的痕迹是.......位错线？ 显然这里不需要它来证明位错滑移的变形机制。图中左右走向的“黑带”上有细节，见下面。  交叉出的放大。 这是平行的、单个位错线和左右走向的这个亚晶界的交割？  上图中，左右走向的“黑带”放大。可以看到两个滑移系上的位错交割形成的四边形小网格。。。以及，这个‘黑带’貌似是个层错或者孪晶。  如上。另一个趋于的同一个‘黑带’。这显然具有孪晶的特征。 高层错能BCC金属中出现层错、孪晶，本来就不多见；高温、缓慢变形下还出现，更不可思议。  显然，三条位错在交割。 根据交叉出的外形，可以说是交滑移么？ |
3楼2015-01-12 22:21:44
