[求助] 搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？ 已有3人参与

Sample Text

搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-1


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-2


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-3


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-4


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-5


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-6


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-7


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-8


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-9


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-10


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-11


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-12


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-13


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-14


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-15


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-16


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-17


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-18


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-19


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-20


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-21


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-22


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-23


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-24


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-25


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-26


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-27


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-28


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-29


搅拌器数值模拟——沙子好像没有被搅拌上来？？设置对吗？-30
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
加油！！朝着更高的等级前进！！！
1楼 2015-01-08 13:38:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wpqtt: 金币+20, ★★★★★最佳答案, �?炲父鎰熻阿浣犵殑瑙ｇ瓟锛岀湅�?ヨ�?娣卞叆鐮旂┒蹇呴』瑕?涓撲笟杞欢鎵?琛屽晩锛?锛? 2015-01-10 11:51:19
引用回帖:
16楼: Originally posted by wpqtt at 2015-01-10 09:07:38
颗粒均匀分布是不是，先将所有流场区域region一下，然后设置这一块区域的沙子的体积分数为2%，最后再patch一下就可以了？？...

我来仔细说明一下。由于fluent的自身缺陷，导致了目前无法有效的模拟出颗粒的稠密堆积。

所以，搅拌的模拟，一般都是考察不同转速下，颗粒的分布状态。这样只需要考虑颗粒的剪切特性和碰撞特性，从而回避了颗粒的摩擦特性。

所以，在初始化之后，由于你是两相流，可以直接patch颗粒相的体积分数。这样做就是假设颗粒已经均匀分布，再来考察颗粒的下降过程。即你可以在你所需要的计算域内的颗粒相patch出来
赞一下(1人) 回复此楼
17楼2015-01-10 09:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wpqtt

木虫 (正式写手)
各位大侠：

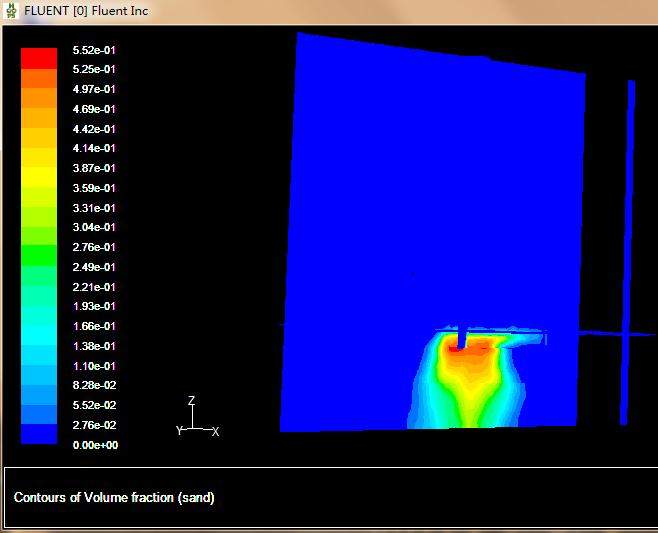

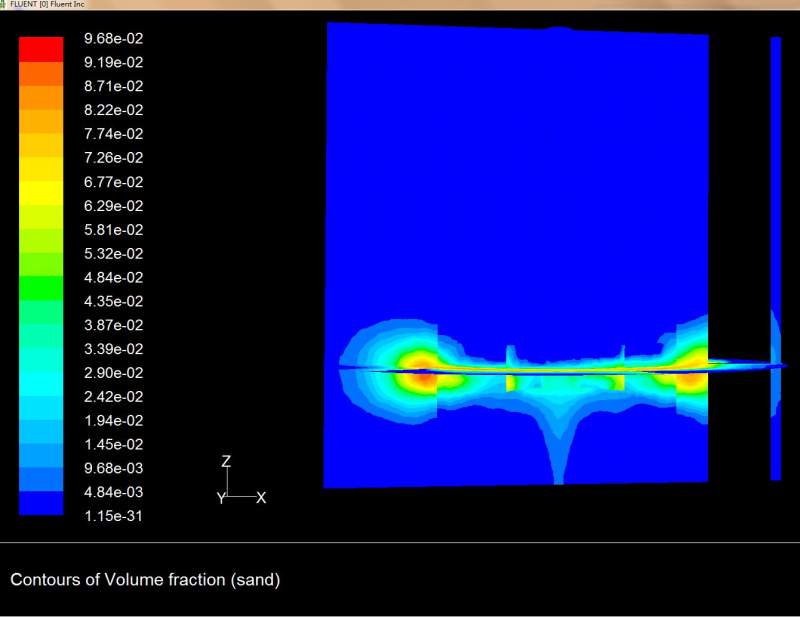

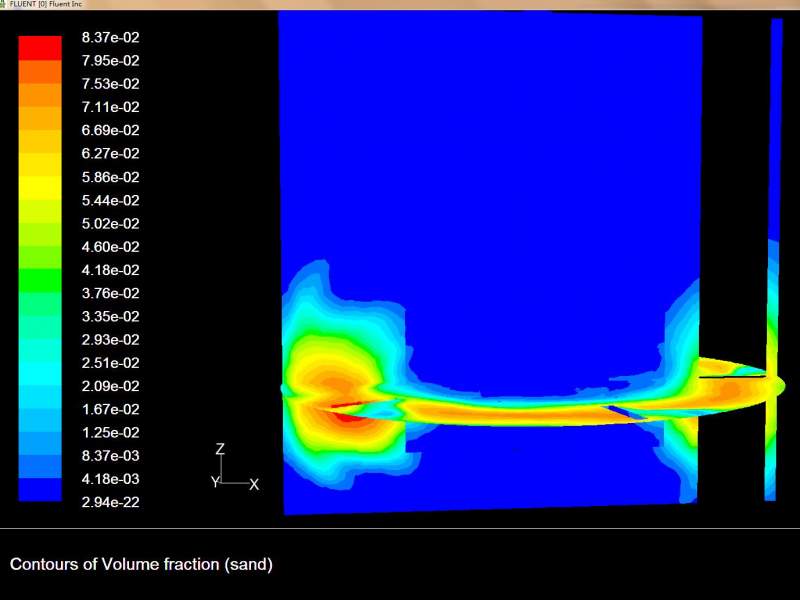

              本人最近在研究《搅拌器固液两相数值模拟》，也借鉴了论坛上的一些资料和一些书籍资料，最终有了一个结果，但是，发现搅拌过程中，沙子的体积分数结果似乎有点问题，所以想请各位大侠指点一二，看看有什么问题。

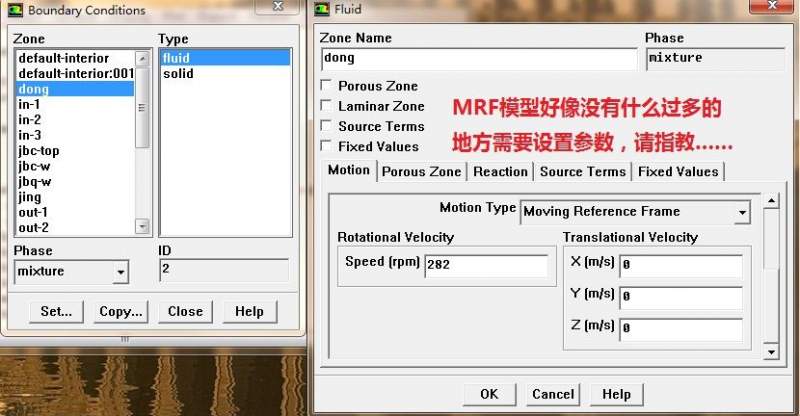

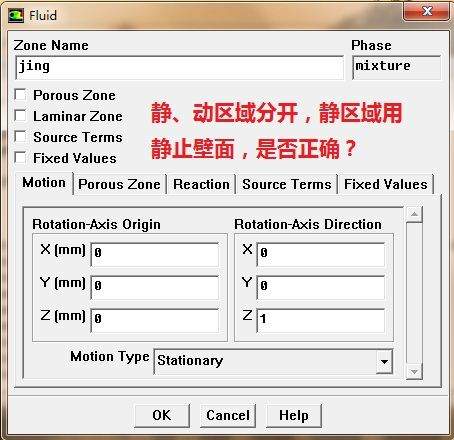

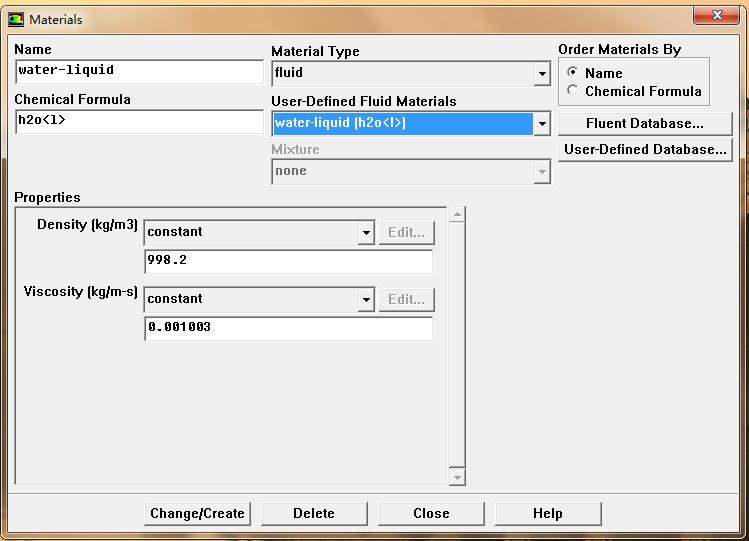

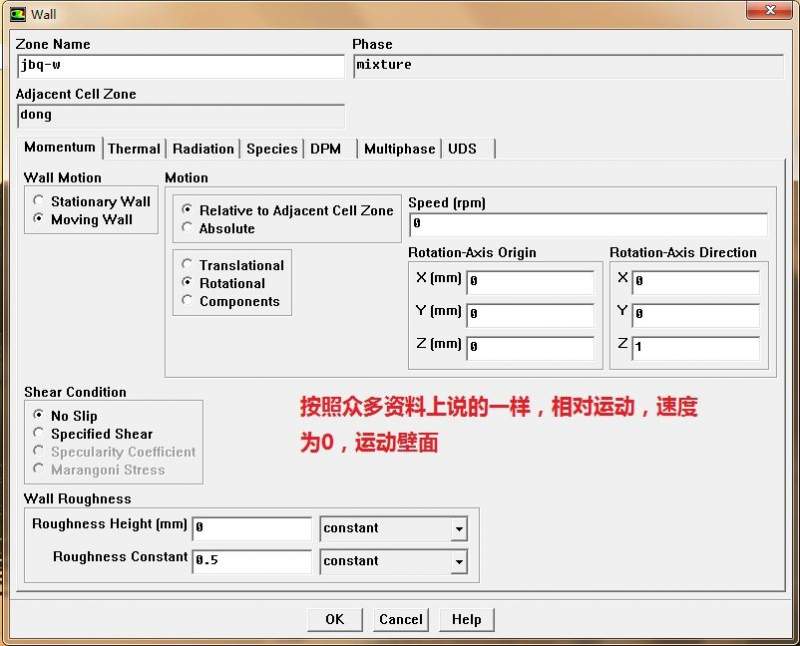

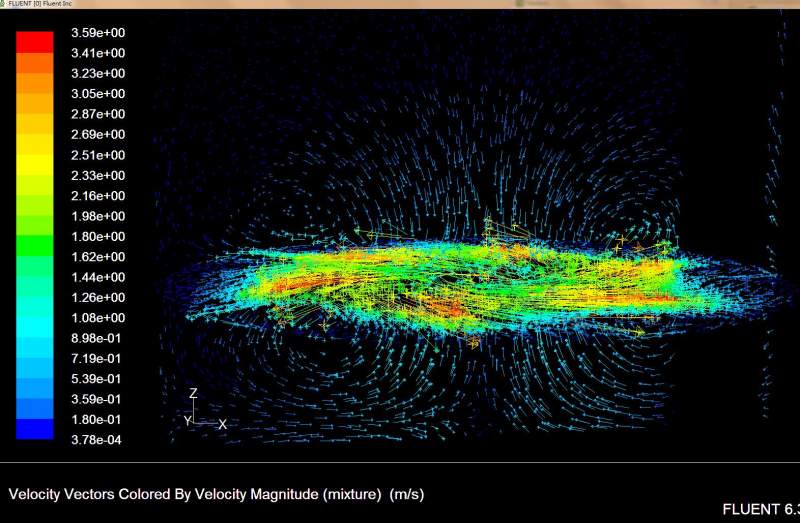

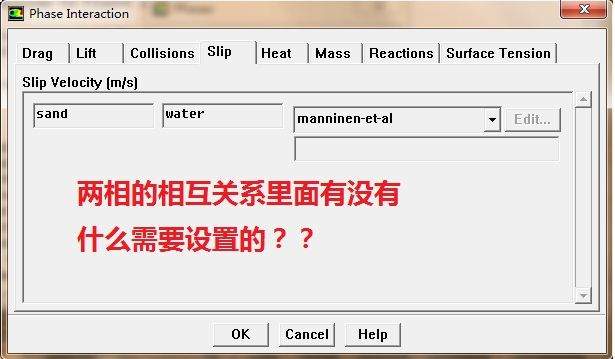

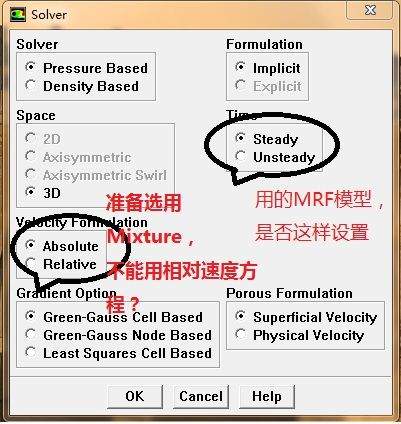

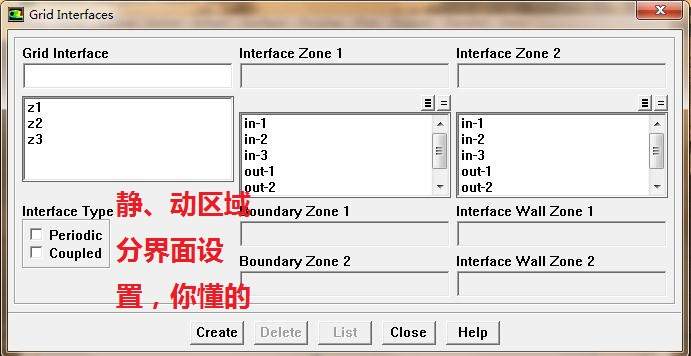

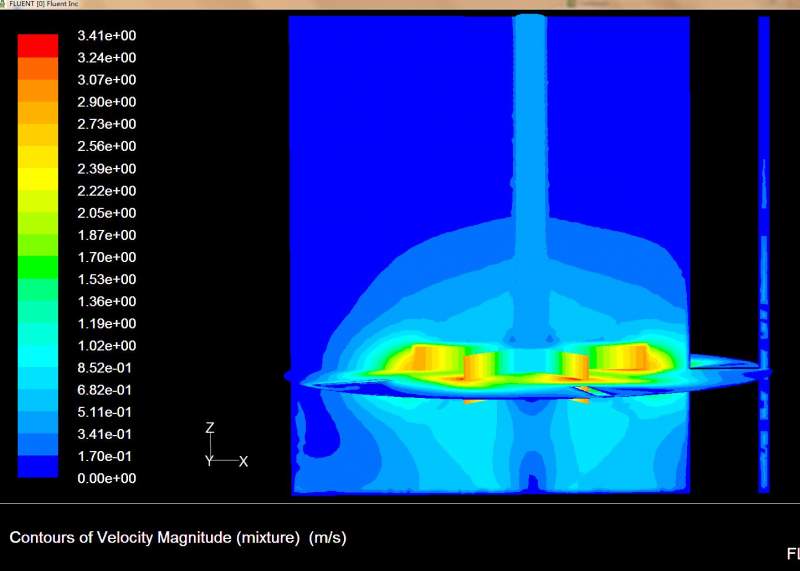

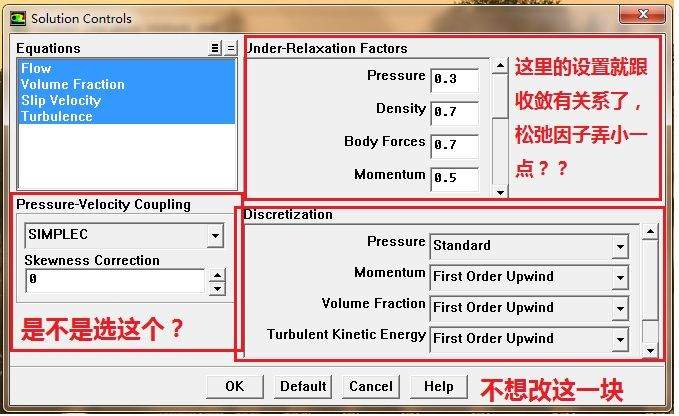

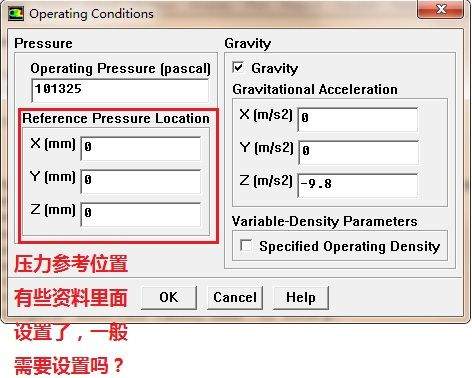

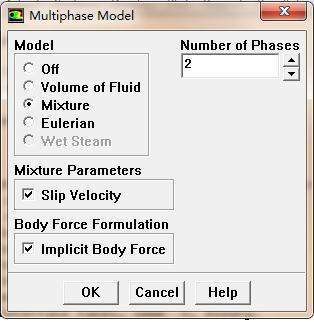

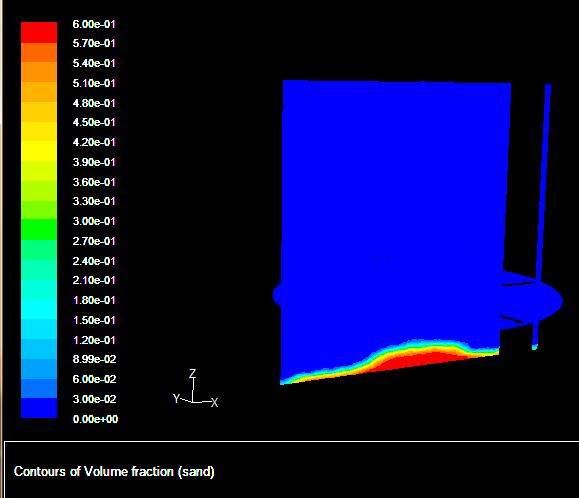

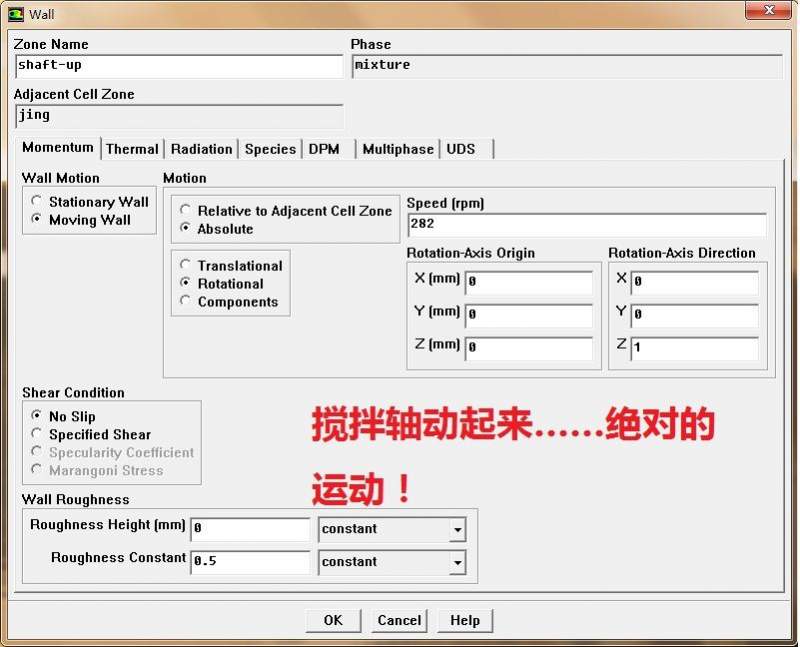

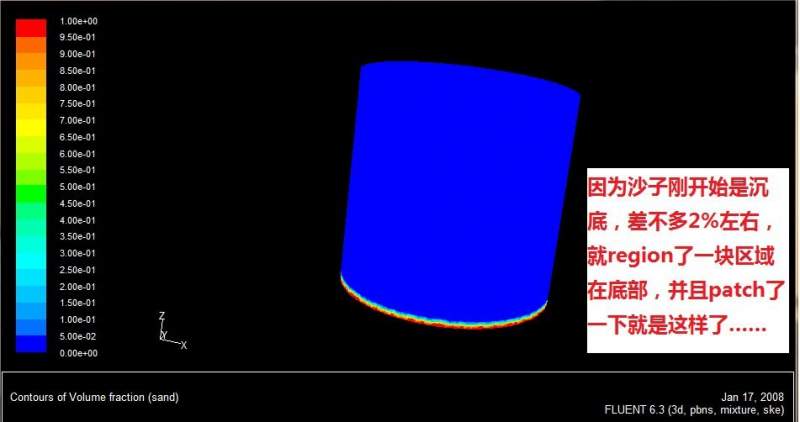

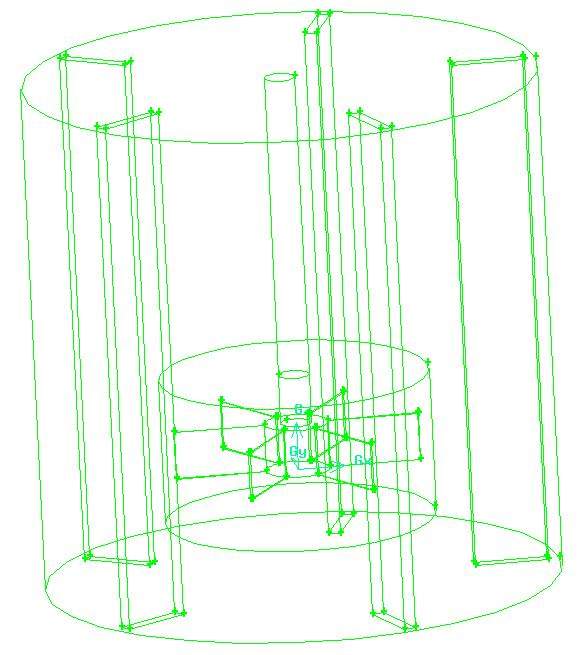

              本人的数值模拟采用的是整体三维模型，所以没有考虑用动网格，直接用的是MRF方法，设置了“动、静区域”和“交界面区域”，让搅拌轴带动“动区域”旋转，搅拌槽底有初始的2%的沙子，已经附上本人的操作过程和计算结果，希望各位帮我找出问题和错误！！！
赞一下 回复此楼
加油！！朝着更高的等级前进！！！
2楼2015-01-08 13:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
我对fluent不太了解，但我对双流体模型比较感兴趣，

看起来很合理啊，沙子的体积分数怎么了
赞一下 回复此楼
3楼2015-01-08 16:27:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wpqtt: 金币+5, ★有帮助 2015-01-09 09:04:40
你去看我的发的一个主题就明白了。用欧拉模型。不要计算初始带动过程，直接赋值均匀分布。然后再考察不同转速条件下，沙子的分布状态。
赞一下 回复此楼
4楼2015-01-08 17:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wpqtt

木虫 (正式写手)
引用回帖:
3楼: Originally posted by openfoam at 2015-01-08 16:27:34
我对fluent不太了解，但我对双流体模型比较感兴趣，

看起来很合理啊，沙子的体积分数怎么了

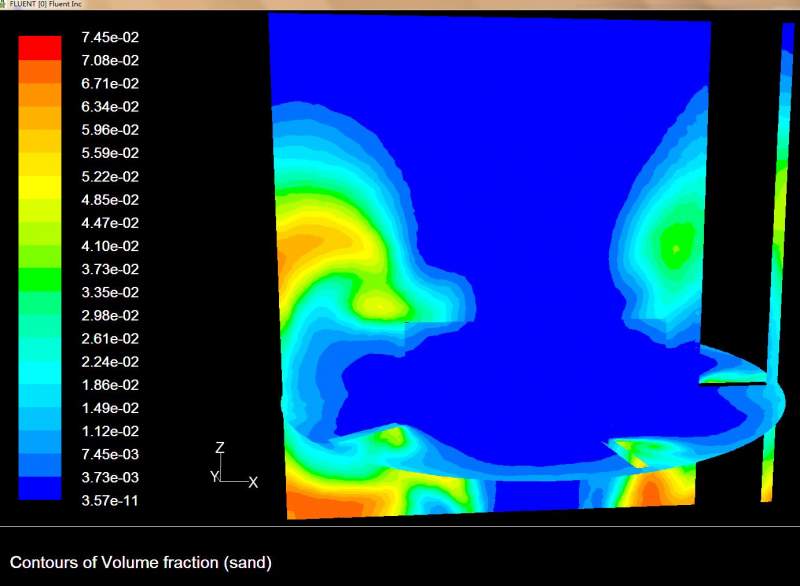

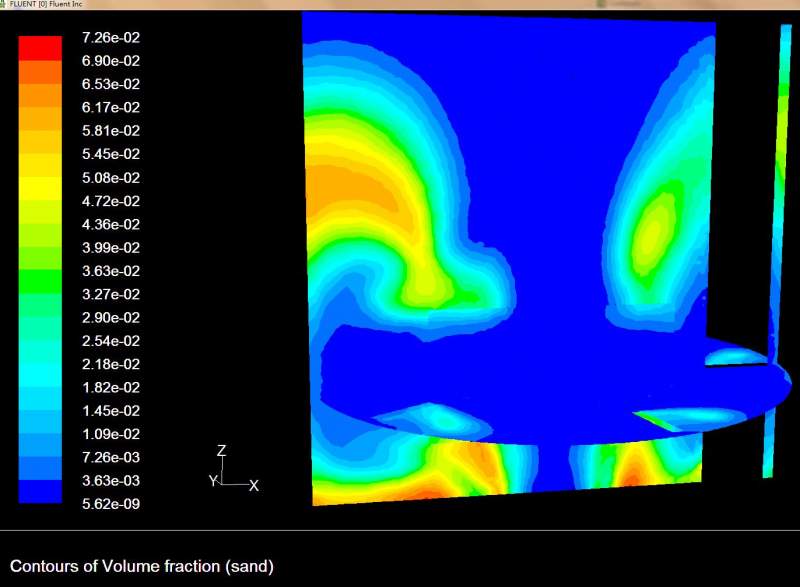

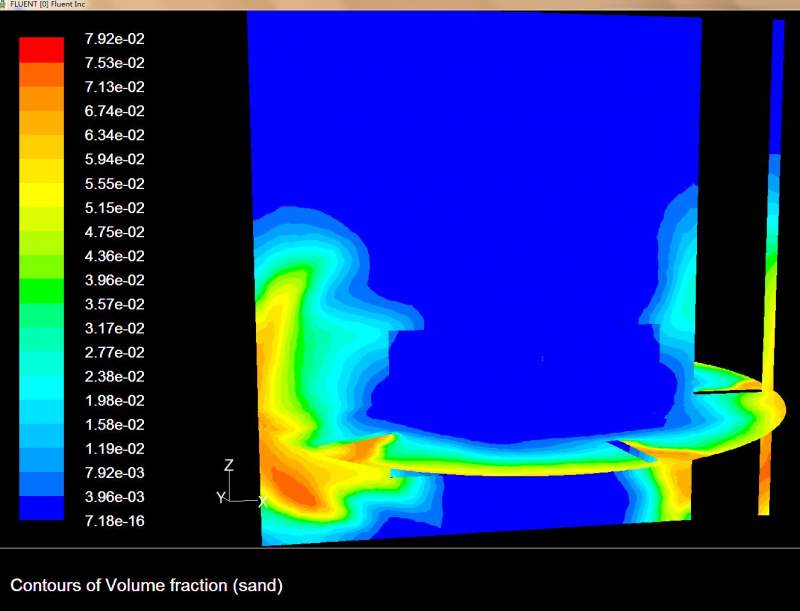

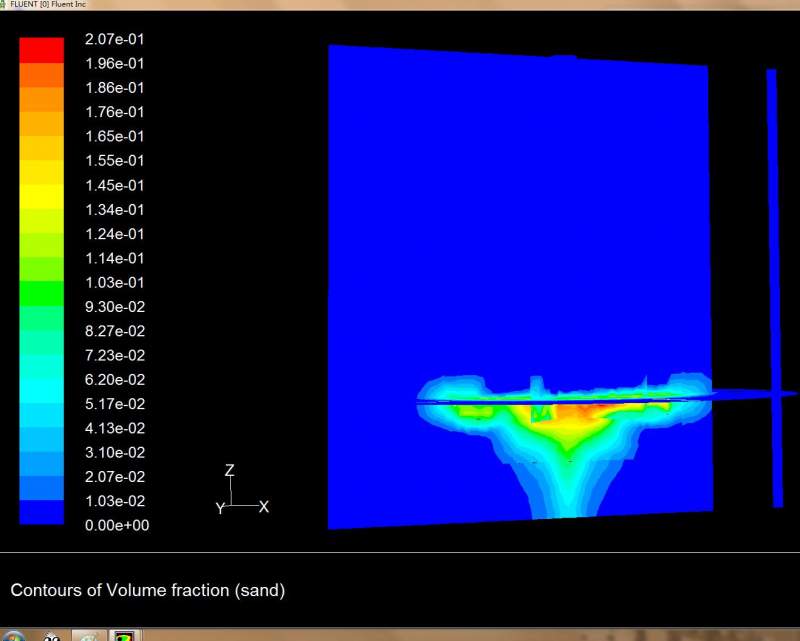

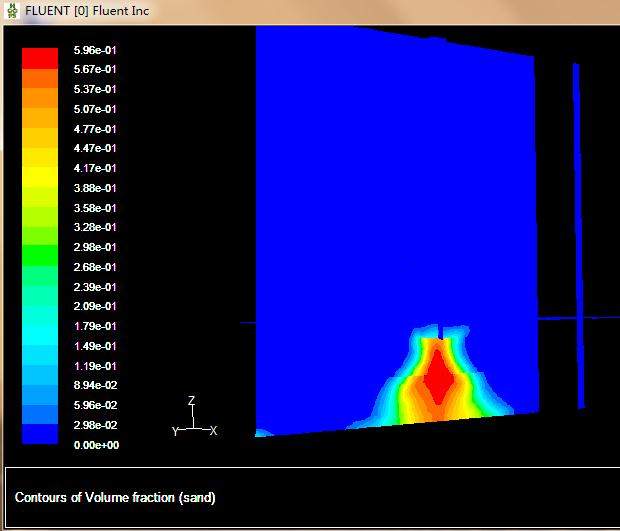

中间有一块是没有沙子的，似乎不符合实际情况啊
赞一下 回复此楼
加油！！朝着更高的等级前进！！！
5楼2015-01-09 08:38:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wpqtt

木虫 (正式写手)
计算还没有收敛，是不是计算没有完成的缘故呢？？但是已经算了1800步了……
赞一下 回复此楼
加油！！朝着更高的等级前进！！！
6楼2015-01-09 08:49:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wpqtt

木虫 (正式写手)
对了  是“白色的连续曲线”和“沙子的体积分数曲线”没有收敛！！
赞一下 回复此楼
加油！！朝着更高的等级前进！！！
7楼2015-01-09 08:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2009012032

银虫 (著名写手)
楼主我也在做搅拌器，你平时都看些什么资料呢，动静区域那块怎么设置的呢？我买的教程书里边都没这方面的东西啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-01-09 09:16:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wpqtt

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 死天 at 2015-01-08 17:12:48
你去看我的发的一个主题就明白了。用欧拉模型。不要计算初始带动过程，直接赋值均匀分布。然后再考察不同转速条件下，沙子的分布状态。

"死天哥"，你的帖子我已经看过“N”遍了，里面说的东西也很有帮助。就是想问下我的这种操作的设置是否正确？结果是否没有计算完？
赞一下 回复此楼
加油！！朝着更高的等级前进！！！
9楼2015-01-09 09:19:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by wpqtt at 2015-01-09 09:19:38
"死天哥"，你的帖子我已经看过“N”遍了，里面说的东西也很有帮助。就是想问下我的这种操作的设置是否正确？结果是否没有计算完？...

必然不对啊。你按照我的帖子上进行设置，初始化颗粒均匀分布。然后计算
赞一下 回复此楼
10楼2015-01-09 09:28:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
