[求助] mathematica中contourplot绘图时自变量取值区间有间断点怎么处理？已有1人参与

以下代码画出流网时，因为变量的取值区间包含使算式的分母为零的点，出图效果不佳，请问绘图区间应该如何调整？还是有其它的设置可以避免计算分母为零的点？除了把一张图分两张图来画的方法。

z1 = -(qv *0.5*Log[x^2 + y^2] - tao ArcTan[y/x])/(2 Pi);
z2 = -(qv*ArcTan[y/x] + 0.5*tao *Log[x^2 + y^2])/(2 Pi);
qv = 1; tao = 1;
ContourPlot[{z1}/50, {x, -10, 10}, {y, -10, 10},
ContourStyle -> {Red}, Frame -> False, Axes -> True,
ContourShading -> None, PlotLegends -> {"\[Psi](x,y)"}]
ContourPlot[{z2}/50, {x, -10, 10}, {y, -10, 10},
ContourStyle -> {Dashed}, Frame -> False, Axes -> True,
ContourShading -> None, PlotLegends -> {"\[Phi](x,y)"}]
Show[%%, %]


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

mathematica中ContourPlot函数绘图 legend不能显示已经有10人回复

严实诚勇

1楼 2015-01-07 17:08:08

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

xzczd

木虫 (小有名气)

应助: 72 (初中生)
金币: 1941.4
红花: 11
帖子: 290
在线: 144.2小时
虫号: 3305534
注册: 2014-07-03

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kabaisun: 金币+15, ★★★★★最佳答案, 学习了，很感谢！ 2015-01-07 20:42:27

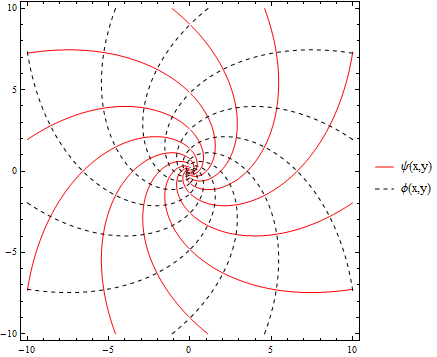

增加选项Exclusions -> {x == 0}即可，如果觉得间隙还是大那就把点数增加一点：

CODE:

contour[expr_, color_] :=

 ContourPlot[expr, {x, -10, 10}, {y, -10, 10}, ContourStyle -> color,

  ContourShading -> None, Exclusions -> {x == 0}, PlotPoints -> 50]

z1 = -(qv*0.5*Log[x^2 + y^2] - tao ArcTan[y/x])/(2 Pi);

z2 = -(qv*ArcTan[y/x] + 0.5*tao*Log[x^2 + y^2])/(2 Pi);

Show@MapThread[contour, {{z1, z2}/50, {Red, Dashed}}] /.

 Graphics[a__] :>

  Legended[Graphics[a],

   Placed[LineLegend[{Red, Dashed}, {"\[Psi](x,y)", "\[Phi](x,y)"}],

    After]]

mathematica中contourplot绘图时自变量取值区间有间断点怎么处理？-1


赞一下(2人)
