小木虫论坛-学术科研互动平台 » 计算模拟区 » 程序语言 » mathematica中ContourPlot函数绘图 legend不能显示
111/2返回列表12下一页
查看: 1607  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kabaisun

专家顾问 (正式写手)

[求助] mathematica中ContourPlot函数绘图 legend不能显示 已有1人参与

以下代码绘制一个流网图，想把两个函数名用标签显示出来，但是使用PlotLegends指定后不能显示是为什么？
代码如下：
ContourPlot[{1.5 x^2 + 2 x y - 1.5 y^2, x^2 - 3 x y - y^2}/5, {x, -10,
   10}, {y, -10, 10}, ContourStyle -> {Red, Dashed}, Frame -> False,
Axes -> True, ContourShading -> None,
PlotLegends -> {"\[Psi](x,y)", "\[Phi](x,y)"}]

mathematica中ContourPlot函数绘图 legend不能显示
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
严实诚勇
1楼 2015-01-07 11:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xzczd

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kabaisun: 金币+10, ★★★★★最佳答案, 谢谢您呀，很中肯，我现在看明白了。 2015-01-07 15:22:28
应该是版本9及更早版本的Bug，刚在Wolfram Cloud上试了一下，完全正常：
mathematica中ContourPlot函数绘图 legend不能显示-1
不过我感觉楼主的图没画对吧。因为你这其实……总之，感觉楼主想要的其实是这个：
CODE:
ContourPlot[{1.5 x^2 + 2 x y - 1.5 y^2}/5, {x, -10,10}, {y, -10, 10}, ContourStyle -> {Red}, Frame -> False,Axes -> True, ContourShading -> None,PlotLegends -> {"\[Psi](x,y)"}]
ContourPlot[{x^2 - 3 x y - y^2}/5, {x, -10,10}, {y, -10, 10}, ContourStyle -> {Dashed}, Frame -> False,Axes -> True, ContourShading -> None,PlotLegends -> { "\[Phi](x,y)"}]
Show[%%,%]

mathematica中ContourPlot函数绘图 legend不能显示-2
赞一下(1人) 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
2楼2015-01-07 15:07:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzczd

木虫 (小有名气)

【答案】应助回帖

……仔细一看发现版本10好像还是有点Bug。（虚线没出来……）而且考虑到楼主可能暂时不想装既没出中文版Bug也还比较多的版本10也可能不想用好卡好卡的Wolfram Cloud，这里给出一个版本9的变通方法：
CODE:
contour[expr_, color_] :=
ContourPlot[expr, {x, -10, 10}, {y, -10, 10}, ContourStyle -> color,
  ContourShading -> None]

Show@MapThread[
   contour, {{1.5 x^2 + 2 x y - 1.5 y^2, x^2 - 3 x y - y^2}/5, {Red,
     Dashed}}] /.
Graphics[a__] :>
  Legended[Graphics[a],
   Placed[LineLegend[{Red, Dashed}, {"\[Psi](x,y)", "\[Phi](x,y)"}],
    After]]

mathematica中ContourPlot函数绘图 legend不能显示-3
赞一下(1人) 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
4楼2015-01-07 15:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

NicoleLas

木虫 (正式写手)
你的代码在Mathematica 10上运行符合你的要求，如果是软件问题，可以考虑更换版本。
赞一下 回复此楼
Be water, my friend.
3楼2015-01-07 15:17:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kabaisun

专家顾问 (正式写手)
引用回帖:
3楼: Originally posted by NicoleLas at 2015-01-07 15:17:29
你的代码在Mathematica 10上运行符合你的要求，如果是软件问题，可以考虑更换版本。

谢谢，您说的对。
回复此楼
严实诚勇
5楼2015-01-07 15:22:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kabaisun

专家顾问 (正式写手)
引用回帖:
4楼: Originally posted by xzczd at 2015-01-07 15:20:05
……仔细一看发现版本10好像还是有点Bug。（虚线没出来……）而且考虑到楼主可能暂时不想装既没出中文版Bug也还比较多的版本10也可能不想用好卡好卡的Wolfram Cloud，这里给出一个版本9的变通方法：

contour :=  ...

厉害！我好好学下。向你学习！
赞一下 回复此楼
严实诚勇
6楼2015-01-07 15:26:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NicoleLas

木虫 (正式写手)
引用回帖:
4楼: Originally posted by xzczd at 2015-01-07 15:20:05
……仔细一看发现版本10好像还是有点Bug。（虚线没出来……）而且考虑到楼主可能暂时不想装既没出中文版Bug也还比较多的版本10也可能不想用好卡好卡的Wolfram Cloud，这里给出一个版本9的变通方法：

contour :=  ...

bug?
  运行你的代码画出三幅图，两个单独的和一个整体的；运行楼主的代码画出符合好要求的图。
赞一下 回复此楼
Be water, my friend.
7楼2015-01-07 16:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NicoleLas

木虫 (正式写手)
呃.........“好”是“她”，五笔不小心一下打错了。
   “好“字的编码是：vb
   “她“字的编码是：vbn
赞一下 回复此楼
Be water, my friend.
8楼2015-01-07 16:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzczd

木虫 (小有名气)
引用回帖:
7楼: Originally posted by NicoleLas at 2015-01-07 16:28:58
bug?
  运行你的代码画出三幅图，两个单独的和一个整体的；运行楼主的代码画出符合好要求的图。...

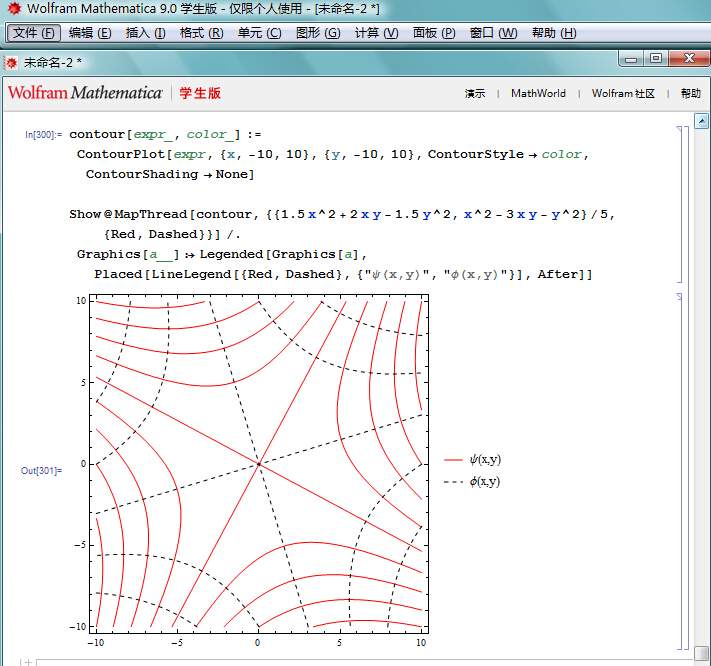

这代码怎么可能出得了三幅图……我的运行截图：
mathematica中ContourPlot函数绘图 legend不能显示-4
赞一下 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
9楼2015-01-07 17:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzczd

木虫 (小有名气)
引用回帖:
7楼: Originally posted by NicoleLas at 2015-01-07 16:28:58
bug?
  运行你的代码画出三幅图，两个单独的和一个整体的；运行楼主的代码画出符合好要求的图。...

啊，你说的是2楼的第2段代码吧。因为我感觉从楼主的叙述来看，第二段代码给出的最后一幅图才是她所需要的，所以就附在那里了。从她刚发的新提问来看，我的猜测是正确的。
赞一下 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
10楼2015-01-07 18:10:25
