[交流] 怎么用Origin绘制能带，怎么确定横坐标呢？

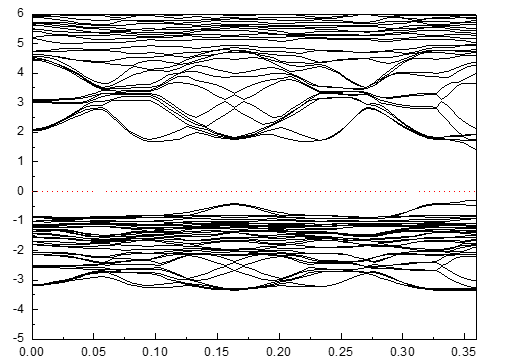

用VASP软件计算了某半导体材料的能带结构，KPOINTS采用Line-mode，沿R- U- Y- Z -X -S- T  -F l路径，用P4VASP将数据导出，然后用Origin绘制能带图，如下所示，想请教一下，能带图的横坐标的具体点的位置该怎么确定的，横坐标的数字代表的什么意义呢？还有请教一下假如用脚本程序处理VASP的计算结果，改用哪些脚本呢？具体的命令是什么呢？新手求教，谢谢！

怎么用Origin绘制能带，怎么确定横坐标呢？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
只为成功寻理由，不为失败找借口
1楼 2015-01-06 14:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

阿Q~~

至尊木虫 (文坛精英)
路过的看了一下，帮顶~~~~~~~~~~~~~~~~~~
赞一下(1人) 回复此楼
自强不息，厚德载物；独立精神，自由思想。
2楼2015-01-06 14:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

对马拉二胡

至尊木虫 (职业作家)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
天罡寒星: 金币+10 2015-01-08 16:03:26
1、根据差点 你可以知道第几个点代表你的高对称点。比如你的路径 R- U- Y- Z -X -S- T  -F  插点都是10  那么 数据第一列中 的第1个点代表R，第11个点代表U，以此类推。
2、横坐标代表波矢，也就是K点划分的网
3、一般用gk.x 产生K 点  pbnd.x产生能带，高对称点坐标， 具体脚本及操作在论坛中可以搜到。
希望对你有所帮助
赞一下(1人) 回复此楼
相互学习，共同进步。
10楼2015-01-08 11:17:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天罡寒星

木虫 (著名写手)
引用回帖:
12楼: Originally posted by 盛如雨夏 at 2016-11-15 20:27:42
请问楼主最后怎么解决，我也遇到同样的问题，，我已经找到特殊点左边，怎样在x轴中标出，并且有对应的数线呢，希望楼主赐教

找到高对称点，手动划线并标注
赞一下(1人) 回复此楼
只为成功寻理由，不为失败找借口
13楼2016-11-16 10:29:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

初之

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
MS中castep计算出来的能带图怎么在软件中绘制
赞一下 回复此楼
念念不忘，必有回响。
3楼2015-01-06 14:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天罡寒星

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 初之 at 2015-01-06 14:54:08
MS中castep计算出来的能带图怎么在软件中绘制

可以直接在MS中显示能带图，也可以导出数据，用origin画图，仿照软件给出的坐标，在origin里添加横坐标
赞一下 回复此楼
只为成功寻理由，不为失败找借口
4楼2015-01-06 15:06:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天罡寒星

木虫 (著名写手)
引用回帖:
2楼: Originally posted by 阿Q~~ at 2015-01-06 14:53:14
路过的看了一下，帮顶~~~~~~~~~~~~~~~~~~

谢谢MM，请高手解答啊！
赞一下 回复此楼
只为成功寻理由，不为失败找借口
5楼2015-01-06 15:07:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (职业作家)
★
天罡寒星: 金币+1 2015-01-07 10:21:58
本帖仅楼主可见
6楼2015-01-06 20:45:09
已阅   申请1ST强帖   回复此楼   编辑   查看我的主页

kukuwh
祝福
7楼2015-01-06 21:02:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljw4010

荣誉版主 (职业作家)

小木虫从头派教主
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
天罡寒星: 金币+2 2015-01-07 10:22:07
可以根据能带对称性或者交叉点找到高对称点
赞一下 回复此楼
不要说话
8楼2015-01-06 21:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天罡寒星

木虫 (著名写手)
引用回帖:
8楼: Originally posted by ljw4010 at 2015-01-06 21:23:57
可以根据能带对称性或者交叉点找到高对称点

好的，谢谢了
回复此楼
只为成功寻理由，不为失败找借口
9楼2015-01-07 10:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
