[求助] 电化学阻抗数据 怎么画内奎斯特图和波特图 已有4人参与

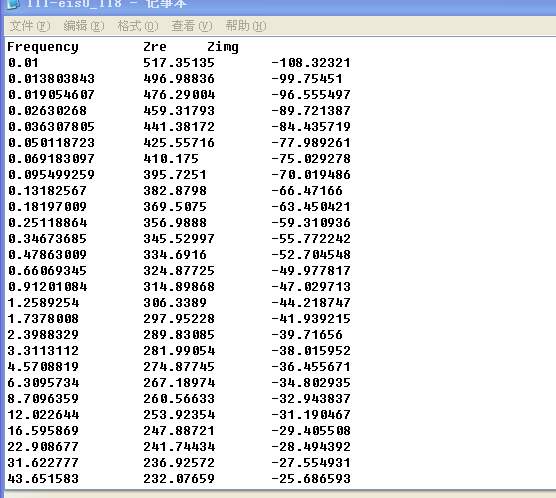

用的是普林斯顿2273，别人给我的数据，该怎么用它来画波特图和内奎斯特图？自己按照上边数据画内奎斯特图，横坐标为Zre 纵坐标Zim，怎么出来的不对，还需要怎么处理吗？数据就一个，是不是波特图和内奎斯特图都是利用这个数据画的？谢谢！

电化学阻抗数据 怎么画内奎斯特图和波特图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-30 22:22:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

周勇_

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
上面的三列数据：第一列是频率，第二列是实部，第三列是虚部
Nyquist图：第二列是横坐标，第三列先取绝对值然后设为纵坐标
Bode图：第一列是横坐标，但是在origin里面需要变成对数坐标；用第二列和第三列把阻抗的模值计算出来，然后变成总左边，同样也是变成对数坐标
赞一下(3人) 回复此楼
8楼2015-01-01 15:49:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yinzhifu919

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
Zim ,负值转换正值，正值变为负值。很简单。
赞一下 回复此楼
腐蚀科学与工程交流！
2楼2014-12-31 09:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梓气东来

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
内奎斯特图Y轴取负的Zimg，
赞一下 回复此楼
3楼2014-12-31 09:40:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云未散

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 梓气东来 at 2014-12-31 09:40:15
内奎斯特图Y轴取负的Zimg，

为什么我画出来是这种形状呢，一般内奎斯特图不是半圆形吗？
赞一下 回复此楼
4楼2015-01-01 11:02:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云未散

新虫 (初入文坛)

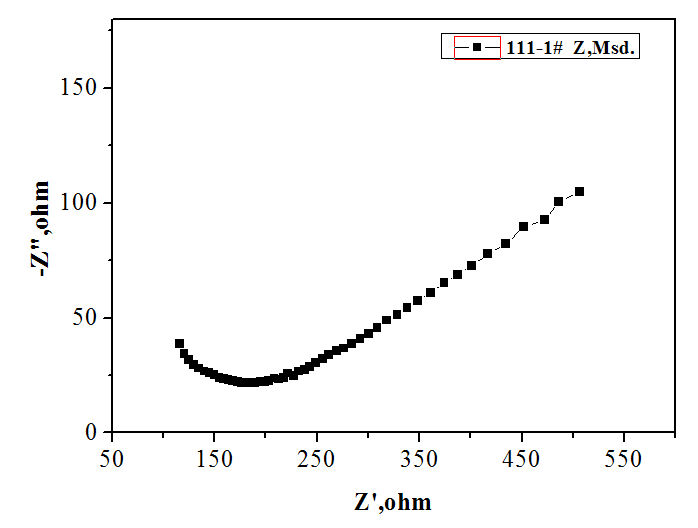

为什么画出来是这种形状呢？一般不是半圆吗？而且是不是横纵坐标还要乘以面积啊？
电化学阻抗数据 怎么画内奎斯特图和波特图-1
赞一下 回复此楼
5楼2015-01-01 11:03:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梓气东来

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by 云未散 at 2015-01-01 11:03:12
为什么画出来是这种形状呢？一般不是半圆吗？而且是不是横纵坐标还要乘以面积啊？


你的测试范围是多少，可以尝试高频再高点。
赞一下 回复此楼
6楼2015-01-01 11:50:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
就用这三列数据作图就可以了，导入到Zview软件就行了
赞一下 回复此楼
天地任我行
7楼2015-01-01 13:14:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stuy_1300798

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 云未散 at 2015-01-01 11:03:12
为什么画出来是这种形状呢？一般不是半圆吗？而且是不是横纵坐标还要乘以面积啊？


形状很多种，有半圆+斜线，半圆+直线，双半圆。楼主是测什么的？面积有什么用？
赞一下 回复此楼
9楼2015-01-03 17:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

子非鱼hz

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by 周勇_ at 2015-01-01 15:49:54
上面的三列数据：第一列是频率，第二列是实部，第三列是虚部
Nyquist图：第二列是横坐标，第三列先取绝对值然后设为纵坐标
Bode图：第一列是横坐标，但是在origin里面需要变成对数坐标；用第二列和第三列把阻抗的 ...

同意
回复此楼
10楼2015-01-06 10:39:40
