[求助] 求教各位大虫，在用ANSYS WORKBENCH 对零件进行仿真时出现穿透现象应该如何解决？！！ 已有3人参与

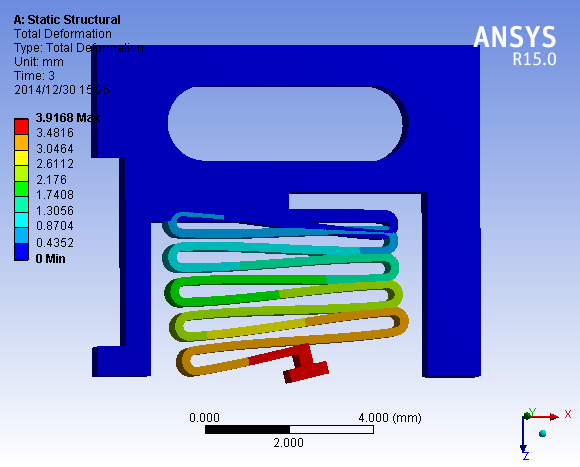

ANSYS小白一枚，用ANSYS WORKBENCH15.0对一平面微弹簧进行模拟，出现了穿透现象，弄了大半天查了还是没解决，求教各位大虫，遇到这种情况该如何解决？？

求教各位大虫，在用ANSYS WORKBENCH 对零件进行仿真时出现穿透现象应该如何解决？！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-30 18:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou1some

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
hayou2013: 金币+5, ★★★很有帮助 2015-01-10 08:19:24
这是应变效果比例过大 不是穿透 调一下比例就好了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

hayou2013
哇哈哈
2楼2015-01-09 19:47:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hayou2013

银虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by zhou1some at 2015-01-09 19:47:52
这是应变效果比例过大 不是穿透 调一下比例就好了

是调哪边的比例，是后处理结果中的么

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-01-10 08:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznok

新虫 (初入文坛)

【答案】应助回帖

楼主解决了吗，我也遇到相应的问题了
赞一下 回复此楼
4楼2018-01-29 11:35:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pingzipupu

金虫 (小有名气)

【答案】应助回帖

在整个界面的左上角的菜单栏里，有一个result，它的右边有一个倍数。1.0(true scale)表示真实的变形倍数。往往变形量很小，不利于观察物体的变形趋势。所以一般结果会乘以一个放大倍数。使得动画彩图的结果比较容易观察。并不代表实际变形有这么大。
赞一下(3人) 回复此楼
5楼2018-01-29 20:31:01
