小木虫论坛-学术科研互动平台 » 计算模拟区 » 程序语言 » 求助如何画下面的图形
71/1返回列表
查看: 1403  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

qk1980106

金虫 (初入文坛)

[求助] 求助如何画下面的图形 已有2人参与

已经知道三列数据x,y,z，其中x,y是坐标，z是高度值，现在我知道怎么画蓝色的contour图，但不知道怎么把梯度的矢量也画到一起，求各位大神告诉我怎么画，先谢谢了！！

求助如何画下面的图形
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-29 21:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

johnliu1983

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qk1980106: 金币+15, ★有帮助, 放假在家，还没试，但还是太感谢了 2015-01-04 10:51:58
画完contour图。然后用[DX,DY] = gradient(Z,.2,.2);这样的命令把梯度求出来。然后用这个命令画图。
hold on
quiver(X,Y,DX,DY)
hold off
赞一下 回复此楼
2楼2014-12-30 14:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzczd

木虫 (小有名气)

【答案】应助回帖

这不是楼主吗：http://tieba.baidu.com/p/3492418646
上面这帖4楼的答案是正确的，你把FunctionInterpolation换成Interpolation就可以了。
赞一下 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
3楼2015-01-07 15:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qk1980106

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by xzczd at 2015-01-07 15:39:33
这不是楼主吗：http://tieba.baidu.com/p/3492418646
上面这帖4楼的答案是正确的，你把FunctionInterpolation换成Interpolation就可以了。

呵呵，我是已知一数据文件，比如1.dat，有三列数据，前两列是坐标，第三列是强度值，而不是画一个二维函数的contour图和梯度图
赞一下 回复此楼
4楼2015-01-07 20:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzczd

木虫 (小有名气)
引用回帖:
4楼: Originally posted by qk1980106 at 2015-01-07 20:09:19
呵呵，我是已知一数据文件，比如1.dat，有三列数据，前两列是坐标，第三列是强度值，而不是画一个二维函数的contour图和梯度图...

所，以，说，Interpolation正可以处理这种数据，你打开软件写下Interpolation按下F1仔细看看它的第三种语法。
赞一下(1人) 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
5楼2015-01-07 20:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qk1980106

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by xzczd at 2015-01-07 20:49:30
所，以，说，Interpolation正可以处理这种数据，你打开软件写下Interpolation按下F1仔细看看它的第三种语法。...

非常感谢你的回复！我是最近听说mathematica画图功能强大，刚学，菜鸟一个！我把数据传上去，你给看看能否帮我画一下，写下命令，感激不尽！（1.dat是三列数据，前两列为坐标，第三列是强度值；2.dat就是单独的第三列数据）
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.dat
    • 2015-01-08 09:02:34, 147.18 K
  • 附件 2 : 2.dat
    • 2015-01-08 09:03:03, 89.18 K
6楼2015-01-08 09:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzczd

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
qk1980106: 金币+10, ★★★很有帮助, 十分感谢如此神速的回复！！ 2015-01-08 13:40:21
引用回帖:
6楼: Originally posted by qk1980106 at 2015-01-08 09:03:32
非常感谢你的回复！我是最近听说mathematica画图功能强大，刚学，菜鸟一个！我把数据传上去，你给看看能否帮我画一下，写下命令，感激不尽！（1.dat是三列数据，前两列为坐标，第三列是强度值；2.dat就是单独的第三 ...

CODE:
(* 文件的路径可以通过Ctrl+C，Ctrl+V 直接获得。我这里就简单写了。 *)
data = Import["1.dat"];
list = Replace[data, {a_, b_, c_} :> {{a, b}, c}, {1}];
f = Interpolation[list];


{ContourPlot[f[x, y], {x, 0, 100}, {y, 0, 100},
   PlotRangePadding -> None, PlotRange -> All],
  VectorPlot[
   Grad[f[x, y], {x, y}] // Evaluate, {x, 0, 100}, {y, 0,
    100}]} // Show

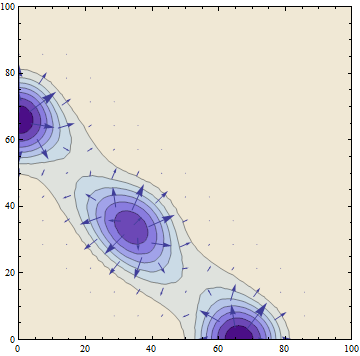

求助如何画下面的图形-1

调调选项的话应该还能再好看点。懒得弄了。
赞一下 回复此楼
小木虫Mathematica版块已毁（当然原本也不咋的），建议大家前往百度贴吧或Stackexchange。
7楼2015-01-08 10:43:49
