[求助] 问下用Origin如何把下面的图做的好看一点 已有1人参与

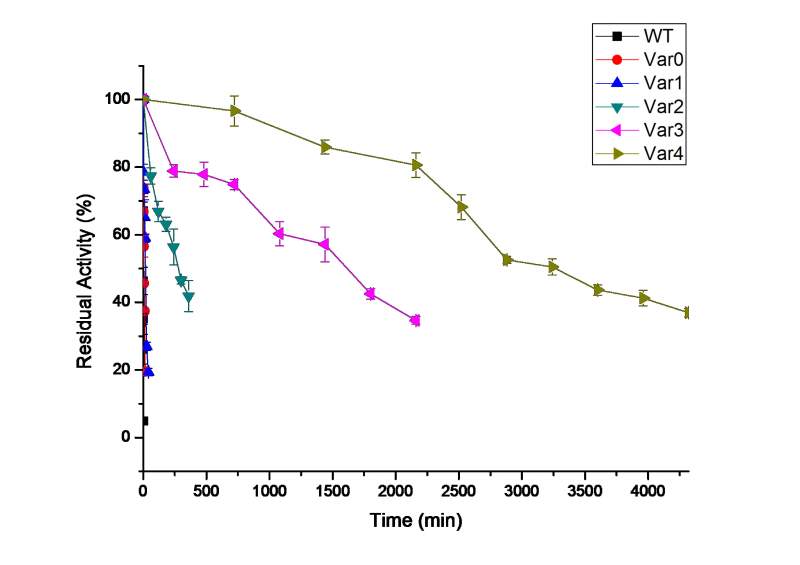

问下用Origin如何把下面的图做的好看一点，第一个是原图，第二个是采用对数坐标后的图，但是还是不好看，而且由于WT的横坐标太小，以至于都没有显示出来，由于前面几个的横坐标太小，而后面两个的横坐标又太大，但又必须放在一个图里进行对比，求指教

问下用Origin如何把下面的图做的好看一点
问下用Origin如何把下面的图做的好看一点-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
加油加油！！！
1楼 2014-06-08 21:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuderong

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
kx444555: 金币+3, 鼓励交流 2014-06-09 11:16:19
第一幅图要做断点，把红、黑、蓝三条线展示出来，同时断点还可以缩短长的两条线。第二幅图虽然不太美观，但有些学术照片本身就这样，不能随便更改，如果你想把几条线移到一起，那就Y数据不变，然后X变一下就行了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

爱如风过3610
2楼2014-06-09 10:50:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱如风过3610

金虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by liuderong at 2014-06-09 10:50:31
第一幅图要做断点，把红、黑、蓝三条线展示出来，同时断点还可以缩短长的两条线。第二幅图虽然不太美观，但有些学术照片本身就这样，不能随便更改，如果你想把几条线移到一起，那就Y数据不变，然后X变一下就行了。

断点怎么做啊，求指导，可否加下Q343489723，指导一下
赞一下 回复此楼
加油加油！！！
3楼2014-06-09 11:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuderong

铁杆木虫 (正式写手)
引用回帖:
3楼: Originally posted by 爱如风过3610 at 2014-06-09 11:11:50
断点怎么做啊，求指导，可否加下Q343489723，指导一下...

我觉得你可以到网上找一下。http://jingyan.baidu.com/article/4f34706ee8b60be387b56d08.html。断点之后要设置好断点前后左边轴所占比例，多试几次就行了。
赞一下 回复此楼
4楼2014-06-09 11:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱如风过3610

金虫 (正式写手)
引用回帖:
4楼: Originally posted by liuderong at 2014-06-09 11:21:04
我觉得你可以到网上找一下。http://jingyan.baidu.com/article/4f34706ee8b60be387b56d08.html。断点之后要设置好断点前后左边轴所占比例，多试几次就行了。...

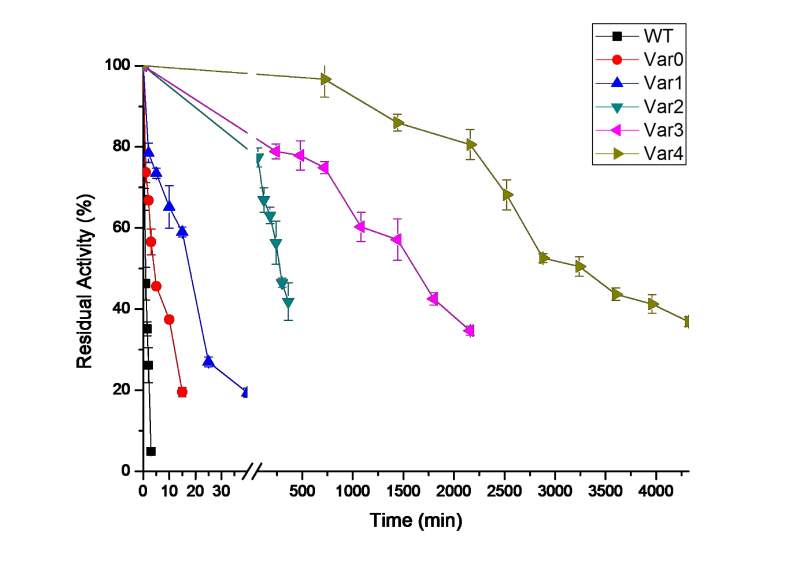

恩，按你方法做了，但是后面三条线在断点那里会有间断，还是有点不美观，那个怎么样可以给补充完整啊，现在是下面的样子，相对来说好看点了，但是就是有间断
问下用Origin如何把下面的图做的好看一点-2
赞一下 回复此楼
加油加油！！！
5楼2014-06-09 11:49:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuderong

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by 爱如风过3610 at 2014-06-09 11:49:18
恩，按你方法做了，但是后面三条线在断点那里会有间断，还是有点不美观，那个怎么样可以给补充完整啊，现在是下面的样子，相对来说好看点了，但是就是有间断

...

把断点提前一点，可以试试断在10或者20附近。软件设置断点的界面有一个break position选项，默认数值是50，你把这个值也调整一下。还有可以把图中的三角、圆圈之类的设置小一些。断点要多试几次，选一个最好的。
赞一下 回复此楼
6楼2014-06-09 12:21:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱如风过3610

金虫 (正式写手)
引用回帖:
6楼: Originally posted by liuderong at 2014-06-09 12:21:39
把断点提前一点，可以试试断在10或者20附近。软件设置断点的界面有一个break position选项，默认数值是50，你把这个值也调整一下。还有可以把图中的三角、圆圈之类的设置小一些。断点要多试几次，选一个最好的。...

我试过了，断在10或20附近的话，前面三条也会有间断，而且后面这三条也会有，这个是效果最好的，这样设置，总会有线被切断，不知道有没有其他方法把它连起来
赞一下 回复此楼
加油加油！！！
7楼2014-06-09 12:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuderong

铁杆木虫 (正式写手)
引用回帖:
7楼: Originally posted by 爱如风过3610 at 2014-06-09 12:45:14
我试过了，断在10或20附近的话，前面三条也会有间断，而且后面这三条也会有，这个是效果最好的，这样设置，总会有线被切断，不知道有没有其他方法把它连起来...

断开一个口子不要紧的！你做的是折线图，两点之间是直线，有断点和没有断点趋势都是一样的，对表示数据没有影响。你的实验数据其实是几个点，点与点之间的线段是为了让数据更加直观而已，对实验结果没有任何影响的。如果真的要连起来，那就图做出来之后用PS补全吧，在缺口间加一个线段就连起来了。作图的时候坐标轴刻度的间距也调整一下，不要太密集了。
赞一下 回复此楼
8楼2014-06-09 13:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
