[求助] 如何用tecplot将圆形均匀划分 已有1人参与

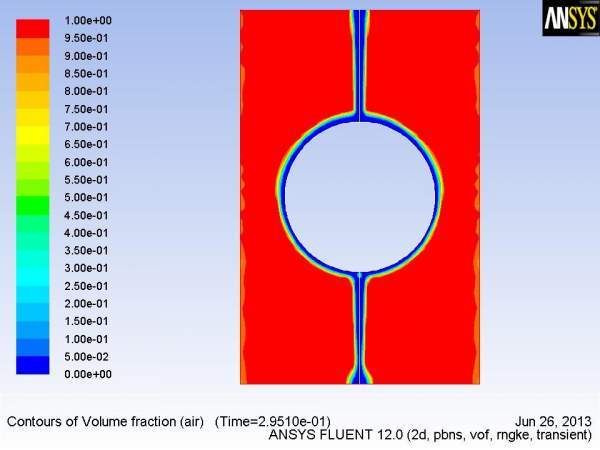

红色代表空气，蓝色代表水，本人想提取围绕圆管的沿半径方向的液膜厚度，这是之前别人发过的帖子，本人也遇到相似的问题，还是没有解决
故再次求教！
1）有大神说可以可以沿着圆周方向每隔5度，画一条线，然后求出该线上的VOF值，设定一个判断界面的VOF值，就可以求出相界面的位置坐标，然后求该坐标到圆柱圆心的距离，再减去圆柱的半径就是液膜厚度了。
那么请问，怎么把握这个度数，就是如何精确的将圆形均匀划分？没找到具体操作。。。。
2）还有大神说先建立等值线，再使用两次plot获得等值线的x和y坐标。
这句话的意思是找到等值线，但是怎么将精确的获得液膜厚度呢？

请知道的大神详细指教下，非常感谢！

如何用tecplot将圆形均匀划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
姑娘，没人替你坚强！
1楼 2014-12-29 19:09:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳廷主夫

铁杆木虫 (著名写手)

虫虫

【答案】应助回帖

感谢参与，应助指数 +1
个人认为在fluent中就可以完成，不用tecplot. fluent 中后处理建立相应的线，然后读取线上的VOF 值就可以
赞一下 回复此楼
才情似水，假期如梦
2楼2014-12-29 19:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天堂鱼520

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 佳廷主夫 at 2014-12-29 19:35:03
个人认为在fluent中就可以完成，不用tecplot. fluent 中后处理建立相应的线，然后读取线上的VOF 值就可以

读取线上的x、y坐标值没有问题，但是我要求的是圆周上任一点处的液膜厚度，不知道怎么用等值线上一点的x、y坐标值求液膜厚度，请您详细指教下
赞一下 回复此楼
姑娘，没人替你坚强！
3楼2014-12-29 21:38:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linsoklove

金虫 (著名写手)
楼主知道怎么弄吗？求指导
赞一下 回复此楼
4楼2015-03-11 19:59:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc1182500540

新虫 (初入文坛)
楼主怎么弄的求指导
赞一下 回复此楼
5楼2015-12-24 08:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitzhwan

禁虫 (著名写手)
本帖内容被屏蔽
6楼2016-04-22 17:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳廷主夫

铁杆木虫 (著名写手)

虫虫
引用回帖:
6楼: Originally posted by hitzhwan at 2016-04-22 17:35:59
但是计算出的VOF值是一个从1到0的变化区间，但是这个区间怎么取为分界面呢，还有这种方法计算比较复杂，如果需要取大量的线工作量比较复杂，因为我要做的 就是要取许多点，但是很多点就不好取了...

建立任意一条过圆心的线，用plotVOF的方法找到液膜厚度两侧的x、y值，然后求得这两点之间的距离就是液膜厚度
这个方法可以中心对称的得到两个位置的液膜厚度

供参考。
赞一下 回复此楼
才情似水，假期如梦
7楼2016-04-22 21:27:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凡叶sky

新虫 (小有名气)
大神，我也做的这个方面，在读取周向角度的液膜厚度出了问题，请问你这个怎么做出来的？
赞一下 回复此楼
8楼2016-06-04 17:08:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
