[求助] 关于透射电镜的问题 已有1人参与

透射电镜能得到TEM图和电子衍射图，那么TEM图和电子衍射图的区别是什么？
TEM图为什么能直观地分析材料的形貌二电子衍射图却不能分析形貌？
它们都是利用透射电镜检测透射电子而得到的图谱，为什么差别这么大？

[ 发自手机版 http://muchong.com/3g ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
keepgoing，don’tsettle
1楼 2014-12-28 17:01:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

不要这样叫我

铁虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Mr张弓长: 金币+10, ★★★★★最佳答案 2014-12-29 14:34:49
当中间镜的物像点在物镜背焦面 得到的就是含有结构信息的衍射花样，在物镜的成像点(忘记具体叫啥点啦)上得到的就是显微图像，可以去找书看看啊，讲TEM原理的书上估计都会有，我感觉这东西光这样说说不清

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

Mr张弓长 Mr张弓长
3楼2014-12-29 00:12:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Mr张弓长

金虫 (正式写手)
来人啊

[ 发自小木虫客户端 ]
回复此楼
keepgoing，don’tsettle
2楼2014-12-28 22:59:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要这样叫我

铁虫 (著名写手)
电子在经过样品时时会发生衍射，只有满足布拉格方程的才能发生衍射，所以它是带着晶体的结构信息的

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-12-29 00:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr张弓长

金虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by 不要这样叫我 at 2014-12-29 00:12:11
当中间镜的物像点在物镜背焦面 得到的就是含有结构信息的衍射花样，在物镜的成像点(忘记具体叫啥点啦)上得到的就是显微图像，可以去找书看看啊，讲TEM原理的书上估计都会有，我感觉这东西光这样说说不清
...

能在详细点点么？我找了2本书翻看，都没有具体说TEM显微图和电子衍射图的差别，都分章节分开在讲～送你大红花

[ 发自小木虫客户端 ]
赞一下 回复此楼
keepgoing，don’tsettle
5楼2014-12-29 10:21:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr张弓长

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 不要这样叫我 at 2014-12-29 00:18:25
电子在经过样品时时会发生衍射，只有满足布拉格方程的才能发生衍射，所以它是带着晶体的结构信息的

为什么TEM图就没有结构信息？电子照射样品不都会发生衍射么？

[ 发自小木虫客户端 ]
赞一下 回复此楼
keepgoing，don’tsettle
6楼2014-12-29 10:22:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要这样叫我

铁虫 (著名写手)
引用回帖:
6楼: Originally posted by Mr张弓长 at 2014-12-29 10:22:42
为什么TEM图就没有结构信息？电子照射样品不都会发生衍射么？
...

也有结构信息，但是和衍射又不一样啦，发生衍射要满足条件的，晶面间距、入射角和入射电子波长要满足布拉格方程的才能发生衍射，而且还要考虑晶体点阵的消光，而显微图像的应该是那些没有经过衍射的电子，所以携带的结构信息是不一样的
赞一下 回复此楼
7楼2014-12-29 12:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要这样叫我

铁虫 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by Mr张弓长 at 2014-12-29 10:21:32
能在详细点点么？我找了2本书翻看，都没有具体说TEM显微图和电子衍射图的差别，都分章节分开在讲～送你大红花
...

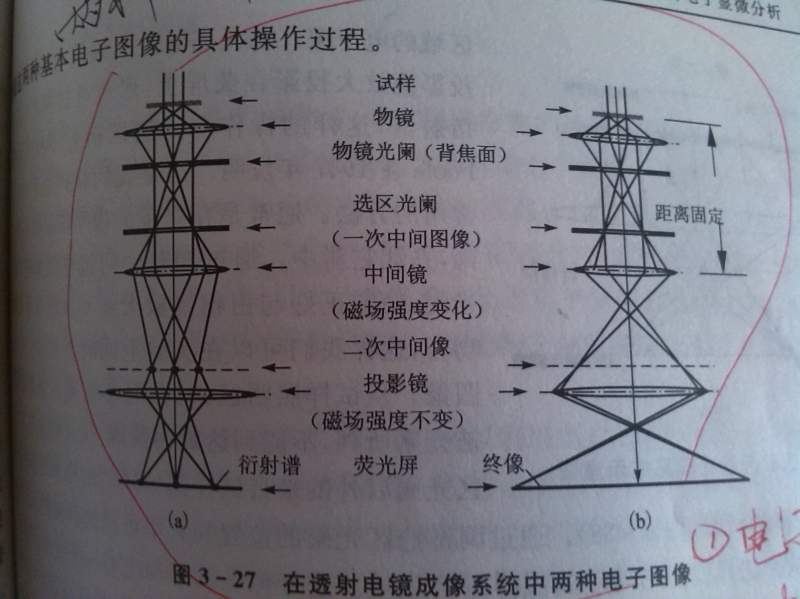

通过调节中间镜的电流大小调节中间镜的焦距，因为衍射线焦点和显微图像位置不一样，当焦距在哪得到的就是什么像，我的是北京理工大学出版的材料现代分析测试方法，你可以去图书馆看看，可不可以找到，不过我也对于具体的衍射斑点也不会标，感觉最重要的还是学会标衍射花样
关于透射电镜的问题
赞一下 回复此楼
8楼2014-12-29 13:04:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr张弓长

金虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by 不要这样叫我 at 2014-12-29 00:12:11
当中间镜的物像点在物镜背焦面 得到的就是含有结构信息的衍射花样，在物镜的成像点(忘记具体叫啥点啦)上得到的就是显微图像，可以去找书看看啊，讲TEM原理的书上估计都会有，我感觉这东西光这样说说不清
...

再问个问题哦，复型制样后为提高寸度，需要对样品进行投影，那么投影的原理和方法是什么呢？是再喷镀一层其他材料么？

[ 发自小木虫客户端 ]
赞一下 回复此楼
keepgoing，don’tsettle
9楼2014-12-29 19:17:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要这样叫我

铁虫 (著名写手)
引用回帖:
9楼: Originally posted by Mr张弓长 at 2014-12-29 19:17:52
再问个问题哦，复型制样后为提高寸度，需要对样品进行投影，那么投影的原理和方法是什么呢？是再喷镀一层其他材料么？
...

复型方法现在基本上淘汰啦  应该是因为复型材料一般都是由轻原子构成  对电子散射能力较差，所以在上面喷上一层重金属，增加电子的散射与形貌的敏感程度，从而得到衬度更明显的图像吧 (个人理解的，因为没有看过具体资料，我也不知道是否正确)

[ 发自小木虫客户端 ]
赞一下 回复此楼
10楼2014-12-29 23:15:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
