MATLAB三维图
|

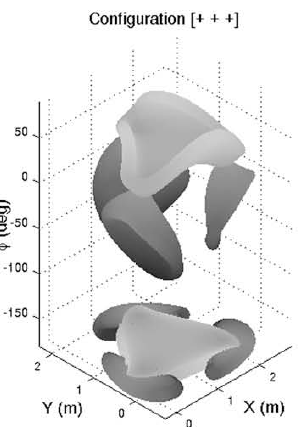

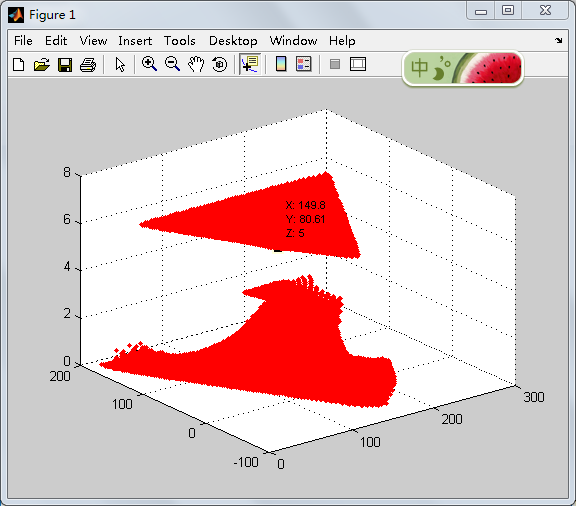

我是用寻找点的方法来画图的，但是希望有下图1的效果，但是用plot3画出来完全不同，就是图2的样子了，下面有我的程序 图1  图2 MATLAB程序 lamd1x=0;lamd1y=0;lamd2x=150;lamd2y=259.81;lamd3x=300;lamd3y=0; rafa1=0;rafa2=4*pi/3;rafa3=2*pi/3; e1=58.2;e2=58.2;e3=58.2; l1=130;l2=130;l3=130; x0=150;y0=50*sqrt(3); gama1=7*pi/6;gama2=1*pi/2;gama3=11*pi/6; for w=-180:5:180 fai=w*pi/180 for s=0:0.01:2 for t=0:0.01:2 x=200*s*cos(t*pi)+x0; y=200*s*sin(t*pi)+y0; G1=2*((lamd1x-x)*cos(rafa1)+(lamd1y-y)*sin(rafa1)-e1*cos(gama1+fai-rafa1)); G2=2*((lamd2x-x)*cos(rafa2)+(lamd2y-y)*sin(rafa2)-e2*cos(gama2+fai-rafa2)); G3=2*((lamd3x-x)*cos(rafa3)+(lamd3y-y)*sin(rafa3)-e3*cos(gama3+fai-rafa3)); H1=(lamd1x-x-e1*cos(gama1+fai))^2+(lamd1y-y-e1*sin(gama1+fai))^2-l1^2; H2=(lamd2x-x-e2*cos(gama2+fai))^2+(lamd2y-y-e2*sin(gama2+fai))^2-l2^2; H3=(lamd3x-x-e3*cos(gama3+fai))^2+(lamd3y-y-e3*sin(gama3+fai))^2-l3^2; if((G1^2-4*H1)>=0)&((G2^2-4*H2)>=0)&((G3^2-4*H3)>=0) rou11=(-G1+sqrt(G1^2-4*H1))/2 rou21=(-G2+sqrt(G2^2-4*H2))/2 rou31=(-G3+sqrt(G3^2-4*H3))/2 rou12=(-G1-sqrt(G1^2-4*H1))/2 rou22=(-G2-sqrt(G2^2-4*H2))/2 rou32=(-G3-sqrt(G3^2-4*H3))/2 if (rou11>0)&(rou11<300)&(rou21>0)&(rou21<300)&(rou31>0)&(rou31<300) plot3(x,y,w,'y.');hold on;grid on % end %/+ + + end end end end |
