[求助] TurboGrid软件生成单流道网格，导入CFX，如何生成所有叶片的网格？ 已有2人参与

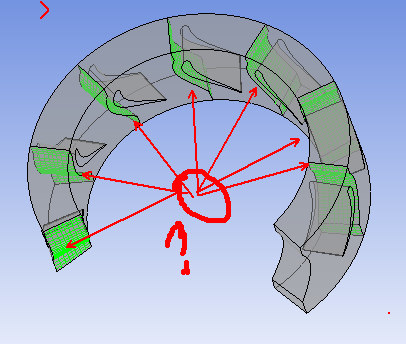

我在TurboGrid软件生成单流道网格，然后导入CFX，通过网格旋转，生成附件中的网格，如何把周期面处理为内部面，不显示周期面？
或者如何设置，生成全流道，如何生成所有叶片的网格？与使其与仿真无影响？

请大神帮忙，指导，非常感谢！

TurboGrid软件生成单流道网格，导入CFX，如何生成所有叶片的网格？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-24 22:10:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

undersea

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
很简单，glue connected grids，在CFX网格处可设置。
赞一下 回复此楼
2楼2014-12-24 22:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

歪歪酒

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by undersea at 2014-12-24 22:22:29
很简单，glue connected grids，在CFX网格处可设置。

请关是CFX下面connection那项么，一点show，就会默认建立网格连接的那选项？求指导。
赞一下 回复此楼
3楼2014-12-25 09:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

歪歪酒

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by undersea at 2014-12-24 22:22:29
很简单，glue connected grids，在CFX网格处可设置。

这命令或者功能键在哪里啊，大哥，我用CFX这么久，都没有发现过这命令。。。求告知。
赞一下 回复此楼
4楼2014-12-25 09:35:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gy846608002

金虫 (正式写手)

【答案】应助回帖

可以在网格中生成全部的网格，也可以在CFX中对mesh就行旋转复制，祝你好运
赞一下 回复此楼
开心快乐每一天
5楼2014-12-28 17:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdbhappy

新虫 (初入文坛)
楼主你好，你的问题解决了吗？我也遇到了相同的问题，能否指导一下。
赞一下 回复此楼
6楼2015-04-24 09:32:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是叶昊天

新虫 (正式写手)
请问您的问题解决了吗
赞一下 回复此楼
7楼2016-01-26 21:36:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DR龙

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by gy846608002 at 2014-12-28 17:27:36
可以在网格中生成全部的网格，也可以在CFX中对mesh就行旋转复制，祝你好运

在网格中生成全部网格，如何操作？具体设置
赞一下 回复此楼
8楼2016-03-04 16:41:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youwangpei

新虫 (小有名气)
想问下你的turbogrid画网格，是直接在turbogrid画的三维模型还是画好的模型导入进去的？楼主会不会用turbogrid画诱导轮。
赞一下 回复此楼
9楼2016-04-25 11:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
