小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 离心叶轮稳态仿真交流
191/2返回列表12下一页
查看: 3494  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ctgu_zheng

专家顾问 (著名写手)

[交流] 离心叶轮稳态仿真交流 已有8人参与

我想 叶轮的设计步骤应该都是，先手工粗算一个大致的尺寸及转速。然后借助于仿真软件仿真出叶轮的特性曲线，最后做样板测试性能。

现在我们叶轮的特性曲线 总是仿真的不准确， 跟测试对不上，。以前没做过叶轮特性仿真这方面的，特来跟大家交流下，看我们的仿真 有没有问题。

叶轮模型的建立是在 ansys bladegen（常规的离心叶轮比较容易建模），然后在ansys turbogrid划分网格，网格划分很快，质量感觉也挺好的。最后在ansys cfx 叶轮模块进行分析。

因为只想仿真叶轮的稳态特性曲线，故将叶轮出口的网管全部去掉了。进出口有一定的加长，使进出口状态更稳定。
给的边界条件是，入口质量流量-出口静压。给多个入口流量值，转速不变，应该就是叶轮的特性曲线了

每一个工作点的仿真结果与测试均有一定的误差，且从仿真的结果 也不知道如何判断哪一个是额定工作点。
不知道整个思路 与边界条件等 有什么问题没有。高手指教！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-08 17:06:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ctgu_zheng

专家顾问 (著名写手)
叶轮是根据给定的要求设计的啊
就内外径 叶轮出入口角 等这些参数
其实仿真只是一种验证方法  真正有用的是如何设计这些参数
赞一下(1人) 回复此楼
13楼2013-11-22 08:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

keerco

铜虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 鼓励讨论交流！ 2013-05-08 19:51:32
测试的时候一般是控制出口流量吧
不知道入口静压，出口流量行不行，我觉得最好加上进出口管子，更接近
没有做过，纯思考

敬请楼主在成功后报告一下做法，bow
赞一下 回复此楼
2楼2013-05-08 19:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foreverhugh

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主您好，我也在做一个离心式压缩机流场相关的研究，现在有点问题想与您探讨下，不知可否
赞一下 回复此楼
我荒废的今日正是昨日殒身之人所祈求的明日
3楼2013-10-25 09:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
引用回帖:
2楼: Originally posted by keerco at 2013-05-08 19:31:58
测试的时候一般是控制出口流量吧
不知道入口静压，出口流量行不行，我觉得最好加上进出口管子，更接近
没有做过，纯思考

敬请楼主在成功后报告一下做法，bow

测试 是有相关的 测试标准的 你可以去查查
仿真 一般是 入口流量（或速度） 出口静压
赞一下 回复此楼
4楼2013-10-25 12:12:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
引用回帖:
3楼: Originally posted by foreverhugh at 2013-10-25 09:41:39
楼主您好，我也在做一个离心式压缩机流场相关的研究，现在有点问题想与您探讨下，不知可否

欢迎 有问题 直接写出来呗
赞一下 回复此楼
5楼2013-10-25 12:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foreverhugh

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
内容已删除
回复此楼
我荒废的今日正是昨日殒身之人所祈求的明日
6楼2013-10-25 19:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foreverhugh

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我想请教下楼主，bladegen可以画出一个完整的叶轮，或者多个叶轮么？
赞一下 回复此楼
我荒废的今日正是昨日殒身之人所祈求的明日
7楼2013-10-31 10:28:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
引用回帖:
7楼: Originally posted by foreverhugh at 2013-10-31 10:28:38
我想请教下楼主，bladegen可以画出一个完整的叶轮，或者多个叶轮么？

可以的
回复此楼
8楼2013-10-31 11:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foreverhugh

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

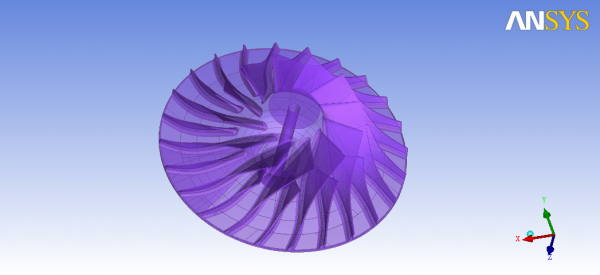

开式叶轮的网格是怎么画的啊？是就画面网格就可以了么？
离心叶轮稳态仿真交流
赞一下 回复此楼
我荒废的今日正是昨日殒身之人所祈求的明日
9楼2013-11-05 10:26:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
引用回帖:
9楼: Originally posted by foreverhugh at 2013-11-05 10:26:05
开式叶轮的网格是怎么画的啊？是就画面网格就可以了么？


肯定不是啊  我做的是闭式的
开式的 在画网格时  设置一个 叶轮顶隙 就可以了
你有没有 混流式叶轮 的设计参考书么
你图片那个叶轮 轴向长度好小
赞一下 回复此楼
10楼2013-11-05 11:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
