小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 离心叶轮稳态仿真交流
192/2返回列表上一页12
查看: 3684  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

foreverhugh

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
内容已删除
回复此楼
我荒废的今日正是昨日殒身之人所祈求的明日
11楼2013-11-05 18:38:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pipiwinny

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好，我是在校学生，现在在做离心压缩机叶轮内部流场分析，但是叶轮的数据没有找全，可不可以帮我分享一下你的叶轮数据，多谢

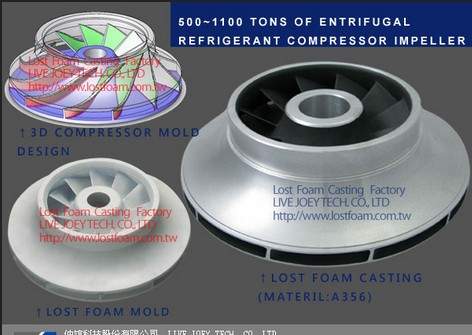

离心叶轮稳态仿真交流


离心叶轮稳态仿真交流-1
赞一下 回复此楼
12楼2013-11-21 14:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
叶轮是根据给定的要求设计的啊
就内外径 叶轮出入口角 等这些参数
其实仿真只是一种验证方法  真正有用的是如何设计这些参数
赞一下(1人) 回复此楼
13楼2013-11-22 08:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
引用回帖:
12楼: Originally posted by pipiwinny at 2013-11-21 14:57:49
你好，我是在校学生，现在在做离心压缩机叶轮内部流场分析，但是叶轮的数据没有找全，可不可以帮我分享一下你的叶轮数据，多谢


...

叶轮是根据给定的要求设计的啊
就内外径 叶轮出入口角 等这些参数
其实仿真只是一种验证方法  真正有用的是如何设计这些参数
赞一下 回复此楼
14楼2013-11-22 08:24:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
对此问题 表示关注，不过我用的是fluent算的可压缩流离心机 ，结果相差也比较大 想用numeca计算
赞一下 回复此楼
15楼2013-11-22 19:30:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mio文本框

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by ctgu_zheng at 2013-10-25 12:12:08
测试 是有相关的 测试标准的 你可以去查查
仿真 一般是 入口流量（或速度） 出口静压...

请教楼主=。=
设置入口流量出口静压，给多个出口压力值这样仿真OK不?
赞一下 回复此楼
16楼2014-10-08 09:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paulynn927

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by ctgu_zheng at 2013-10-31 11:58:01
可以的...

之前一直在找BLADEgen怎样建全部流道
能不能指点一下  怎么建全部流道
我现在只会做单流道的   请看到一定帮我解答下
纠结好久了  再谢！！！！！
赞一下 回复此楼
123
17楼2015-06-04 20:29:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jack_Tang

新虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我想问下。我没有数据点。叶轮三维模型怎么建立呢。
赞一下 回复此楼
18楼2017-04-20 16:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gejingguo325

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
离心叶轮的稳态流场分析，无论是用fluent或是CFX都是理想化的数值计算方式，当三维模型画的足够与实际接近时候，在数值计算时都会比试验或现实数据偏高， 在5%——10%的上下数据范围内都算正常，特别是稳态数值计算时，数值模拟计算应该高于实际数据，若是低于实际数据通常是计算有一些不合适，但上下误差若是不是很大，都算正常。同时你也可以更换计算模型，比如标准的K-E模型或大沃模拟计算模型都可以尝试一两个数据，若是差距不大，那就算计算的真实值。给你说个我的个人意见，稳态计算结果理想气流单气流时数据*0.85-0.98之间，任意值和实际值相近，那么此后计算的工况值都乘以相通系数，那么所得的计算值和实际值都接近，这个系数就是这个模型的相似计算系数
赞一下 回复此楼
淡
19楼2017-04-20 17:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
