[求助]
化工压力容器瞬时泄压冲击力压力计算
|
|

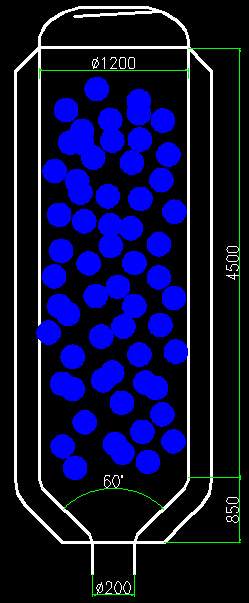

大家好，我设计了一个压力容器，带夹套。筒体全容积5.55m3，筒体直径1200mm，直筒高度4500mm，出口直径200mm。筒内装的是玉米秸秆粉、麦麸固体物料。体积装料系数是90%，固体比重是0.3t/m3，现在往这个罐子内通饱和水蒸汽，让罐内的压力维持0.8MPa，并维持一段时间，然后瞬间打开出口阀（就是直径为200mm），因为里面有高压，压力就会把里面的物料给压出来。我想问一下，当我瞬时泄压的时候，这个冲击力有多大啊！设备净重4.7t。 我用P=F/S，0.8MPa的压力作用在200mm的管道上，那就是F=P*S=0.8*10^6*0.785*0.2^2=25120N，即25120/10=2512kg，即2.512t。如果是作用在筒体界面上，即取1200mm，那么F=P*S=0.8*10^6*0.785*1.2^2，同理得到，等于90.432t。如果取这两个的直径的平均数，即700mm，算出来是30.772t。不知道这样算对不对。希望各位老师多多指教。  mjg.jpg |
