[求助] 拧紧工具。。。 已有6人参与

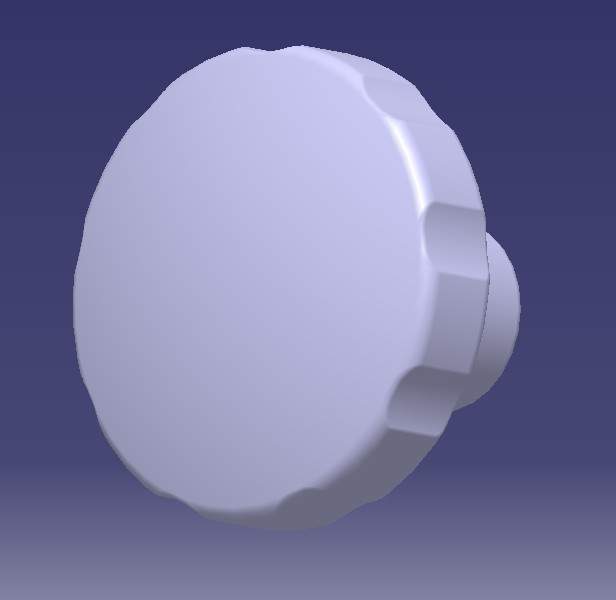

各位前辈帮我构思一个拧紧工具,用来拧紧下面这个塑料旋钮,首先要可靠夹紧,其次还要能控制一定的力矩。。。

拧紧工具。。。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

容止若思,言辞安定。。。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zrbzxy

铁杆木虫 (正式写手)

引用回帖:
5楼: Originally posted by ShengLe at 2014-12-14 16:32:08
边缘共九个凹陷,用三个爪夹紧,一个爪上三个突起。如果头部底面不紧贴的话上下夹紧更可靠~

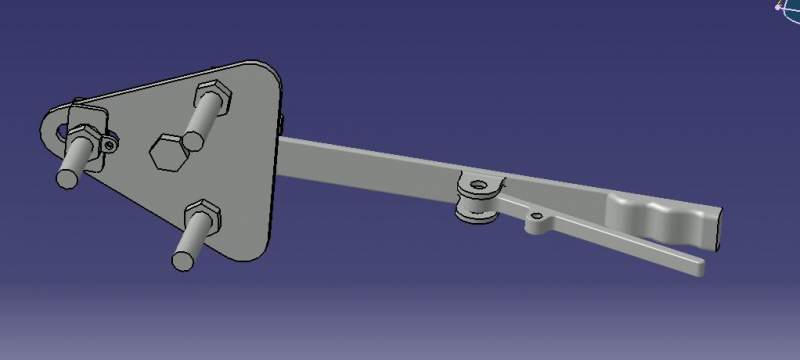

我感觉这方案夹紧可靠,但是还要实现力矩调节的话不知道行不行,画的比较糙。。。
拧紧工具。。。-1


拧紧工具。。。-2

容止若思,言辞安定。。。
8楼2014-12-14 19:03:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nnn624

铁虫 (小有名气)

你做一个拧紧套筒 套筒口开成盖子一样的形状 直接用可控力矩的扭力扳手拧紧 仅供参考
继续
4楼2014-12-14 15:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengdong618

金虫 (初入文坛)

引用回帖:
19楼: Originally posted by zrbzxy at 2014-12-16 19:08:57
关键是那轮廓不好夹紧...

把套筒分2半,接触面滚花,学台虎钳结构加丝杠,别说夹紧,夹变形都可以。
21楼2014-12-17 20:12:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖
祝福。
2楼2014-12-14 11:48:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
3楼2014-12-14 13:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ShengLe

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
边缘共九个凹陷,用三个爪夹紧,一个爪上三个突起。如果头部底面不紧贴的话上下夹紧更可靠~
5楼2014-12-14 16:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zrbzxy

铁杆木虫 (正式写手)

引用回帖:
3楼: Originally posted by 严春秋 at 2014-12-14 13:11:03

你也需要?
容止若思,言辞安定。。。
6楼2014-12-14 18:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zrbzxy

铁杆木虫 (正式写手)

引用回帖:
4楼: Originally posted by nnn624 at 2014-12-14 15:41:08
你做一个拧紧套筒 套筒口开成盖子一样的形状 直接用可控力矩的扭力扳手拧紧 仅供参考

谢啦,我也是这么想的,就是怕盖子那凹槽比较浅,套筒不好加工而且能不能卡紧,后来我想着做个锥形的套筒
容止若思,言辞安定。。。
7楼2014-12-14 18:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
zrbzxy: 金币+40, ★★★很有帮助 2014-12-16 20:09:29
你的方案很好。如果手把能够带动长圆孔的螺栓,手把打开收紧就可以夹紧放开塑料旋钮了。手把带动长圆孔螺栓可以采用偏心轮原理,供你参考。
sf
9楼2014-12-15 08:25:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC(CT试样)DCP

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
zrbzxy: 金币+10, ★★★很有帮助 2014-12-16 20:09:39
用扭矩扳手就行,把头做成这种形状就行
10楼2014-12-15 14:05:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
