[求助]
tecplot如何画出多个不连接的线段? 已有1人参与
|
|

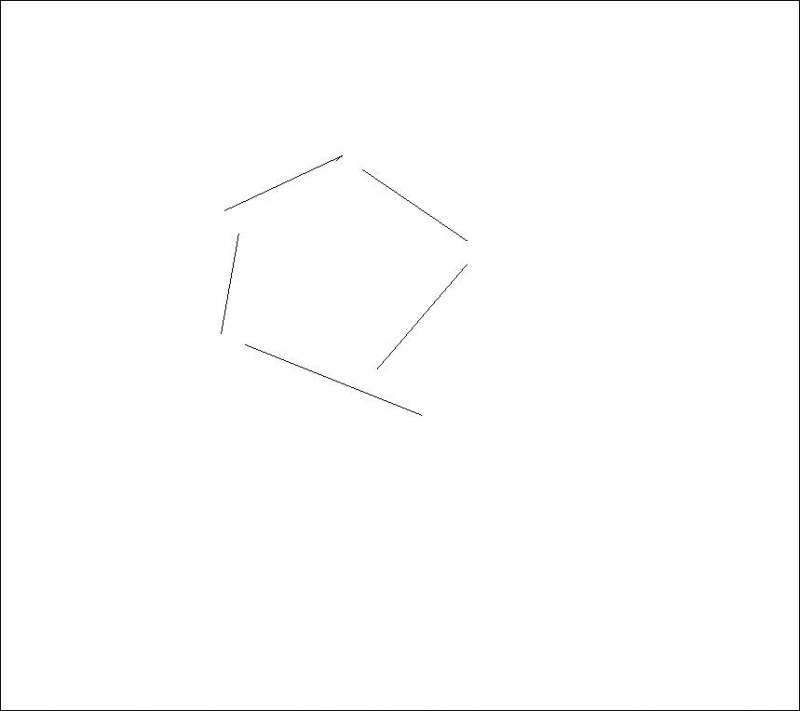

如题: tecplot如何画出多个不连接的线段? 请高手指点!! 想做出如附件中的图, 有数据, 格式怎么存才能出来如此效果?  export.jpg |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助如何画出模型图
已经有7人回复
- 问下大家，下图用tecplot怎么做出的
已经有5人回复
- tecplot如何画均匀分布的矢量箭头图
已经有18人回复
- （50金币！！！）怎么在tecplot中画一条线并求得线上值的分布？
已经有8人回复
- tecplot怎样做三维图
已经有4人回复
- 求助TECPLOT如何将两条随时间变化的曲线显示在同一个图中
已经有7人回复
- 想请教一下如何用tecplot做出这种图？
已经有13人回复
- 如何使用tecplot360确定空间点的坐标？？
已经有6人回复
- Altium Designer 9 中，如何画出图示的B1按钮？
已经有3人回复
- 可以用tecplot处理线的云图或矢量图吗？
已经有5人回复
- 在用Tecplot处理fluent结果时，怎么画温度的等值线图？
已经有6人回复
- 急需帮助，用tecplot导入的dat文件画等值线时，网格和等值线出现错误
已经有6人回复
- 怎样用tecplot画出cfl算的结果的涡量图
已经有5人回复
- tecplot legend如何加单位
已经有7人回复
bb_polarlight
金虫 (小有名气)
- 应助: 20 (小学生)
- 金币: 1774.4
- 红花: 4
- 帖子: 113
- 在线: 85.4小时
- 虫号: 473417
- 注册: 2007-12-05
- 专业: 河流海岸动力学与泥沙研究
【答案】应助回帖

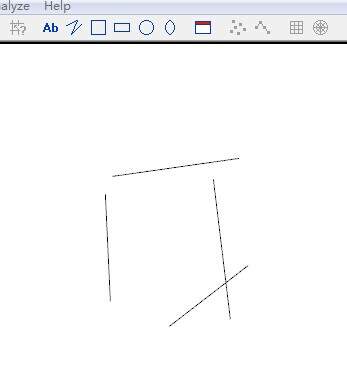

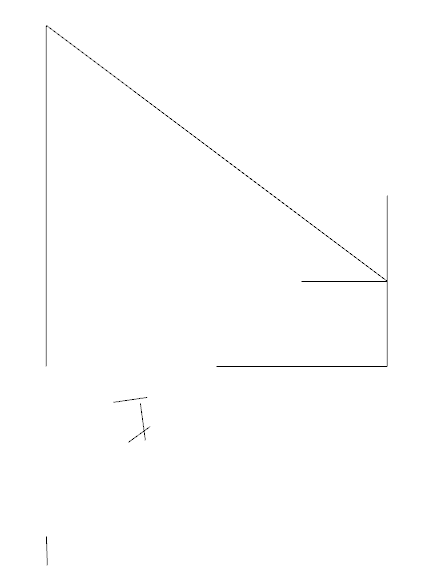

打开Tecplot，点击按钮栏的折线按钮，随便画几段线，如下。 然后，保存为lay后缀的文件。用记事本打开，在最后面可以看到几段类似如下的数据： $!ATTACHGEOM ANCHORPOS { X = 0.3945583793375395 Y = 0.7887223974763407 } RAWDATA 1 2 0 0 0.200335487723 0.0283940061927 其中，$!ATTACHGEOM 代表要增加一个几何图形，X,Y代表折线第一个端点的坐标，RAWDATA代表其下面为原始数据，1代表为一共有一条连续线段，总数为2个，第一个点相对(X,Y)的偏移量(dx,dy)都是0，依次类推，第二行也是相对于(X,Y)的偏移量 因此，你可以修改X =0, Y=0, 然后在RAWDATA下面，将原始数据修改为你需要画出的线段，每一段均需说明点的总数。示例如下： $!ATTACHGEOM ANCHORPOS { X = 0 Y = 0 } RAWDATA 3 2 0 0 0.00788722373545 -0.168786600232 3 1 1 2 1 2 2 4 0 1 0 3 2 1.5 1.5 1.5 最后，保存，重新打开，图片如下：  |
2楼2014-12-17 16:01:44
