24小时热门版块排行榜

返回列表

gaoye0925

木虫 (著名写手)

连续纤维热塑性材料浸渍中间相

应助: 28 (小学生)
金币: 1328
散金: 1617
红花: 11
沙发: 1
帖子: 2171
在线: 1393.8小时
虫号: 791163
注册: 2009-06-10
性别: GG
专业: 应用高分子化学与物理

[求助] TPE 硫酸钡混合造粒，成品表面有硫酸钡析出已有2人参与

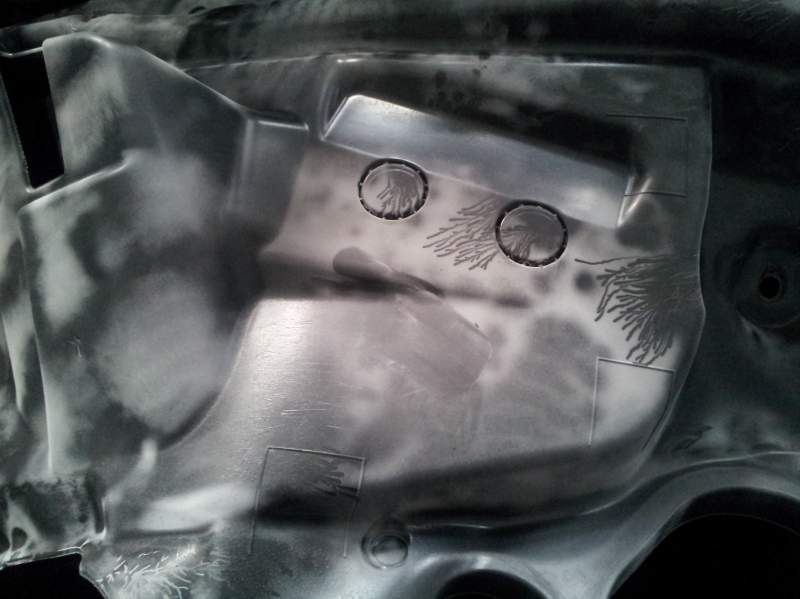

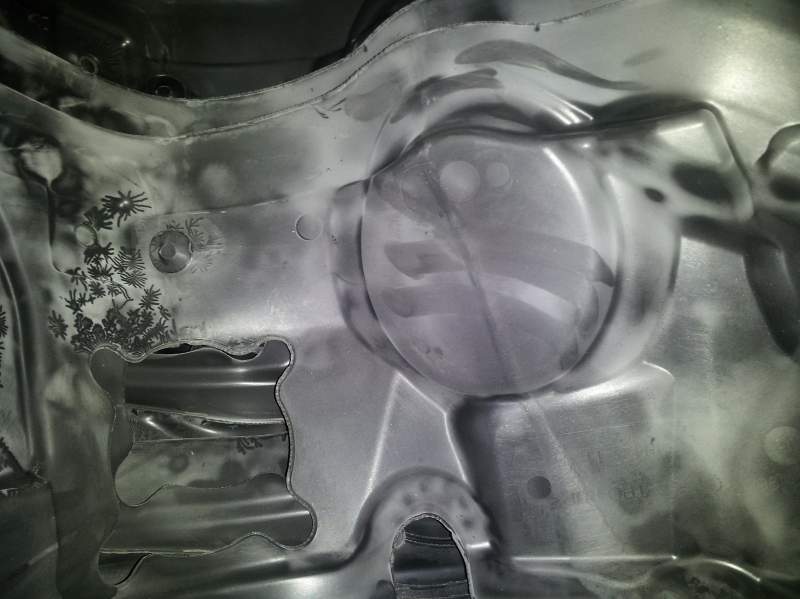

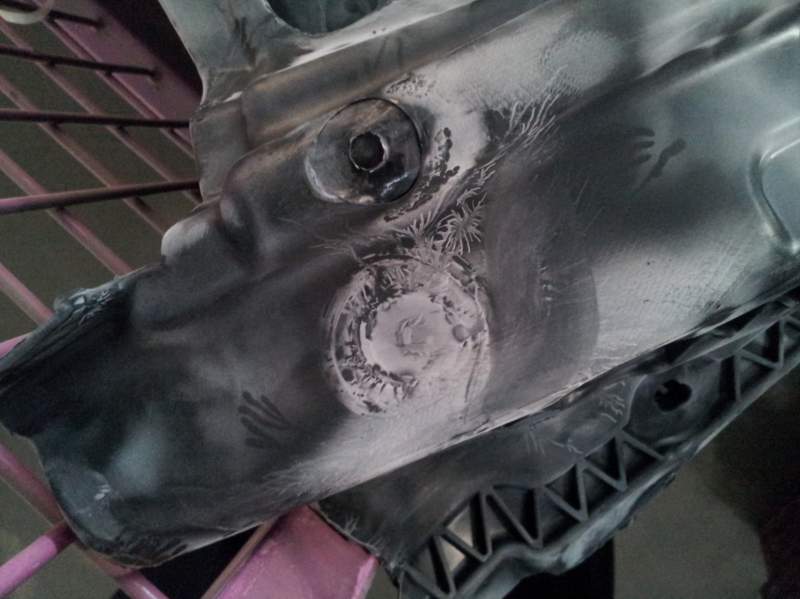

SEBS，PP，白油，硫酸钡等混合造粒，注塑成产品，放置一晚后，表面出现白色粉末，应该是硫酸钡粉体，而且只是裸露在空气表面的出现白色粉末，是什么原因呢？状态如图片




回复此楼

» 猜你喜欢

连续纤维热塑性复合材料，热塑性弹性体，浸渍中间相沥青，碳纤维，汽车内饰材料

1楼 2014-12-12 13:18:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

南京的李工

禁言 (文坛精英)

MEPI: 2
应助: 5349 (副教授)
贵宾: 0.315
金币: 18017.3
散金: 12849
红花: 579
帖子: 11236
在线: 919.8小时
虫号: 3450490
注册: 2014-09-30
性别: GG
专业: 高分子助剂

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
gaoye0925: 金币+10, 谢谢，但是只有一种低分子助剂，有相容剂，脱模剂的作用，与体系其他组分相容性应该不差，添加量也不大， 2014-12-12 14:12:11

白色粉末析出现象称为白化或吐霜
硫酸钡有可能，可能性不大
1功能助剂增白剂，内脱模剂等，但这类助剂与基体材料相容性较差，一般添加量在2~3‰.若添加量过量，会导致小分子物质会发生迁移
2迁移的原因是TPE、TPR在共混改性时，温度较高，助剂在共混体系内能较好相容（溶解量较多）。当共混改性完成，温度降低至常温，助剂在改性体系里的溶解量会减少，会变成与主体不相容（提高相容，可加杜邦或塑泰的相容剂）的的成分。随着时间的推移，这类小分子物质会逐渐迁移至TPE、TPR制品表面。有时候我们会看到制品在加工出来一段时间，表面会出现白白的一层物质，用手能轻轻抹掉，就是制品中过量低分子助剂的迁移。
