应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 铸造 » 如何熔炼制备铜钛合金
111/2返回列表12下一页
查看: 2416  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

周月年

银虫 (小有名气)

[求助] 如何熔炼制备铜钛合金 已有1人参与

本人想熔炼铜钛合金，钛含量大约为2%-4%。之前没有熔炼过，想知道较为完整的工艺流程。是先熔化铜再加入钛还是铜与钛一起放进去熔化？用什么气氛保护？如何除渣？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-10 17:30:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueicelrf66

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
周月年: 金币+10, ★★★很有帮助 2014-12-11 09:20:35
直接用电弧熔炼就好，用高纯铜和钛放在一起直接用电弧熔化，由于这两个元素饱和蒸汽压都很低，不用考虑烧损和挥发，但是由于钛很容易氧化，所以要分子泵抽高真空，元素纯度高，直接出合金，不用除渣的。
赞一下 回复此楼
2楼2014-12-10 20:34:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
为防止材料在高温下发生氧化损失，一般最好采用真空中频感应熔炼。由于铜钛可形成金属间化合物，因此可事先将其一起放入炉中。钛放在下面，铜在上面，以避免因混合不均导致的钛漂浮在铜上面的现象发生。
如何熔炼制备铜钛合金
赞一下 回复此楼
3楼2014-12-11 09:44:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周月年

银虫 (小有名气)
引用回帖:
3楼: Originally posted by peterflyer at 2014-12-11 09:44:54
为防止材料在高温下发生氧化损失，一般最好采用真空中频感应熔炼。由于铜钛可形成金属间化合物，因此可事先将其一起放入炉中。钛放在下面，铜在上面，以避免因混合不均导致的钛漂浮在铜上面的现象发生。

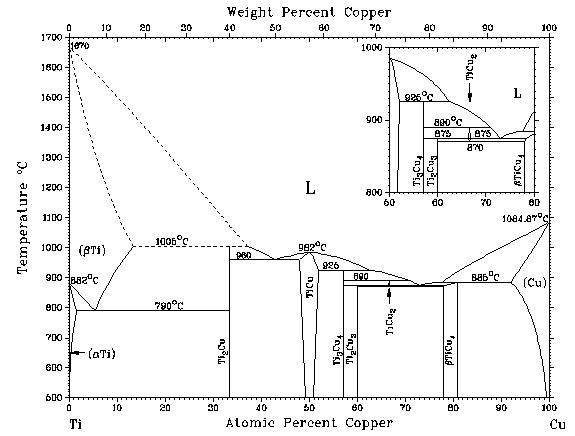

未命名.JP ...

之前熔炼的时候，也是将铜和钛一起放进去的，但是熔炼出来的合金中有大量的CuTi相。目前在考虑先放入铜，熔化后加入铜钛金属间化合物，不知这样能行吗？
赞一下 回复此楼
4楼2014-12-12 19:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
4楼: Originally posted by 周月年 at 2014-12-12 19:16:31
之前熔炼的时候，也是将铜和钛一起放进去的，但是熔炼出来的合金中有大量的CuTi相。目前在考虑先放入铜，熔化后加入铜钛金属间化合物，不知这样能行吗？...

熔炼中添加合金的最好方式是添加中间合金了，这比添加单质金属更易达到成分均匀。另外，为了更好地防止密度偏析，为何不走粉末冶金的制备工艺路线呢？
赞一下 回复此楼
5楼2014-12-12 19:44:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张露瀚

新虫 (正式写手)
粉未冶金可得最均匀的固溶体，但是完成后必须得再加温到合金的熔点并保温保持熔化态兩分钟，后保温慢慢冷却。才可得到结构致密的合金，否则得到的是海棉态合金。

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-12-13 00:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周月年

银虫 (小有名气)
引用回帖:
5楼: Originally posted by peterflyer at 2014-12-12 19:44:02
熔炼中添加合金的最好方式是添加中间合金了，这比添加单质金属更易达到成分均匀。另外，为了更好地防止密度偏析，为何不走粉末冶金的制备工艺路线呢？...

粉末冶金的材料与熔炼的材料组织和性能都差别较大，所以把两者要做个对比。呵呵
赞一下 回复此楼
7楼2014-12-13 09:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周月年

银虫 (小有名气)
引用回帖:
2楼: Originally posted by blueicelrf66 at 2014-12-10 20:34:17
直接用电弧熔炼就好，用高纯铜和钛放在一起直接用电弧熔化，由于这两个元素饱和蒸汽压都很低，不用考虑烧损和挥发，但是由于钛很容易氧化，所以要分子泵抽高真空，元素纯度高，直接出合金，不用除渣的。

非常感谢！我还有一个问题，就是把高纯铜和钛一起放进去直接电弧融化，会不会形成CuTi相？钛的熔点比铜的高将近700摄氏度，而且密度只有铜的一半，会不会成分偏析？钛漂浮在铜的上面？
赞一下 回复此楼
8楼2014-12-13 09:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueicelrf66

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by 周月年 at 2014-12-13 09:06:09
非常感谢！我还有一个问题，就是把高纯铜和钛一起放进去直接电弧融化，会不会形成CuTi相？钛的熔点比铜的高将近700摄氏度，而且密度只有铜的一半，会不会成分偏析？钛漂浮在铜的上面？...

没有做过这个成分，所以不敢下定论，但是我们之前熔炼过NiTi合金还有熔点和密度相差很大的合金体系，都没有发现有杂相。为了保证合金成分均匀一致，电弧熔炼是要将合金翻转后反复融化2-3次甚至更多次，所以不会存在Ti漂浮在表层的情况。但是由于在铜坩埚冷却过程中不同部位冷却速率不一样，所以可能在微区会有少量元素富集，这是所有高温熔炼过程的普遍现象。
赞一下 回复此楼
9楼2014-12-13 17:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周月年

银虫 (小有名气)
引用回帖:
9楼: Originally posted by blueicelrf66 at 2014-12-13 17:05:07
没有做过这个成分，所以不敢下定论，但是我们之前熔炼过NiTi合金还有熔点和密度相差很大的合金体系，都没有发现有杂相。为了保证合金成分均匀一致，电弧熔炼是要将合金翻转后反复融化2-3次甚至更多次，所以不会存在 ...

恩，非常感谢！
回复此楼
10楼2014-12-14 09:32:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 周月年 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 WqtG0Aem8Ufl 2026-10-24 5/250 2026-10-26 02:51 by cLOojpOxkX0G
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 3xN9SualEUPt 2026-10-24 5/250 2026-10-26 02:25 by cLOojpOxkX0G
[论文投稿] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 3xN9SualEUPt 2026-10-24 5/250 2026-10-26 02:18 by cLOojpOxkX0G
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 DI1qFHFK0KbE 2026-10-24 3/150 2026-10-26 01:37 by cLOojpOxkX0G
[考博] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 DI1qFHFK0KbE 2026-10-24 5/250 2026-10-26 01:33 by cLOojpOxkX0G
[考研] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 DI1qFHFK0KbE 2026-10-24 5/250 2026-10-26 01:26 by cLOojpOxkX0G
[找工作] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +7 7xHjyB3bAiwg 2026-10-24 7/350 2026-10-26 01:11 by cLOojpOxkX0G
[博后之家] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 7xHjyB3bAiwg 2026-10-23 10/500 2026-10-26 01:07 by cLOojpOxkX0G
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +5 7xHjyB3bAiwg 2026-10-23 12/600 2026-10-26 00:54 by cLOojpOxkX0G
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +5 7xHjyB3bAiwg 2026-10-23 12/600 2026-10-26 00:45 by cLOojpOxkX0G
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 7xHjyB3bAiwg 2026-10-23 5/250 2026-10-26 00:32 by cLOojpOxkX0G
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 7xHjyB3bAiwg 2026-10-23 8/400 2026-10-26 00:21 by cLOojpOxkX0G
[公派出国] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +5 GVGRDgNfv7P4 2026-10-23 10/500 2026-10-26 00:15 by cLOojpOxkX0G
[考研] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 WqtG0Aem8Ufl 2026-10-24 3/150 2026-10-25 20:11 by cLOojpOxkX0G
[找工作] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +5 7xHjyB3bAiwg 2026-10-23 10/500 2026-10-25 12:51 by XiYP04It3Evb
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 7xHjyB3bAiwg 2026-10-23 8/400 2026-10-25 00:15 by XcOYG53d3x4p
[公派出国] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 7xHjyB3bAiwg 2026-10-23 11/550 2026-10-24 23:35 by XcOYG53d3x4p
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 7xHjyB3bAiwg 2026-10-24 3/150 2026-10-24 18:23 by WqtG0Aem8Ufl
[教师之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 7xHjyB3bAiwg 2026-10-24 3/150 2026-10-24 15:41 by Equinoxhua
[文学芳草园] 亲密关系 +7 宋昙 2026-10-21 13/650 2026-10-23 17:07 by 小牧11
信息提示
关闭
请填处理意见
关闭
