simweld焊接工艺仿真分析
|
|||||

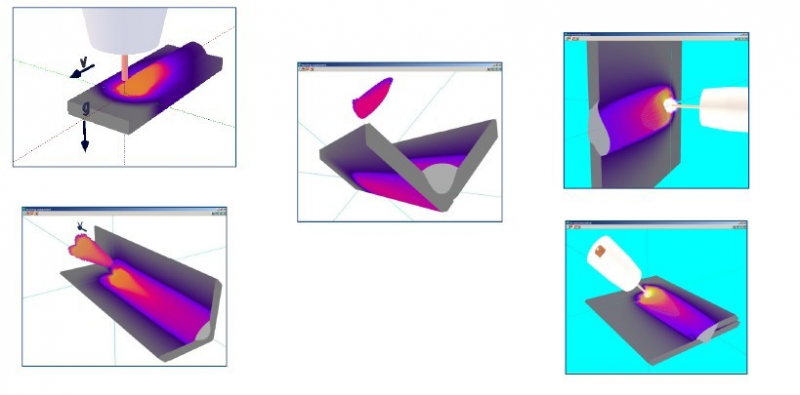

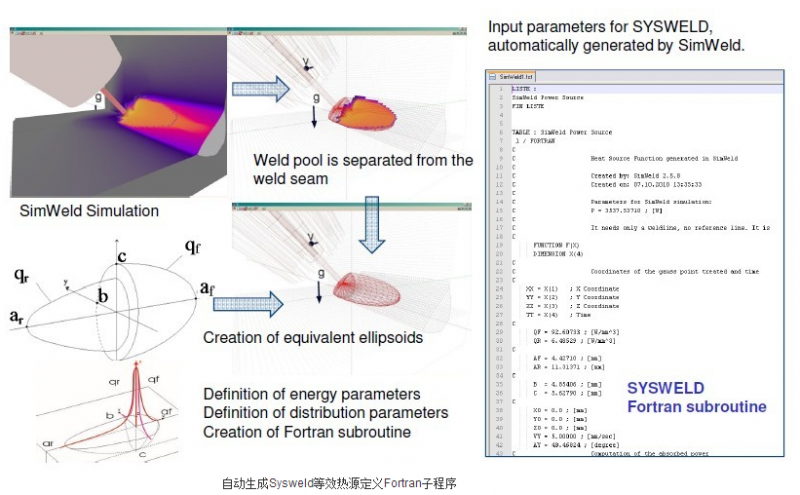

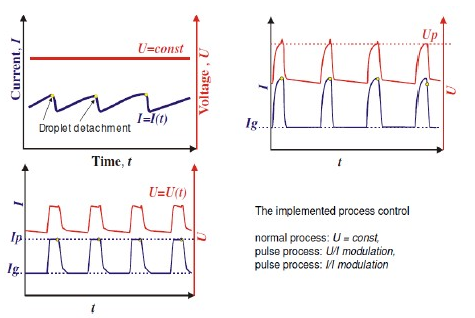

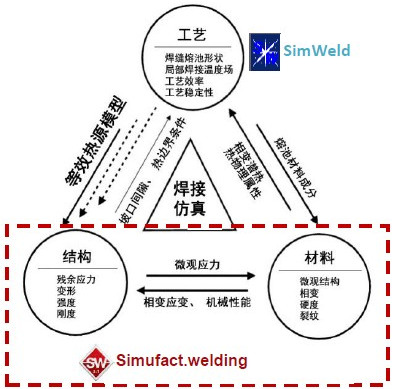

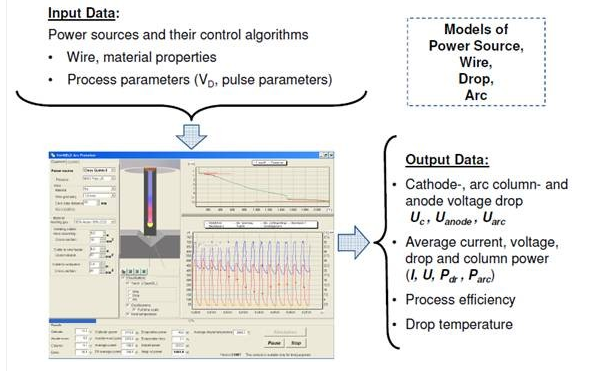

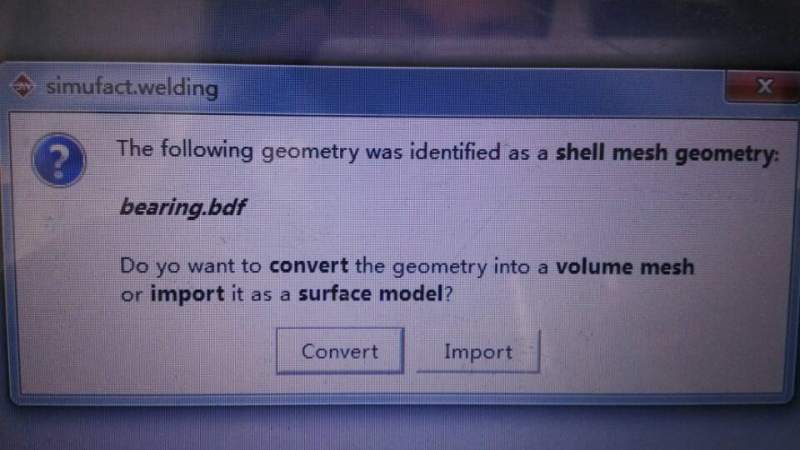

1.1 SimWeld适用工艺范围 目前，SimWeld只适用于熔化极气体保护焊。SimWeld可以全面考虑多种工艺参数的影响，包括热电参数，如焊丝伸出长度、熔滴形成与过渡等。另外，焊机的数字控制系统也是电弧模型必须考虑的重要参数。当前SimWeld支持多种品牌的焊机，包括OTC、EWM、Cloos与Fronius，同时支持焊机参数用户自定义。如下图所示，SimWeld支持的焊机类型包括： 普通工艺（电压恒定） U/I模式脉冲工艺 I/I模式脉冲工艺  1.2 SimWeld仿真结果 1.2.1 电弧模型 根据用户输入的基本参数以及焊机参数，SimWeld可以计算得出焊接热源电弧模型的基本参数，包括： 阳极、阴极与电弧压降（Uc , Uanode , Uarc） 平均电流、电压与功率 热源作用效率 熔滴温度等  1.2.2 焊接热传导与焊缝熔池几何形状计算 SimWeld根据热传导的非线性微分方程对焊接传热与熔池形状进行计算。在计算中，软件考虑了焊接工件与焊丝材料的不同特性，且材料数据是与温度相关的。用户可以选取数据库中的已有材料或自定义新材料。同样，在计算前需要用户指定所用焊机的基本信息，包括焊机保护气体成分以及电流电压控制关系等。软件考虑了不同的焊接位置、接头形式以及焊枪角度对最后焊缝温度场分布与熔池形状的影响。  1.3 SimWeld与焊接结构仿真软件协同工作 SimWeld的另一大重要作用就是其计算得出的焊接温度场与等效热源模型可以直接应用于结构仿真软件中进一步进行焊接应力与变形计算。SimWeld具有和焊接结构仿真软件（Simufact.welding及Sysweld）的热源模型接口，其计算得出的等效热源模型文件可直接应用于Simufact.welding和Sysweld中。另外，SimWeld电弧计算结果在Simufact.welding中也可直接使用。借助于SimWeld可以提高焊接结构仿真的分析效率和精确度。  1.3.1 和Simufact.welding的接口  1.3.2 和Sysweld的接口  1.4 SimWeld总结  通过仿真代替焊接试验 辅助焊接工艺制定与优化 预测焊缝熔敷质量与熔深 辅助焊工培训 辅助焊接性评估 辅助焊接结构仿真软件（Simufact.welding，Sysweld）进行结构分析 |
