| 查看: 2219 | 回复: 19 | ||
1562194195金虫 (正式写手)
|
[求助]
做DSC时，什么情况下做做低温，什么情况下做常温，常温和低温有什么区别 已有1人参与
|
| 做DSC时，什么情况下做低温，什么情况下做常温，常温和低温有什么区别？我需要玻璃化转变温度，结晶温度和结晶度，请问各位大神：怎么知道该做低温的，还是该做常温的DSC? |
回复此楼» 猜你喜欢
拟解决的关键科学问题还要不要写
已经有8人回复
-
26申博
已经有3人回复
-
存款400万可以在学校里躺平吗
已经有22人回复
-
最失望的一年
已经有4人回复
-
国自然申请面上模板最新2026版出了吗？
已经有19人回复
-
请教限项目规定
已经有3人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
推荐一本书
已经有13人回复
-
疑惑？
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 常温下做气溶胶沉积制备薄膜材料
已经有2人回复
vmuch520
至尊木虫 (文坛精英)
- PEPI: 8
- 应助: 565 (博士)
- 贵宾: 0.161
- 金币: 23206.8
- 散金: 4752
- 红花: 135
- 帖子: 16271
- 在线: 6065.4小时
- 虫号: 341865
- 注册: 2007-04-08
- 专业: 生物材料
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
1562194195: 金币+5, ★★★很有帮助, 谢谢，我可以再请教一个问题吗 2014-12-09 08:54:05
感谢参与，应助指数 +1
1562194195: 金币+5, ★★★很有帮助, 谢谢，我可以再请教一个问题吗 2014-12-09 08:54:05
 DSC做的时候有个温度范围，看你是什么物质了，以及看你想获得什么参数？ DSC可测的东西设计和热有关的热力学或热动力学过程的相关参数。 如果要测Tg，那要看它的大概值。一般低温范围可以在小于Tg在30-50，如果要测结晶度，那应该是要测熔点获得熔融焓来算结晶度。 所以假如你的Tg是50，Tm是200，那温度范围就0-250就可以，再小点20-220也行。Tc（结晶温度）介于Tg和Tm之间。 总之呢，常温或低温的选定是根据你要测的值来定的。 |
2楼2014-12-08 19:44:46
1562194195
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 111.8
- 红花: 2
- 帖子: 448
- 在线: 138.9小时
- 虫号: 2660201
- 注册: 2013-09-16
- 性别: MM
- 专业: 环境化工
3楼2014-12-09 08:59:48
vmuch520
至尊木虫 (文坛精英)
- PEPI: 8
- 应助: 565 (博士)
- 贵宾: 0.161
- 金币: 23206.8
- 散金: 4752
- 红花: 135
- 帖子: 16271
- 在线: 6065.4小时
- 虫号: 341865
- 注册: 2007-04-08
- 专业: 生物材料
4楼2014-12-09 09:29:25
1562194195
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 111.8
- 红花: 2
- 帖子: 448
- 在线: 138.9小时
- 虫号: 2660201
- 注册: 2013-09-16
- 性别: MM
- 专业: 环境化工
5楼2014-12-09 20:26:12
1562194195
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 111.8
- 红花: 2
- 帖子: 448
- 在线: 138.9小时
- 虫号: 2660201
- 注册: 2013-09-16
- 性别: MM
- 专业: 环境化工
6楼2014-12-09 20:31:51
1562194195
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 111.8
- 红花: 2
- 帖子: 448
- 在线: 138.9小时
- 虫号: 2660201
- 注册: 2013-09-16
- 性别: MM
- 专业: 环境化工
7楼2014-12-09 20:33:09
vmuch520
至尊木虫 (文坛精英)
- PEPI: 8
- 应助: 565 (博士)
- 贵宾: 0.161
- 金币: 23206.8
- 散金: 4752
- 红花: 135
- 帖子: 16271
- 在线: 6065.4小时
- 虫号: 341865
- 注册: 2007-04-08
- 专业: 生物材料
【答案】应助回帖
★ ★ ★ ★ ★
1562194195: 金币+5, ★★★很有帮助 2014-12-09 21:16:04
1562194195: 金币+5, ★★★很有帮助 2014-12-09 21:16:04
|

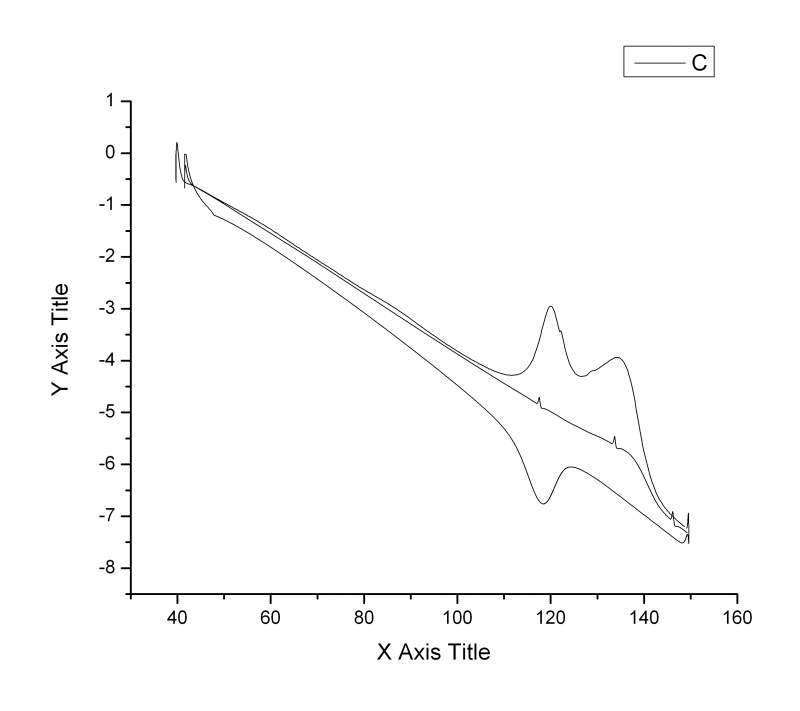

这线哪根是哪根呢？ 两个峰的本质有很多，要看情况：比如熔融重结晶，比如尺寸、完善程度、稳定性不同晶体的熔融等。。。 第一次升温熔融是反映样品热历史的，这就需要交代样品的热历史了，比如怎么制备的、经过哪些处理等等，单单给出一个图来很难判断。要解释，要结合样品信息，等等。 第一次升温熔融后，样品变成熔体，从曲线看，放热那个应该是降温的第二条曲线，那个放热峰可能是结晶峰。 第三遍的熔融是对应于降温过程中结晶形成晶体的熔融。也就是降温历史形成的，这个历史和第一次升温前的历史不同，当然热行为不同。 既然是共聚物，可以结合共聚单体对应的聚合物来大致判断Tg、Tm等信息。 |
8楼2014-12-09 20:41:18
1562194195
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 111.8
- 红花: 2
- 帖子: 448
- 在线: 138.9小时
- 虫号: 2660201
- 注册: 2013-09-16
- 性别: MM
- 专业: 环境化工
9楼2014-12-09 21:19:38
vmuch520
至尊木虫 (文坛精英)
- PEPI: 8
- 应助: 565 (博士)
- 贵宾: 0.161
- 金币: 23206.8
- 散金: 4752
- 红花: 135
- 帖子: 16271
- 在线: 6065.4小时
- 虫号: 341865
- 注册: 2007-04-08
- 专业: 生物材料
|
样品的初始状态总有一个的。不是有没有预处理的问题。 分别指什么，这个不好说，不了解样品情况。其实严格说来，第二遍只有一个峰。看看跟你这个共聚物相关的文献即可。 |
» 本帖已获得的红花（最新10朵）
156219419510楼2014-12-09 21:40:24
