| 查看: 284 | 回复: 2 | ||
[求助]
有限单元问题已有1人参与
|

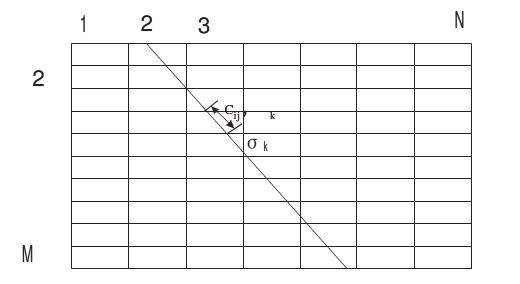

将一个矩形剖分成M（行）*N（列）个有限单元，在矩形上下边界任给两点(xi,yi)、(xj,yj)，怎么计算这两点连成的直线与任意剖分单元的交点？？？？？一直没想明白，希望各位指点下，谢谢！！！！！！ 示意图.JPG |
回复此楼» 猜你喜欢
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有7人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有8人回复
-
申请2026年博士
已经有6人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有5人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有5人回复
-
2025冷门绝学什么时候出结果
已经有7人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有6人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有7人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
有限单元法思路
已经有82人回复- 本人打算学有限元，求大师指点我该怎么学，从哪入手
已经有3人回复
- 学冲压数值模拟理论，要看哪些书？
已经有10人回复
- 有限体积法基础（学好fluent的基础）
已经有507人回复
- 有限元经典书－ANSYS与有限元
已经有108人回复
- ansys不同单元有限元模拟结果差异太大
已经有3人回复
- ANSYS轴对称模型单元定义问题
已经有7人回复
- 大家有木有研究接触问题的呀？
已经有7人回复
- 求助：包含大位移和大转动的几何非线性有限元源程序（动态分析）
已经有14人回复
- 普通高等教育十二五规划教材—《现代机械设计方法(第2版)》【转载】
已经有184人回复
- 【转载】CFD软件的精度与可信度【已搜索无重复】
已经有44人回复
- 有限元法的理论求助
已经有6人回复
- 有限单元法基础（清晰PDF，带书签）
已经有376人回复
- 扩展有限元热力耦合方程及理论
已经有5人回复
- 金属塑性成形的有限元模拟技术及应用 谢水生，李雷 著
已经有268人回复
- 【求助】ANSYS中使用生死单元存在的问题
已经有5人回复
- 【资源】有限元名著 清单
已经有41人回复
2楼2014-12-06 14:30:51
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
feixiaolin: 金币+20, 2014-4 优秀板油 2014-12-07 00:48:22
感谢参与，应助指数 +1
feixiaolin: 金币+20, 2014-4 优秀板油 2014-12-07 00:48:22
|
每个矩形可以由左下角和右上角的两个点唯一确定（x_low,x_high）， 或者对调下，左上角和右下角表示。两则很容易相互转化； 剖分完后，每个矩形就确定了各自的点，针对直线的斜率k值，判断使用哪一种表示。 当k=0，和无穷，垂直水平情况，单独处理； k<0,采用矩形的左下角和右上角表示；就是图片里的情况 k>0,左上角和右下角表示矩形； 以k<0为例，就是楼主图所示的直线。k>0类似 给定直线方程f（x）=0，计算f（x_low）*f(x_high)的值，分三种 1.如果>0,不相交，此外，f（x_low）>0,矩形在右侧，f（x_low）<0，矩形在直线左侧； 2.如果=0；说明只有一个点在线上，因为斜率k<0， f（x_low），f(x_high)不同时为0，另一个的正负判断与直线的位置。 3.如果<0，说明直线与矩形内部相交。且只有两个交点， 怎么算交点呢： 矩形的两点表示，每点的横纵坐标各带入直线方程，计算出4各点。 有2个在矩形上，我们要求得，有2个在矩形外面（是相邻矩形的交点） 用Pythagorean sum，去计算点与矩形的距离，为0就是我们要求的交点。这样就从4个点筛选出2个来了。 |
3楼2014-12-06 15:49:52
