[求助]
应用ansys生死单元焊接，怎么会出现负值啊？
|
|

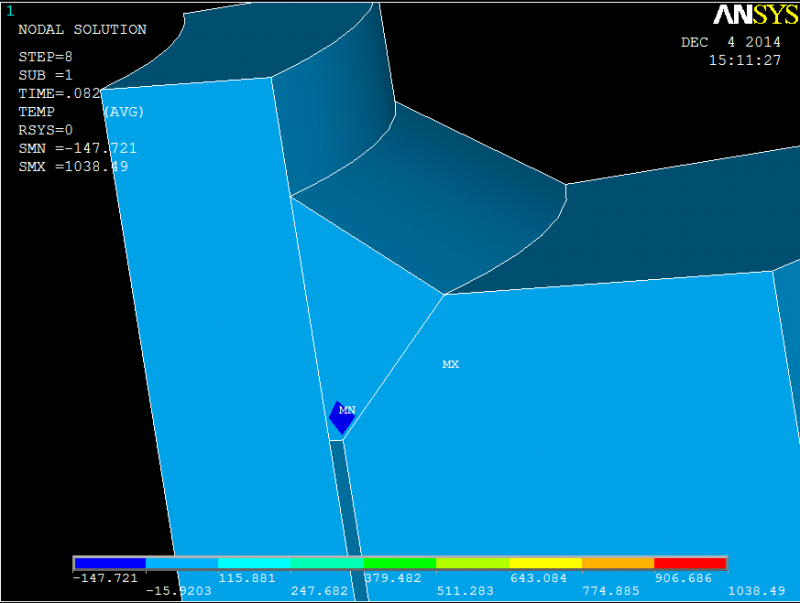

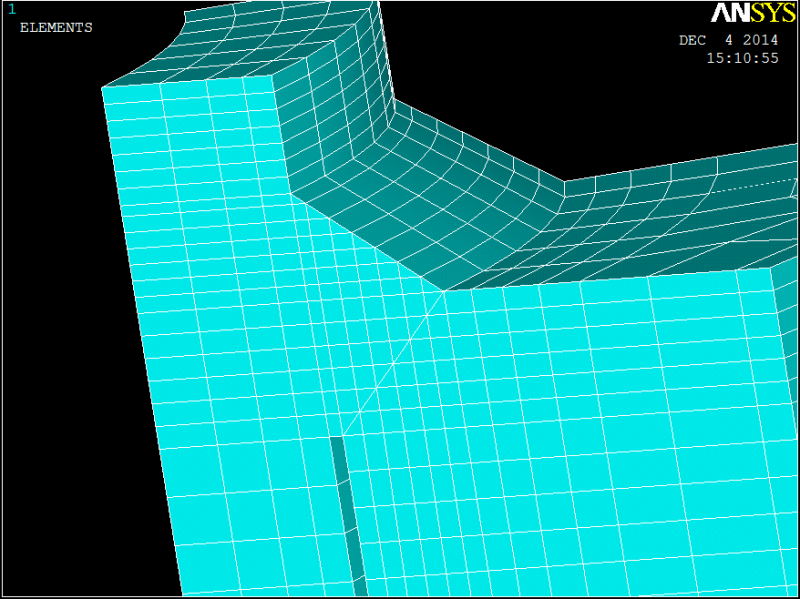

书上的例题上是顺次每个复活的单元各个节点施加1500℃的温度载荷，我将其扩展为3维的，施加的是hgen。但不管是施加温度载荷还是hgen，结果均会出现负值，这是怎么回事？图中三角形区域即为焊缝区。 附上单元复活时加载命令流，请高手指教！ *do,i,1,330 esel,all ealive,arr_label(i) esel,s,live eplot esel,all !下面的求解用于建立温度的初始条件 t=t+dt1 time,t nsubst,1 bfe,arr_label(i),hgen,1,hgen1 solve !下面的求解用于保证初始的升温速度为零 t=t+dt1 time,t solve !下面的步骤用于求解温度分布 bfedele,arr_label(i),hgen t=t+dt-2*dt1 time,t nsubst,nsub1 solve *enddo  捕获.PNG  捕获1.PNG |
