小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » fluent VOF 模型两种液体仿真分析
151/2返回列表12下一页
查看: 1988  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gqjneu

银虫 (小有名气)

[求助] fluent VOF 模型两种液体仿真分析 已有2人参与

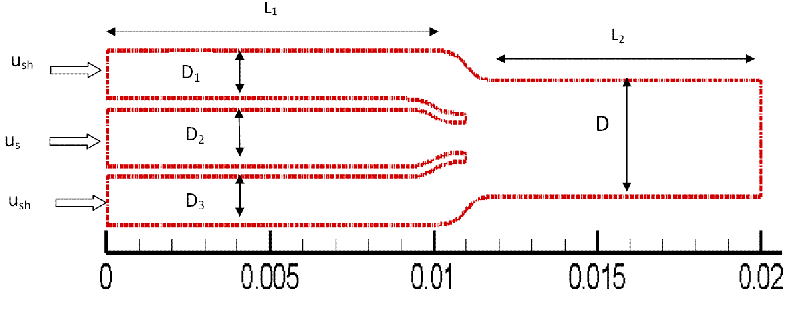

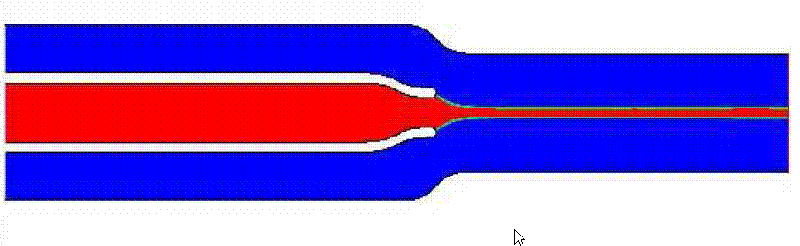

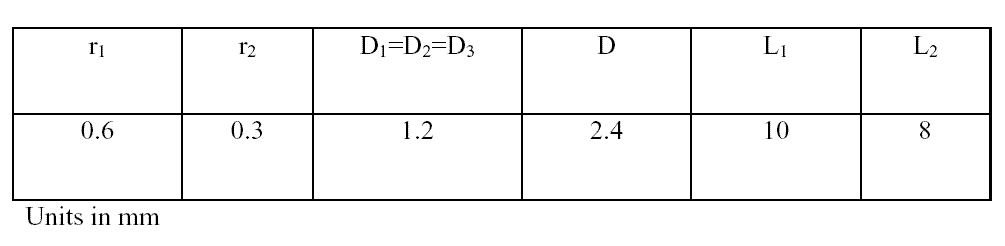

用fluent VOF模型做如下分析，两种液体，三个入口（左边）分别为一个Us,二个Ush，一个出口（最右边），分析模型及结果如图所示，体积分数显示，分析结果有问题，目前还没有找到原因，请大侠指点，解决问题有重谢！

fluent VOF 模型两种液体仿真分析


fluent VOF 模型两种液体仿真分析-1


fluent VOF 模型两种液体仿真分析-2


fluent VOF 模型两种液体仿真分析-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-04 10:28:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gqjneu

银虫 (小有名气)
引用回帖:
7楼: Originally posted by wuming524 at 2014-12-04 12:18:58
首先要保证你的网格密度，其次不会湍流吧。

网格密度没有问题
赞一下(1人) 回复此楼
11楼2014-12-04 12:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gqjneu

银虫 (小有名气)
具体边界条件：设置Us为主相速度入口，流速2e-6m/s,Ush为第二相速度入口，流速0.0001m/s,出口为压力出口
赞一下 回复此楼
2楼2014-12-04 10:30:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by gqjneu at 2014-12-04 10:30:11
具体边界条件：设置Us为主相速度入口，流速2e-6m/s,Ush为第二相速度入口，流速0.0001m/s,出口为压力出口

速度差太大，用muti-vof
赞一下 回复此楼
3楼2014-12-04 10:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gqjneu

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 死天 at 2014-12-04 10:40:21
速度差太大，用muti-vof...

现在用的就是multi-VOF
赞一下 回复此楼
4楼2014-12-04 10:56:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)
引用回帖:
4楼: Originally posted by gqjneu at 2014-12-04 10:56:56
现在用的就是multi-VOF...

湍流模型是啥？曳力模型用啥？
赞一下 回复此楼
5楼2014-12-04 11:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

不涉及到保密的话，可以把case 放上来。我试试看。
赞一下 回复此楼
6楼2014-12-04 11:03:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

感谢参与，应助指数 +1
首先要保证你的网格密度，其次不会湍流吧。
赞一下 回复此楼
7楼2014-12-04 12:18:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gqjneu

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 死天 at 2014-12-04 11:03:56
不涉及到保密的话，可以把case 放上来。我试试看。

可以，但不知怎么给你
赞一下 回复此楼
8楼2014-12-04 12:32:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gqjneu

银虫 (小有名气)
引用回帖:
5楼: Originally posted by 死天 at 2014-12-04 11:02:29
湍流模型是啥？曳力模型用啥？...

这个尺寸选择层流模型
赞一下 回复此楼
9楼2014-12-04 12:33:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gqjneu

银虫 (小有名气)
正确结果采用层流，稳态，压力基条件
赞一下 回复此楼
10楼2014-12-04 12:34:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
