[求助] 请教：关于comsol中介质波导反射率、透过率的计算

大家好，最近刚接触comsol，对其计算介质波导反射率和透过率不是很懂，在此求助~
问题如下：

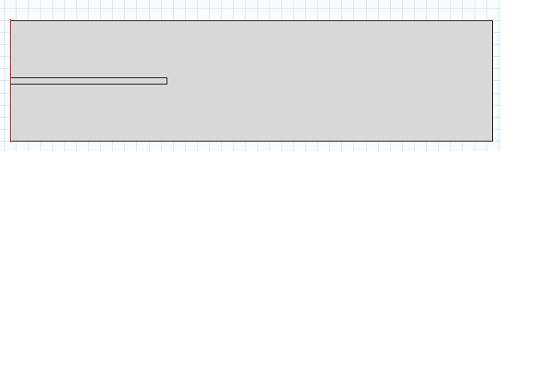

1.模型(如附件图片)：二维平板波导，介质波导折射率n=1.7，周围介质为空气n0=1;
                              介质波导为半无限长（波导左侧由port先进行边界模式分析之后，由特定模式系数下的单一模式激励），波导长度设置为13um；
2.激励源：采用port（模型中红线部分），Numeric计算边界模式后激励；
3.数据后处理：由于不懂此类波导结构的反射率和反射率计算，于是猜想在波导的左端面和右端面，是否可对power outflow(即法向能流密度)进行
                     线积分分来得出净功率，但是感觉得出净功率不太对，比如当左侧port入射功率为1W时，左侧port端在对power outflow线积分之后得出
                     的数据是-0.9左右，右端面线积分之后是0.9，所以顿时感觉很凌乱，不知道这种结构的反射或者透过如何计算……

期待各位知道迷津，谢谢大家啦！（PS：还不会贴图，麻烦各位了！）
