小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 真应力应变数据转成加工硬化指数和加工硬化率的数据
192/2返回列表上一页12
查看: 5817  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xu91527

铁虫 (小有名气)
绘制加工硬化率曲线理论上是按公式计算（其实就是求导），但是实际中的拉伸曲线数据不会像你说的“很光滑没有波动”你可以局部放大看几个点是不是很光滑的连一块的，肯定不是的。所以首先你得对原始的真应力真应变曲线进行非线性拟合（nonlinear fitting），然后对拟合好的曲线进行求导就是真应力应变曲线如你在某楼回复所粘贴的曲线，如果想要得到像该图散点连接起来的曲线，也简单，把原始曲线数据每隔100个点取一个数据（方法可百度之），然后拟合，然后求导，就OK了！
赞一下(2人) 回复此楼
11楼2014-11-26 19:25:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

78506174

至尊木虫 (知名作家)
你可以用Origin可以轻松完成：
1. 先对应力值大于Sigma0.2以后的数据（真应力-应变数据）用Sigma=K*Yita^n进行拟合，一般都能得到拟合度很好的曲线R＞0.99；
2. 然后再对拟合出来得曲线求导就可以得到光滑的应变硬化率-真应变曲线了
赞一下(2人) 回复此楼
12楼2014-11-26 19:54:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青年之上

新虫 (初入文坛)
引用回帖:
11楼: Originally posted by xu91527 at 2014-11-26 19:25:20
绘制加工硬化率曲线理论上是按公式计算（其实就是求导），但是实际中的拉伸曲线数据不会像你说的“很光滑没有波动”你可以局部放大看几个点是不是很光滑的连一块的，肯定不是的。所以首先你得对原始的真应力真应变曲 ...

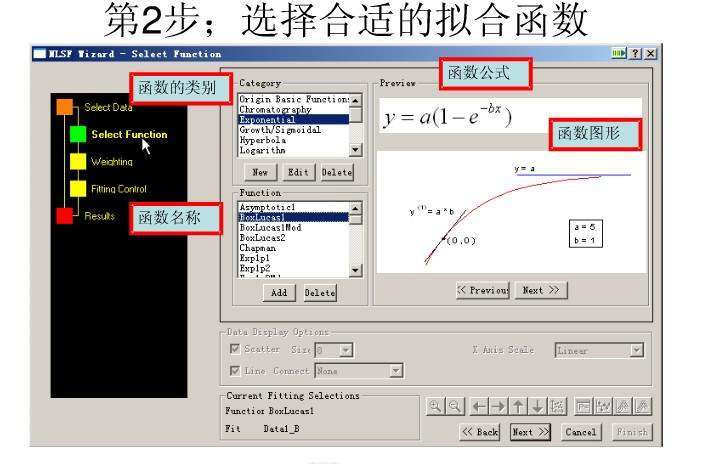

你好非常感谢，但在选择拟合函数选的是哪个呢？我用图中这个拟合函数后，直线变成曲线了
真应力应变数据转成加工硬化指数和加工硬化率的数据


真应力应变数据转成加工硬化指数和加工硬化率的数据-1
赞一下 回复此楼
13楼2014-11-26 20:05:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青年之上

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by 78506174 at 2014-11-26 19:54:09
你可以用Origin可以轻松完成：
1. 先对应力值大于Sigma0.2以后的数据（真应力-应变数据）用Sigma=K*Yita^n进行拟合，一般都能得到拟合度很好的曲线R＞0.99；
2. 然后再对拟合出来得曲线求导就可以得到光滑的应变硬 ...

你好，origins中Sigma=K*Yita^n进行拟合，是怎么操作的，对origins使用不熟练，谢谢
赞一下(1人) 回复此楼
14楼2014-11-26 20:18:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xu91527

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
青年之上: 金币+18 2014-11-28 23:07:57
引用回帖:
13楼: Originally posted by 青年之上 at 2014-11-26 20:05:46
你好非常感谢，但在选择拟合函数选的是哪个呢？我用图中这个拟合函数后，直线变成曲线了


...

想要得到拟合效果好的曲线，单靠origin里面的拟合函数是不够的，我以前在论坛里找到别人推荐的拟合软件-1stopt，专门做拟合的，里面有三千多个拟合函数，把你的数据输入到该软件中（类似于编程），拟合完成后有最佳的拟合函数供你参考，把该函数代入到origin中编辑新的拟合公式，然后就可以得到你想要的拟合后的应力应变曲线。然后再按照某楼所说，取屈服之后、颈缩之前的数据对其求导，得到加工硬化率曲线。楼主，我只能帮你到这儿了，剩下就需要你自己摸索了，祝你成功！
赞一下 回复此楼
15楼2014-11-27 21:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青年之上

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by xu91527 at 2014-11-27 21:49:06
想要得到拟合效果好的曲线，单靠origin里面的拟合函数是不够的，我以前在论坛里找到别人推荐的拟合软件-1stopt，专门做拟合的，里面有三千多个拟合函数，把你的数据输入到该软件中（类似于编程），拟合完成后有最佳 ...

你是通过这个方法最后画出的，加工硬化率曲线的？感觉那个软件好像蛮复杂的
赞一下 回复此楼
16楼2014-11-28 21:03:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青年之上

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by xu91527 at 2014-11-27 21:49:06
想要得到拟合效果好的曲线，单靠origin里面的拟合函数是不够的，我以前在论坛里找到别人推荐的拟合软件-1stopt，专门做拟合的，里面有三千多个拟合函数，把你的数据输入到该软件中（类似于编程），拟合完成后有最佳 ...

你好，你有1stopt的破解版吗？能发给我吗，非常非常感谢
赞一下 回复此楼
17楼2014-11-28 23:09:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cc3m3m

银虫 (小有名气)
楼主，你好，请问你的问题解决了吗，是怎么处理的，我也遇到了同样的问题，谢谢你！
赞一下 回复此楼
行者常至，为者常成。
18楼2016-08-10 10:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i777antony

新虫 (初入文坛)
引用回帖:
18楼: Originally posted by cc3m3m at 2016-08-10 10:49:42
楼主，你好，请问你的问题解决了吗，是怎么处理的，我也遇到了同样的问题，谢谢你！

你会算了吗，可否指教一下
赞一下 回复此楼
19楼2017-04-25 20:52:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
