若水道

银虫 (小有名气)

[求助] 【已完结】求助各位！comsol 计算非局域效应不收敛问题已有1人参与

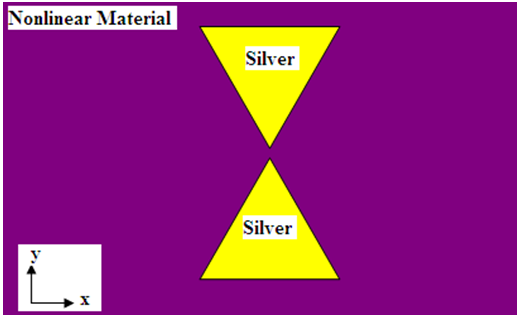

各位前辈，小弟我建了一个模型如下，来研究非局域效应对纳米金属对二次谐波增强的影响。（模型如见附件）

【已完结】求助各位！comsol 计算非局域效应不收敛问题
其中遇到的问题是计算不收敛的问题。调试了好几个月，还没眉目，请各位高手指点，不胜感激！

所建模型是0.1um*0.1um，中间放置纳米三角形金属对（边长25nm，相距1nm）。一束高斯脉冲光从左边入射，研究金属对中间的二次谐波增强情况。但计算总是不收敛（考虑非局域效应，β=0.0036c）。网格剖分试过fine、extra fine、extremely fine；时间步长试过0.01fs、0.001fs、0.001fs； 计算时间试过20fs、40fs、60fs等等。就总是不收敛，搞得焦头烂额！

请各位高手指点，或者帮忙调试一下。看一下问题可能出现在哪里。谢谢！[ Last edited by 1592203609 on 2014-11-28 at 10:44 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : nonlocal_effect_on_second_harmonic_generation_in_metal_dimmer.mph
    • 2014-11-25 09:39:24, 129.7 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
崇高必堕落，缘会终别离，积聚终消散，有命咸归死！
1楼2014-11-25 09:44:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zehung

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
錯誤�?息顯示  你的Transient electromanetic wave 中會有一個電流密度值要帶入 hybrid dynamic modal 中
運算時抓不到這個數值
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

若水道
2楼2014-11-25 12:20:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若水道

银虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by zehung at 2014-11-25 12:20:40
錯誤�?息顯示  你的Transient electromanetic wave 中會有一個電流密度值要帶入 hybrid dynamic modal 中
運算時抓不到這個數值

谢谢！
那该如何解决呢？
赞一下 回复此楼
崇高必堕落，缘会终别离，积聚终消散，有命咸归死！
3楼2014-11-25 15:26:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zehung

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
若水道(1592203609代发): 金币+50, 非常好的帖子！ 2014-11-28 10:42:26
若水道(1592203609代发): 金币+50 2014-11-28 10:43:17
若水道(1592203609代发): 金币+50 2014-11-28 10:43:30
若水道(1592203609代发): 金币+50 2014-11-28 10:43:40
錯誤�?息的判斷為下
The evaluation of the residual or the Jacobian generated an error during a time-dependent solution. An additional message states the direct error. Some possible reasons are division by zero, range and overflow errors in mathematical functions, and interpolation failure in coupling variables with time-dependent mesh transformation.
我試著跑分析 , 你的model只要將wave equation, nonlocal解除後 , 是可以運算的
結果會在silver右方會有較大的數值出現
如果你要用wave equation, nonlocal , 要先確認錯誤�?息中的zero, range and overflow errors in mathematical functions
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

若水道
4楼2014-11-26 09:42:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zehung

木虫 (小有名气)

【答案】应助回帖

另外 , 你的分析時間太長
模擬在 t =1.81e-16 就完成
多的時間確�?有在運算 , 但數值變化不大
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

若水道
5楼2014-11-26 09:51:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若水道

银虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by zehung at 2014-11-26 09:42:10
錯誤�?息的判斷為下
The evaluation of the residual or the Jacobian generated an error during a time-dependent solution. An additional message states the direct error. Some possible reasons are divisi ...

首先感谢您的调试与答复，让我看到了一丝希望，在这个忧虑和浮躁的时候

wave equation, nonlocal 之所以被锁住是因为我在里面的weak expression 中添加了 temw.jh1*test(Ax)+temw.jh2*test(Ay)，目的是为了能与下面的Hybrid dynamic model 耦合（电流密度量jh1、jh2）.解除了的话，那我的目的就没能达到。

“錯誤�?息中的zero, range and overflow errors in mathematical functions” 我再看看，谢谢您的提示！

再次感谢！
赞一下 回复此楼
崇高必堕落，缘会终别离，积聚终消散，有命咸归死！
6楼2014-11-27 09:33:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

若水道

银虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by zehung at 2014-11-26 09:51:37
另外 , 你的分析時間太長
模擬在 t =1.81e-16 就完成
多的時間確�?有在運算 , 但數值變化不大

我的分析时间稍长，是为了得到二次谐波。
