[求助] 固体火箭发动机流场的整场仿真 已有4人参与

基本问题：计算一个固体火箭发动机流场（含燃烧室），压强、马赫数分布尚可，但气相的流场不正确。
问题描述：发动机的尺寸来自文献，如图1，图2所示。
工质为冷流的氮气，设置为理想气体，采用k-epsilon湍流模型，标准壁面函数。
感觉压强、温度分布尚可（图3，图4），但流线明显不对，见下图5。
猜测可以是由于燃烧室内是层流流动，马赫数很小，而喷管内为完全发展的湍流，马赫数较高。两者不可共用一个粘流模型。尝试的措施有：
1. 分区patch，给一个初场，发现可以加速计算过程，但结果依然如此。
2. 换用不同的湍流模型（K-A，K-omegle等），结果大同小异，残差在1e-2左右，来回振荡，inlet处存在回流。

请高手指教！

固体火箭发动机流场的整场仿真

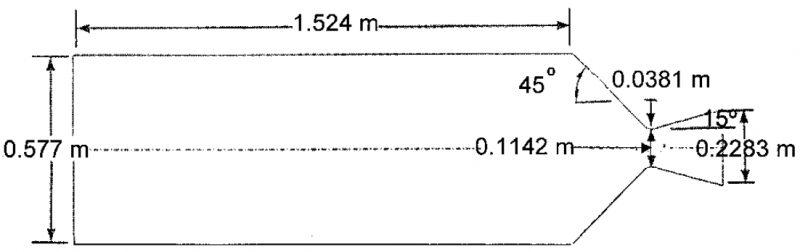

图1 结构图.png


固体火箭发动机流场的整场仿真-1

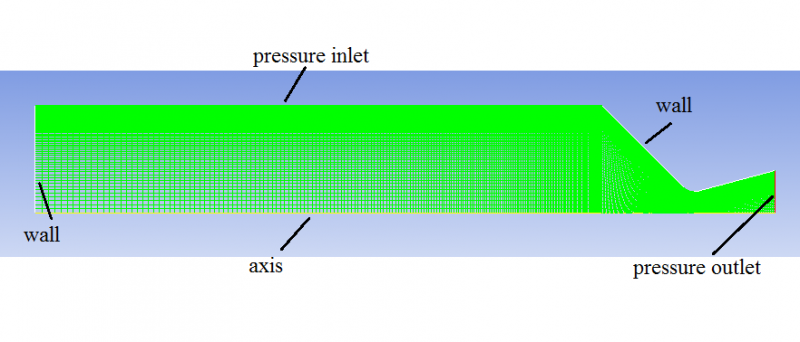

图2 网格图.png


固体火箭发动机流场的整场仿真-2

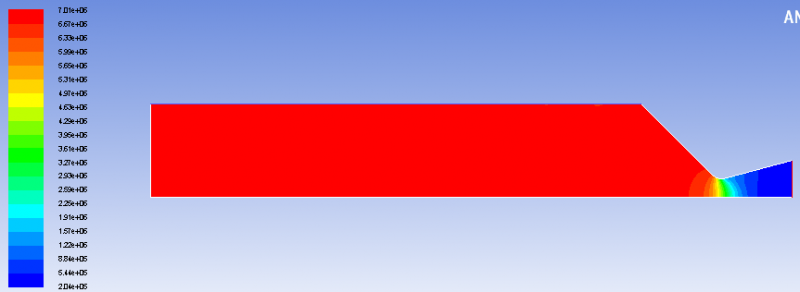

图3 pressure.png


固体火箭发动机流场的整场仿真-3

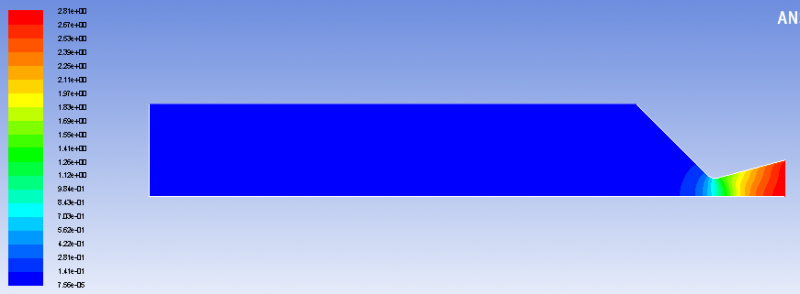

图4 .png


固体火箭发动机流场的整场仿真-4

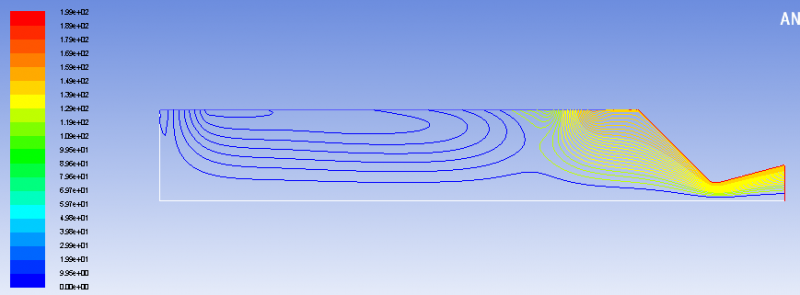

图5 pathline.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-22 20:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

changhengde

银虫 (初入文坛)
没人理吗，给一个建议也好啊
赞一下(1人) 回复此楼
2楼2014-11-24 10:36:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

神级菜鸟

铁虫 (小有名气)
LZ，你好，我遇到的问题还没到你那步，弱弱的问句，你是怎么分区的啊？？被困扰了好几天了，能给个帮助吗？
赞一下 回复此楼
无花的芒果天蓝的百合
3楼2015-04-30 16:41:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by 神级菜鸟 at 2015-04-30 16:41:33
LZ，你好，我遇到的问题还没到你那步，弱弱的问句，你是怎么分区的啊？？被困扰了好几天了，能给个帮助吗？

需要画网格的时候，将流场分成不同的区域，区域之间的交界面类型为interior（gambit可以自动设定）。看你用的软件了。但基本思想一致。
赞一下 回复此楼
4楼2015-05-01 15:55:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by 神级菜鸟 at 2015-04-30 16:41:33
LZ，你好，我遇到的问题还没到你那步，弱弱的问句，你是怎么分区的啊？？被困扰了好几天了，能给个帮助吗？

需要画网格的时候，将流场分成不同的区域，区域之间的交界面类型为interior（gambit可以自动设定）。看你用的软件了。但基本思想一致。
赞一下 回复此楼
5楼2015-05-01 15:55:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神级菜鸟

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by changhengde at 2015-05-01 15:55:41
需要画网格的时候，将流场分成不同的区域，区域之间的交界面类型为interior（gambit可以自动设定）。看你用的软件了。但基本思想一致。...

我用的是fluent 3d模型， 按照你说的画网格的时候，那应该是在icem里面分区？  我在icem里面貌似没看到分区方面，能具体指导一下吗？？

[ 发自小木虫客户端 ]
赞一下 回复此楼
无花的芒果天蓝的百合
6楼2015-05-04 13:14:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神级菜鸟

铁虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by changhengde at 2015-05-01 15:55:41
需要画网格的时候，将流场分成不同的区域，区域之间的交界面类型为interior（gambit可以自动设定）。看你用的软件了。但基本思想一致。...

我是新手，不好乱说，但各个模型的选择是不是都有一个y+的范围吧，然后根据y+再选择模型

[ 发自小木虫客户端 ]
赞一下 回复此楼
无花的芒果天蓝的百合
7楼2015-05-04 13:16:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucklhz

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
changhengde(孙?�730代发): 金币+1, 感谢应助 2015-05-06 10:38:49
孙?�730: 金币+2, 版主奖励 2015-05-06 10:39:25
虽然是轴对称，建议楼主模型不要建成轴对称型的，你修改模型为完整型的再试试。
赞一下 回复此楼
8楼2015-05-04 13:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by 神级菜鸟 at 2015-05-04 13:14:39
我用的是fluent 3d模型， 按照你说的画网格的时候，那应该是在icem里面分区？  我在icem里面貌似没看到分区方面，能具体指导一下吗？？
...

抱歉，ICEM我并不会用。
赞一下 回复此楼
9楼2015-05-05 13:46:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by 神级菜鸟 at 2015-05-04 13:16:52
我是新手，不好乱说，但各个模型的选择是不是都有一个y+的范围吧，然后根据y+再选择模型
...

Y+值也是根据需要取的，和近壁面网格划分有直接关系。应该是计算需求决定湍流模型的选择，近壁面处理函数有对Y+值 的要求。
赞一下 回复此楼
10楼2015-05-05 13:48:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
