[求助] 关于滚动轴承的ANSYS/LS-DYNA仿真问题

轴承内圈内表面和外圈外表面用的是SHELL163单元，并且为刚性体，约束内圈内表面X方向移动和绕Y,Z轴旋转（轴承旋转轴是X轴），约束外表面所有自由度。载荷都是加在内圈内表面（SHELL163）PART上，径向力以RBFZ施加，转速以RBOX施加。然后滚动体，内圈，外圈，保持架都是SOLID164单元，线弹性材料。分别建立滚动体和内圈、外圈、保持架3对接触，自动面-面接触。

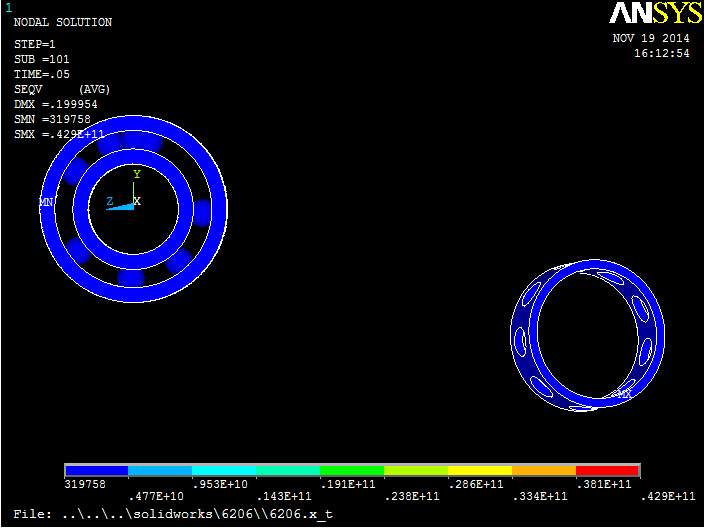

每次结果转一会会，保持架都跑到外面去了。但是发现只加转速或者只加径向力的时候，仿真动画是正确的，就是两个载荷一起施加保持架就会跑离，急求大神帮忙，在仿真区发帖都没人理啊。。。。

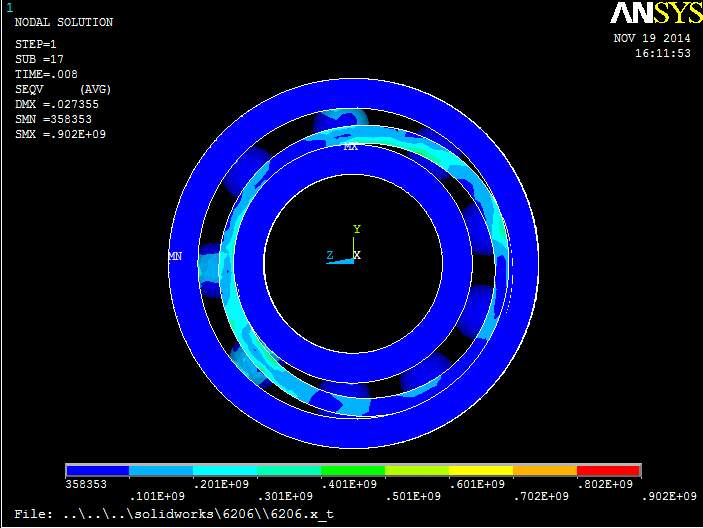

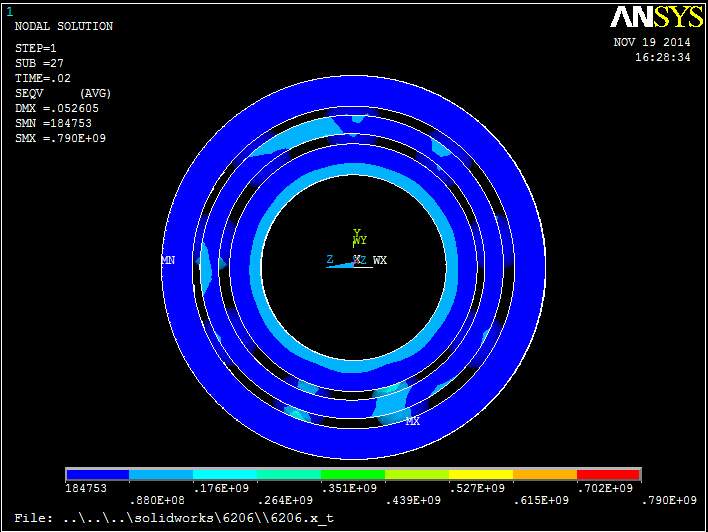

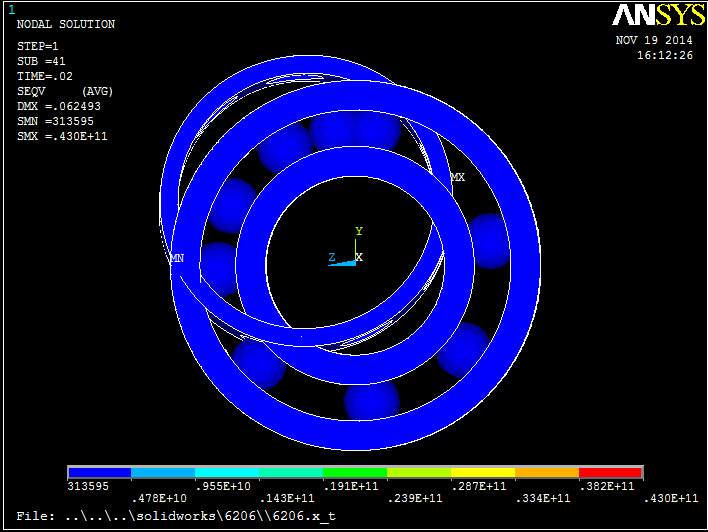

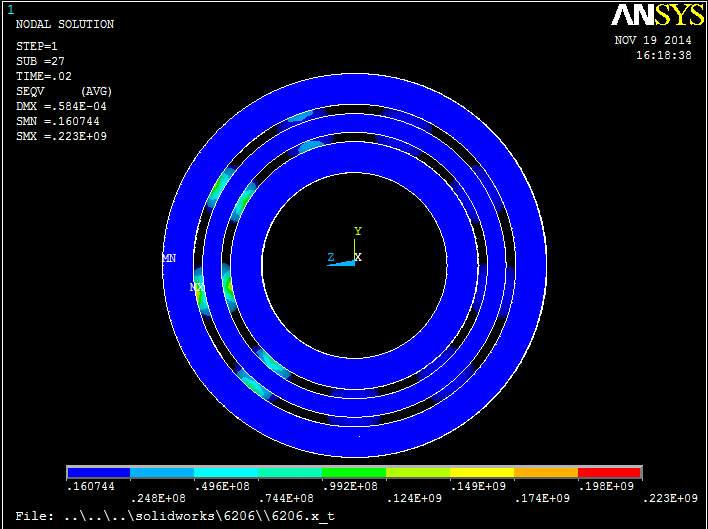

附上等效应力的云图。
