应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 制备成型 » 凝胶成型陶瓷环开裂
121/2返回列表12下一页
查看: 1943  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

WY532672956

铁虫 (小有名气)

[交流] 凝胶成型陶瓷环开裂

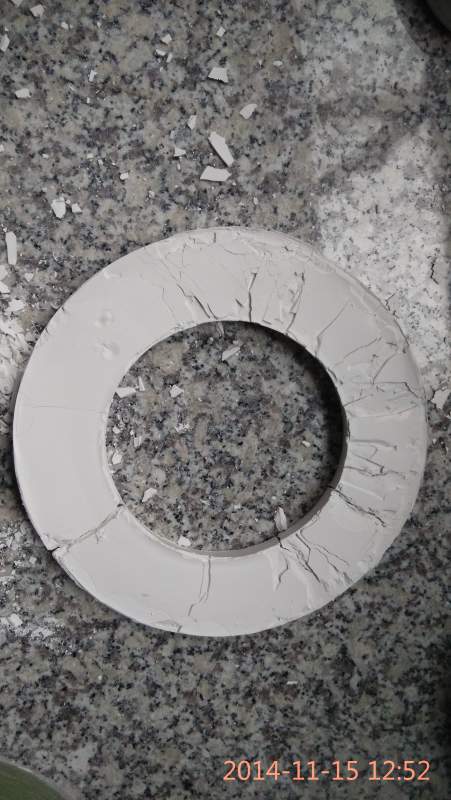

1、凝胶成型氧化铝陶瓷环在干燥的时候就会出现开裂现象，但是做大型陶瓷圆板(直径大概有18cm左右)的时候就不会，这是什么原因？

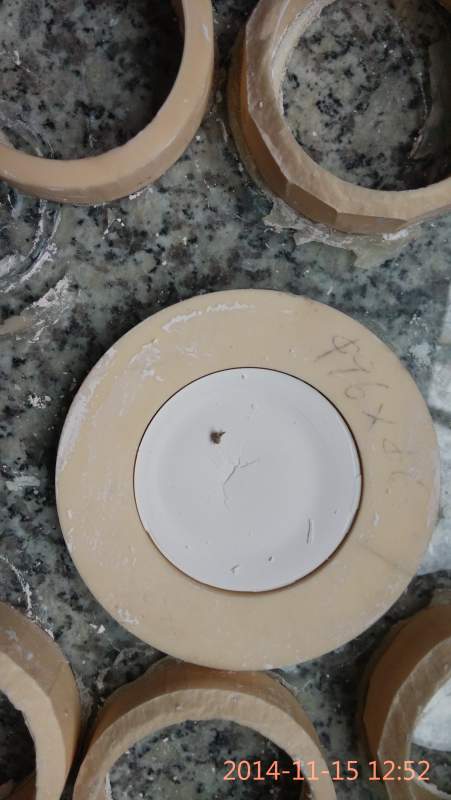

2、同样的配方已经制备方法，做小型（直径在5-6cm以内）氧化铝陶瓷圆板的时候也会中间凹陷下去甚至洞穿，这又是咋回事呢？

凝胶成型陶瓷环开裂


凝胶成型陶瓷环开裂-1
回复此楼

» 收录本帖的淘帖专辑推荐

注凝

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
守静、安然
1楼 2014-11-15 13:10:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wmmkll

捐助贵宾 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
环装的收缩时应力比较大，干燥时下面垫点微珠。后面那个是不是固含量低，或者浆料不均匀
赞一下(1人) 回复此楼
3楼2014-11-17 08:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

短梦依然

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
图一表面氧阻聚，图二应该是浆料流动性一般

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-11-16 00:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WY532672956

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 短梦依然 at 2014-11-16 00:47:54
图一表面氧阻聚，图二应该是浆料流动性一般

氧阻聚照应我知道，但是这个是小工件直接从上面穿到下面。应该不是氧阻聚效应导致的吧？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
守静、安然
4楼2014-11-18 17:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WY532672956

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by WY532672956 at 2014-11-18 17:31:53
氧阻聚照应我知道，但是这个是小工件直接从上面穿到下面。应该不是氧阻聚效应导致的吧？
...

再说上面的那个环状的干燥之前是完好的。干燥不久之后就环直接断开了

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
守静、安然
5楼2014-11-18 17:33:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WY532672956

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by wmmkll at 2014-11-17 08:41:58
环装的收缩时应力比较大，干燥时下面垫点微珠。后面那个是不是固含量低，或者浆料不均匀

垫上微珠就可以保证环不断开么？如果是，那要垫哪样的微珠啊？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
守静、安然
6楼2014-11-18 17:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短梦依然

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by WY532672956 at 2014-11-18 17:33:30
再说上面的那个环状的干燥之前是完好的。干燥不久之后就环直接断开了
...

请问楼主用何种干燥机制

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-11-18 17:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WY532672956

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 短梦依然 at 2014-11-18 17:36:25
请问楼主用何种干燥机制
...

目前就是自然阴干啊。这个我也知道不合适。但是由于是实验阶段。就没管那么多。现在的问题是图一取出来不久就裂开。图二是成型的时候还没开始脱模就洞穿了

[ 发自小木虫客户端 ]
赞一下 回复此楼
守静、安然
8楼2014-11-19 08:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

短梦依然

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by WY532672956 at 2014-11-19 08:51:53
目前就是自然阴干啊。这个我也知道不合适。但是由于是实验阶段。就没管那么多。现在的问题是图一取出来不久就裂开。图二是成型的时候还没开始脱模就洞穿了
...

既然你的坯体这么快断裂，就要考虑的浆料性质如何了，是否球磨均匀，流动性如何，另，尽量避免脱模时的内应力，干燥最好保证一定湿度，降低干燥速度，仅供参考
赞一下 回复此楼
9楼2014-11-19 12:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philipkou

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
gel-casting吗？你固相含量是多少？太小，比如50%左右凝胶后干燥收缩还是很大的，中间的模芯要趁坯体还软的时候取出来，不然等全干了一定会撑裂的。
关于圆板中心开裂，应该是反应条件的问题，我是用恒温恒湿箱做的，坯体干燥变形很小。只有表面有一定起皮，其余完美。
赞一下 回复此楼
10楼2014-12-14 20:39:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 WY532672956 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
