[求助] 异质结IV曲线为什么是这个样子的 已有1人参与

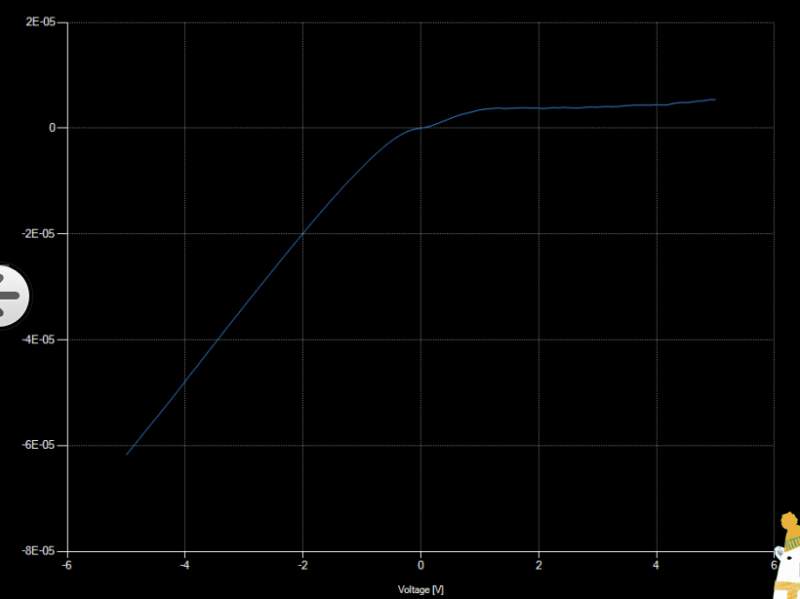

测试了一个PN结的IV曲线，为什么是反着的？

异质结IV曲线为什么是这个样子的
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
微笑拥抱每一天,做像向日葵般温暖的女子。
1楼 2014-11-14 15:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rdwjf

捐助贵宾 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
挥泪天使: 金币+10, ★★★★★最佳答案 2014-11-14 23:24:57
没把线接反了。
你怎么定的正负极呢。
赞一下 回复此楼
2楼2014-11-14 15:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

挥泪天使

荣誉版主 (知名作家)

sunny 阳光大师姐

优秀版主优秀版主
引用回帖:
2楼: Originally posted by rdwjf at 2014-11-14 15:20:15
没把线接反了。
你怎么定的正负极呢。

测试的仪器本身有正负极吗？我测试时源漏从（-5~+5和+5~-5）都试过了，还是这个样子的啊
赞一下 回复此楼
微笑拥抱每一天,做像向日葵般温暖的女子。
3楼2014-11-14 15:22:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rdwjf

捐助贵宾 (知名作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 挥泪天使 at 2014-11-14 15:22:28
测试的仪器本身有正负极吗？我测试时源漏从（-5~+5和+5~-5）都试过了，还是这个样子的啊...

你是异质结。
异质结是由两种材料组成的。
这两种材料分别是P型N型？
异质结是PN型，PP型，NN型，还是其他什么类型？

同质结，P接正，N接负。

异质结复杂点
赞一下 回复此楼
4楼2014-11-14 15:29:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

挥泪天使

荣誉版主 (知名作家)

sunny 阳光大师姐

优秀版主优秀版主
引用回帖:
4楼: Originally posted by rdwjf at 2014-11-14 15:29:25
你是异质结。
异质结是由两种材料组成的。
这两种材料分别是P型N型？
异质结是PN型，PP型，NN型，还是其他什么类型？

同质结，P接正，N接负。

异质结复杂点...

异质结啊，我也不知道仪器的哪根线是正，我是随便结的，但是设置源漏电流时分别设置了从负到正和从正到负，结果是一样的
赞一下 回复此楼
微笑拥抱每一天,做像向日葵般温暖的女子。
5楼2014-11-14 15:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

挥泪天使

荣誉版主 (知名作家)

sunny 阳光大师姐

优秀版主优秀版主
引用回帖:
4楼: Originally posted by rdwjf at 2014-11-14 15:29:25
你是异质结。
异质结是由两种材料组成的。
这两种材料分别是P型N型？
异质结是PN型，PP型，NN型，还是其他什么类型？

同质结，P接正，N接负。

异质结复杂点...

还有我在文献上看到过跟我一样的曲线，说是叫NP结，但我查不到他和PN结有什么区别
赞一下 回复此楼
微笑拥抱每一天,做像向日葵般温暖的女子。
6楼2014-11-14 15:33:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rdwjf

捐助贵宾 (知名作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 挥泪天使 at 2014-11-14 15:32:54
异质结啊，我也不知道仪器的哪根线是正，我是随便结的，但是设置源漏电流时分别设置了从负到正和从正到负，结果是一样的...



那你把两根线反过来不就行了。



你所谓“从负到正和从正到负”估计是从正5V测到-5V还有从-5V测到正5V，一般没有回线都是一样的。

最终，你还是要知道哪根正哪根负。

否则怎么分析啊
赞一下 回复此楼
7楼2014-11-14 15:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

挥泪天使

荣誉版主 (知名作家)

sunny 阳光大师姐

优秀版主优秀版主
引用回帖:
7楼: Originally posted by rdwjf at 2014-11-14 15:36:28


那你把两根线反过来不就行了。



你所谓“从负到正和从正到负”估计是从正5V测到-5V还有从-5V测到正5V，一般没有回线都是一样的。

最终，你还是要知道哪根正哪根负。

否则怎么分析啊...

好的，我知道了，我在重新接一下试试
赞一下 回复此楼
微笑拥抱每一天,做像向日葵般温暖的女子。
8楼2014-11-14 15:37:36
