zc19910822木虫 (初入文坛)
|
[求助]
关于滚动轴承的ANSYS/LS-DYNA仿真问题
|
|

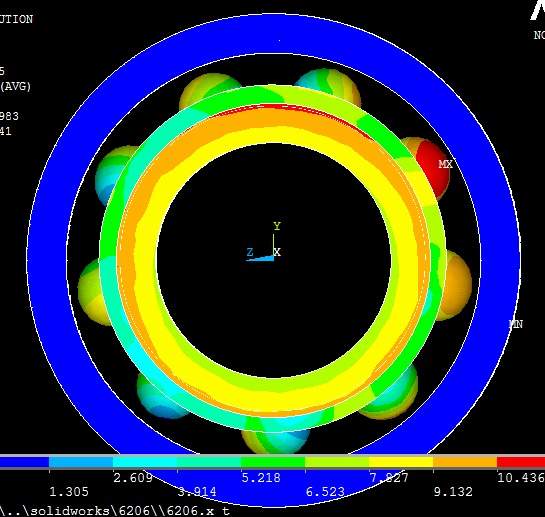

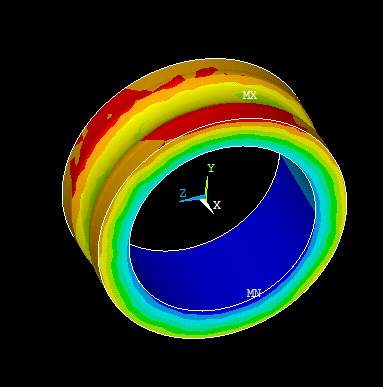

我仿真的是深沟球轴承6206。内圈内表面和外圈外表面用的是SHELL163单元，并且为刚性材料，轴承旋转轴是X轴，约束内表面X方向移动和绕Y,Z轴旋转，约束外表面所有自由度。载荷都是加在内圈内表面（SHELL163）PART上，径向力以RBFZ施加，转速以RBOX施加。然后滚动体，内圈，外圈，保持架都是SOLID164单元，线弹性材料。接触我是将9个滚动体设置成一个PART，然后分别和内圈、外圈、保持架设置了3对接触，自动面面接触。 仿真结果不对，滚动体、保持架、内圈全都挤到一起了。约束，载荷或者接触设置可能不对。有很多文献关于做这个的，都是这么设置，希望有做过这个的大神能详细给指导一下，谢谢了。  111.jpg  222.jpg |
