[求助] 请加大家一个关于电池的电压-比容量作图的问题已有1人参与

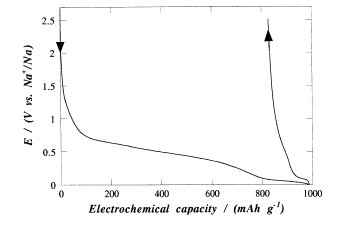

想画一个类似于图1的图片，但是每次画出来都是图2 的样子，所以想请教各位图1是怎么画出来的~多谢了



回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

锂电池第一次恒流充电开始时电压一下子升得很高，然后突然回降是为什么已经有12人回复
求助电池充放电曲线origin作图问题已经有20人回复
如何画充放电的图已经有7人回复
请大家看看我测得纽扣电池的放电曲线，帮我分析下原因？已经有14人回复
来ATL一个月后对锂电若干问题的疑惑已经有8人回复
组装完的扣式电池外部电压迅速降低是什么原因啊已经有20人回复
请教关于钠空气电池的几个基本问题已经有11人回复
纽扣电池第一个充电曲线电压上不去而成锯齿曲线，怎么回事？请教下已经有26人回复
纽扣电池开路电压低已经有27人回复
组装好的模拟扣式电池电压问题已经有16人回复
有关锂离子电池开路电压的问题已经有19人回复
装好的电池静置一个月后电压为什么会下降已经有10人回复
【求助】求锂电池电压内阻的测试机理已经有13人回复
【讨论】大家讨论一下，纽扣电池开路电压低的原因有哪些已经有16人回复
【求助】我的锂电池开路时电压时正值，怎么一放电就成了负值了？已经有19人回复
【求助】Land测试系统测试纽扣电池时，初始电压代表什么意思已经有13人回复
【求助】如何绘制微分容量电压曲线已经有7人回复
【求助】关于组装2032扣式电池零电压问题已经有7人回复
【求助】关于磷酸铁锂电池的化成电压已经有12人回复
【讨论】关于电池的开路电压请教一下大家！已经有12人回复

1楼2014-11-11 18:03:54

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bitalien

木虫 (著名写手)

应助: 8 (幼儿园)
金币: 2504.3
散金: 2016
红花: 7
帖子: 2323
在线: 320.5小时
虫号: 2840601
注册: 2013-12-01
专业: 电化学

【答案】应助回帖

感谢参与，应助指数 +1

严格来说图2才是正确的，分别对应放电和充电曲线。
如果要画成图一的话，需要使用到Origin图层叠加，先把充电曲线的X轴方向翻转，然后和放电曲线图层叠加在一起就可以了。
希望有帮助

赞一下(1人)

回复此楼

2楼2014-11-11 20:15:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

史前火山

木虫 (正式写手)

打酱油大队拉拉队长

应助: 31 (小学生)
金币: 3419.7
散金: 526
红花: 4
帖子: 464
在线: 87.7小时
虫号: 781124
注册: 2009-05-27
性别: GG
专业: 电气科学与工程

引用回帖:

2楼: Originally posted by bitalien at 2014-11-11 20:15:25
严格来说图2才是正确的，分别对应放电和充电曲线。
如果要画成图一的话，需要使用到Origin图层叠加，先把充电曲线的X轴方向翻转，然后和放电曲线图层叠加在一起就可以了。
希望有帮助

原来是这样…

[ 发自小木虫客户端 ]
