关于电化学刻蚀制备硅量子点的问题 已有3人参与
|
|

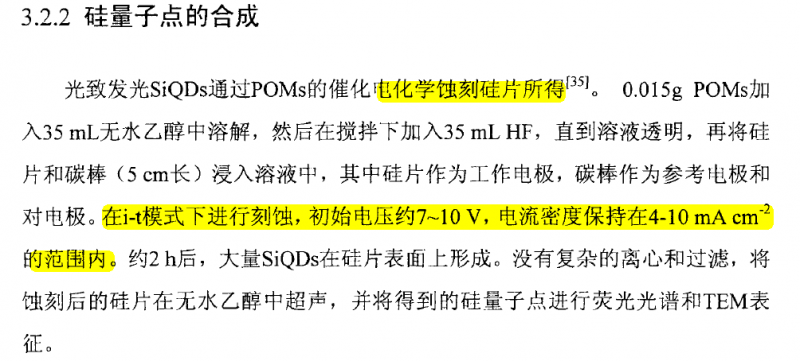

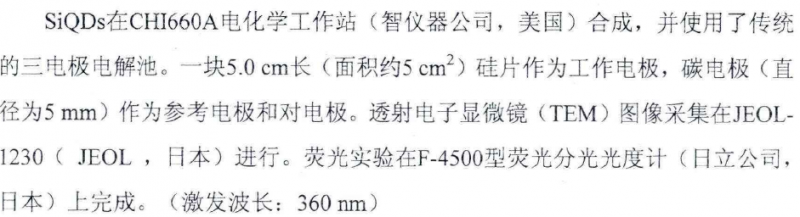

之前看苏州大学康振辉教授的方法，但其中用到直流电源，我们实验室没有，所以没有考虑。 又看到湖南师范大学的张友玉教授带的几个博硕论文，也是用电化学刻蚀法。 但他们用的是CHI660A电化学工作站，针对这个，小弟有几个问题，敬请高手解答： （1）其中，“一块5.0 cm长(面积约5 cm2)硅片作为工作电极,碳电极(直径为5 mm)作为参考电极和对电极“， 此处的碳电极作为参考电极和对电极， 三电极体系如何组装？ （2）其中，组装好三电极后，”在i-t模式下进行刻烛,初始电压约7-10 V,电流密度保持在4-10 mA cm2的范围内。” 此处的i-t模式指的是什么？是时间电流曲线吗？怎么设置参数？  捕获.PNG  捕获1.PNG |
回复此楼» 收录本帖的淘帖专辑推荐
 介电材料 |
» 猜你喜欢
固相反应中颗粒形貌变化计算模拟学习求助
已经有0人回复
-
电催化氧化技术处理高盐难降解废水具备独特优势
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有93人回复
-
电化学水处理四种主流阳极材料性能与工况适配性对比探讨
已经有0人回复
-
深圳理工大学-深圳大学联合培养项目2027年接收推荐免试研究生
已经有2人回复
-
铁离子电池求助
已经有0人回复
-
想问为什么自制半电池循环只有50圈？
已经有0人回复
-
硕士研究生全国统考 英语二真题合集
已经有0人回复
-
2027年申博自荐信
已经有0人回复
-
电催化、芬顿、臭氧三大高级氧化工艺工程优缺点横向对比
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 量子点敏化电池I-V曲线测试问题
已经有9人回复
- 铜片用于量子点电池的组装问题
已经有15人回复
- 量子点敏化电池的测试方法问题
已经有7人回复
- 用ITO做工作电极，都是有哪些修饰方法？
已经有5人回复
- 在l量子点敏化太阳能电池中电极一般使用P25还是钛酸盐水解制备，谢谢大家哟！
已经有3人回复
- 硅量子点大小调控
已经有21人回复
- CZTS太阳能电池
已经有6人回复
- Chem Soc Rev上最新发表的CdSe 与 CdTe量子点的电化学性质
已经有56人回复
- 为什么物质会引起量子点的荧光峰向长波方向移动？
已经有15人回复
- 关于制备的磷酸铁锂的颜色问题
已经有10人回复
- 量子点敏化二氧化钛电化学表征
已经有9人回复
- 合成的GSH稳定的CdTe/ZnS量子点荧光很强但电化学发光没有，而我要用ECL
已经有12人回复
- 【求助】一个没想清楚的问题—纳米粒子和量子点的区别
已经有21人回复
- 【求助】关于核壳结构的制备
已经有24人回复
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 12907.5
- 红花: 366
- 帖子: 7695
- 在线: 2176.6小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sdlaoyin007: 金币+50, ★★★★★最佳答案, 非常感谢 2014-11-10 16:36:44
感谢参与，应助指数 +1
sdlaoyin007: 金币+50, ★★★★★最佳答案, 非常感谢 2014-11-10 16:36:44
|
要腐蚀硅必须有F-的存在，而F-的存在限制了玻璃类器皿和电极（参考电极）的使用，因此，文献采用了用碳电极代替常规的玻璃类参考电极，而且，可以将对电极与参考电极合并成一个电极使用，因此，体系实际上就是两电极体系（工作电极，对电极+参考电极），将电化学工作站上的参考电极夹与对电极夹一起夹到对电极上；当然，也可以理解成使用分离的两个碳电极，一个夹对电极，一个夹参考电极。由于体系使用了高电压（7-10V）,即使参考电极的电位不稳定，也对实验没有太大影响。由于实验是控制电压，因此，电化学工作站工作模式是恒电位模式，记录的数据就是电流-时间曲线，就是你所说的i-t模式。 由于不同电化学工作站菜单名称不完全相同，你只需要在菜单中找可以设置电压和时间的子菜单就可以了。 |
2楼2014-11-10 16:04:51
sdlaoyin007
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 4379.5
- 散金: 42
- 帖子: 301
- 在线: 299.9小时
- 虫号: 1188401
- 注册: 2011-01-12
- 性别: GG
- 专业: 电化学分析
3楼2014-11-10 16:39:14
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 12907.5
- 红花: 366
- 帖子: 7695
- 在线: 2176.6小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
4楼2014-11-10 17:18:08
sdlaoyin007
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 4379.5
- 散金: 42
- 帖子: 301
- 在线: 299.9小时
- 虫号: 1188401
- 注册: 2011-01-12
- 性别: GG
- 专业: 电化学分析
5楼2014-11-11 09:03:25
bitalien
木虫 (著名写手)
- 应助: 8 (幼儿园)
- 金币: 3011.3
- 散金: 2016
- 红花: 8
- 帖子: 2440
- 在线: 325.1小时
- 虫号: 2840601
- 注册: 2013-12-01
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
sdlaoyin007: 金币+50, ★★★★★最佳答案 2014-12-10 09:46:23
sdlaoyin007: 金币+10, ★★★★★最佳答案 2015-03-15 11:15:48
感谢参与，应助指数 +1
sdlaoyin007: 金币+50, ★★★★★最佳答案 2014-12-10 09:46:23
sdlaoyin007: 金币+10, ★★★★★最佳答案 2015-03-15 11:15:48
|
首先，楼上已经对于电极的组装解释的很清楚，由于该实验的特殊性，完全可以使用两电极体系替代三电极体系，即碳电极同时作为参比电极和对电极。实验的时候工作电极夹子夹硅片，参比和对电极夹子同时夹到碳电极上就可以了。 第二，i-t模式指的就是恒电位模式，因为工作站记录电流i随时间t的变化曲线和数据，所以也可以成为i-t模式或计时电流模式。至于初始电压7~10V就是实验中设定的恒电压范围，当然是从该范围中选择一个固定的。而电流密度保持在4-10 mA cm2的范围是实验结果中得到的，也就是i-t曲线上读出来的。这样解释清楚了吗？ 至于i-t模式的使用，在CHI工作站系列，你在工作菜单里找“计时电流”就是了，英文为chronoamperometry，可能较低级的工作站里没有这个选项。其他的工作站我不了解，可能也会成为“恒电势”模式？ |
6楼2014-11-12 11:19:45
