量子点敏化电池I-V曲线测试问题 已有1人参与
|

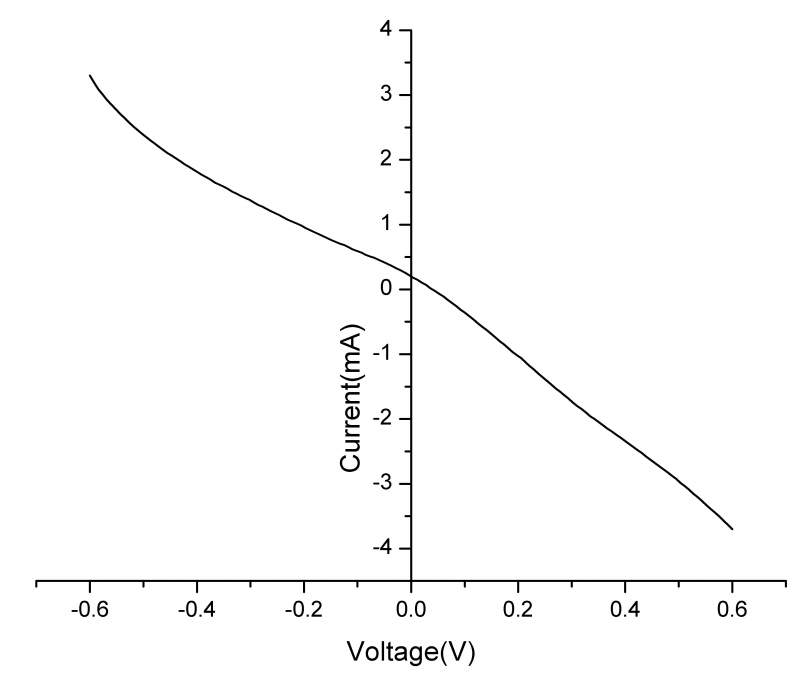

最近封装了一个量子点敏化电池的简易材料，利用Keithley2400太阳能测试系统直接测定了电池的I-V曲线，可是测定的I值基本全为负值，而且为一直线，说明测定的为一电阻。请问各位大神，我出现这种情况的原因是什么，大家有没有遇到过这种情况，望各位同学们给出意见，万分感谢！ 8-3.jpg |
回复此楼» 猜你喜欢
醋酸盐体系溶胶凝胶法合成富锂锰基正极
已经有1人回复
-
牛磺酸钠
已经有1人回复
-
物理化学论文润色/翻译怎么收费?
已经有185人回复
-
Renlab@monash全奖博士机会，最后三天！
已经有0人回复
-
今年面上没有消息，想来是没了，散个金攒攒人品，为明年祈福
已经有582人回复
-
合肥工业大学854仪器技术综合专业课考研
已经有0人回复
-
27年电化学博士毕业，想找海外QS前50的高校读博后求推荐
已经有3人回复
-
27年电池/材料类博士申请
已经有1人回复
-
2027年博士申请或转博科研助理 求推荐
已经有1人回复
-
请问谁有2025最新影响因子Excel表？金币求助！
已经有17人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 染料敏化太阳能电池 对电极催化剂 10大综述论文汇总
已经有42人回复
- 循环伏安曲线测试问题
已经有5人回复
- 太阳能电池填充因子高，但是效率低
已经有6人回复
- 染料敏化太阳能电池I-V曲线测试的问题
已经有6人回复
- 太阳能电池中的最大输出功率能用电化学工作站测吗？
已经有4人回复
- 石墨烯能用于晶体硅太阳能电池吗？
已经有21人回复
- 量子点异质结太阳能电池和量子点敏化太阳能电池的比较
已经有7人回复
- 量子点敏化电池的测试方法问题
已经有7人回复
- 染料敏化太阳能电池（DSSC） 里面的填充因子(FF) 是测出来的吗？
已经有7人回复
- 染料敏化太阳能电池2013年巨大突破《Scientific Reports》最新报告
已经有229人回复
- 有机聚合物太阳能电池没有转换率是怎么回事？
已经有4人回复
- 光电流 暗电流 量子点敏化太阳能电池
已经有7人回复
- 光阳极I-V特性曲线暗电流和光电流几乎一样大？
已经有7人回复
- 染料敏化太阳电池中电化学工作站三电极与二电极的联系与区别
已经有21人回复
- 急问：太阳能效率测试仪器
已经有9人回复
- 量子点敏化二氧化钛电化学表征
已经有9人回复
- 电池比能量计算
已经有3人回复
- 三元18650电池循环一致性不稳
已经有5人回复
- 【求助】请问哪里有卖单晶硅太阳能电池的
已经有3人回复
xiewangsun
金虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 2074.5
- 红花: 9
- 帖子: 358
- 在线: 74.6小时
- 虫号: 2632419
- 注册: 2013-09-03
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
klxiaoyuer: 金币+20, ★★★★★最佳答案 2014-09-03 11:02:53
感谢参与，应助指数 +1
klxiaoyuer: 金币+20, ★★★★★最佳答案 2014-09-03 11:02:53
|
可以预测，在负偏压很高情况下，I-V曲线如一般曲线前段所示是水平的，此时相对应的是总的光产生电流；在常规电池来说，在偏压从负到正甚至在0.6V（如HIT电池）时，相关曲线一直保持水平状态；而在0.6-0.7V及其以后，曲线迅速随偏压增高而下降从而保持了良好的填充因子。这里需要说明的是随着偏压增加，其内建势垒削弱且体复合率增加。当体复合率完全等于产生率时，得到开路电压值。 在本图中，可以看到其开路电压近似在0.7V左右（偏压不低），而相应的产生电流则甚至在一定负偏压时都衰减很明显。像这种较平缓的曲线直接分析可以得到的是填充因子较低，相对应的是串联电阻值较高。如图所示是相关曲线随串联电阻的变化： 很抱歉我还没有学会在小木虫回复贴中上传图片。。。。。。概述一下就是串联电阻主要影响短路电流，对填充因子影响则是最明显的。当串联电阻较高时，得到的偏压在0到开路电压之间的线段近似为直线。串联电阻受影响因素很多，如栅极电阻、接触电阻等。 可以看到相关曲线近似成一直线，主要为串联电阻的影响。当然，像诸如掺杂浓度以及低的TCO功函数也会造成一定的病态曲线，但其填充因子的变化都伴随这开路电压的衰减；而少量体缺陷伴随着短路电流的衰减，而大量体缺陷伴随着短路电流、开路电压以及填充因子的明显衰减。所以，综合来看串联电阻高是主要因素。 |
» 本帖已获得的红花（最新10朵）
码农山泉2楼2014-09-03 09:26:49
xiewangsun
金虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 2074.5
- 红花: 9
- 帖子: 358
- 在线: 74.6小时
- 虫号: 2632419
- 注册: 2013-09-03
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
3楼2014-09-03 09:34:22
klxiaoyuer
木虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 2966.4
- 红花: 2
- 帖子: 305
- 在线: 262.6小时
- 虫号: 2061304
- 注册: 2012-10-14
- 专业: 半导体材料
4楼2014-09-03 11:04:40
xiewangsun
金虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 2074.5
- 红花: 9
- 帖子: 358
- 在线: 74.6小时
- 虫号: 2632419
- 注册: 2013-09-03
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
|
这个。。。一般来说应该是尽量减小栅线接触、接触电阻等等吧，这个一般都与相关的工艺有关系，一般都需要参照标准工艺去仔细分析每一步。 一些简单的链接：http://www.2ic.cn/html/59/t-356259.html http://muchong.com/html/201108/3500129.html http://cdmd.cnki.com.cn/Article/CDMD-10056-1013040747.htm 最后一篇在中国知网中，从简介看到它从多个渠道降低了相关电阻。 |
5楼2014-09-03 12:14:50
