[求助] Gleeble3500 钛合金热模拟问题 已有2人参与

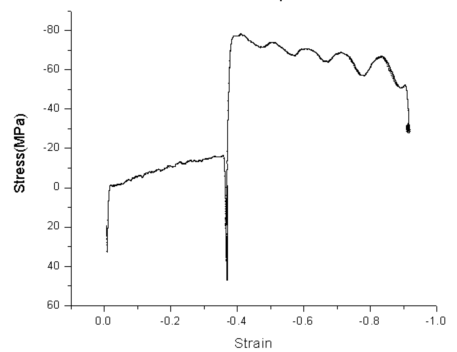

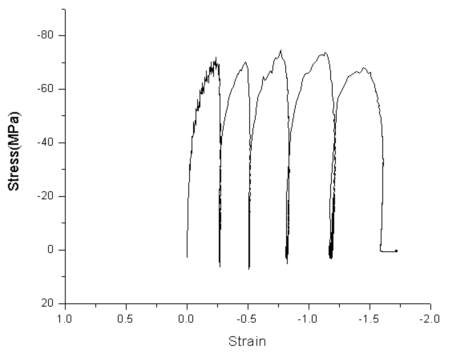

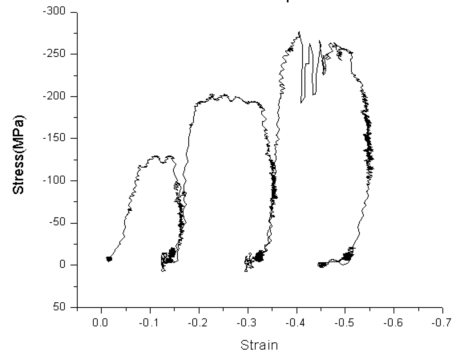

不知道有没有人在Gleeble3500或Gleeble其它型号上做过钛材的压缩试验没有，尤其是TC4,见图1，图2，测得应力应力应变曲线是这样的？为什么应力应变不是平滑的，而是波动的？而TC18样品的应力应变曲线明显没有TC4的大，见图3；一般钢样的应力应变曲线就平滑很多，见图4。还请高人指点一二！谢谢！（不好意思，因为我是新手，没有多少金币）

Gleeble3500 钛合金热模拟问题


Gleeble3500 钛合金热模拟问题-1


Gleeble3500 钛合金热模拟问题-2


Gleeble3500 钛合金热模拟问题-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-07 14:31:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zfjinglei

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你这曲线做的有问题吧，应力应变怎么能出现负值，gleeble数据前面有部分不能用，因为那部分还没有开始变形，在利用origin作图的时候应该去掉的。
赞一下 回复此楼
2楼2014-11-07 14:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

greatcaixw

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zfjinglei at 2014-11-07 14:37:11
你这曲线做的有问题吧，应力应变怎么能出现负值，gleeble数据前面有部分不能用，因为那部分还没有开始变形，在利用origin作图的时候应该去掉的。

一般压缩都是负值，拉伸才是正值呀！前面那部分要删除的数据不多，无效部分的时间很短。
赞一下 回复此楼
3楼2014-11-26 15:25:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poel29

新虫 (小有名气)

【答案】应助回帖

流变曲线出现波动可能跟试样的导电导热有关，不知道你有没有把试样两端磨一磨，还有垫没垫钽片。。。
赞一下 回复此楼
4楼2014-11-26 19:31:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

皋高

银虫 (小有名气)
第二张，好像八分音符
赞一下 回复此楼
小木虫,学术科研第一站,为中国学术科研免费提供动力
5楼2014-11-27 11:37:03
