[求助] 求助小木虫的科研大牛帮俺解决个问题 已有1人参与

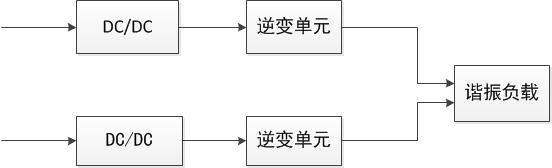

小人正在做逆变器并联的研究,如图中两个逆变器并联需要考虑均流问题,若两个逆变单元出来的电流不一样,我想从后面进行电流采样去调节前面的DC/DC电路,让每个逆变单元的输入电压多一点或者少一点,使两个逆变单元的电流近似相等。。。。。。中间的方法(准备用FPGA控制逆变器)小人思考好长时间没头绪,,请大神帮忙,,金币不多,,有的我全给你。。谢谢啦。。

求助小木虫的科研大牛帮俺解决个问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

等着最对的你。。。。。。。。。。。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

demonjordan

木虫 (著名写手)

兄弟在研究逆变器吗?有没有逆变器设计方面的书籍或者资料分享或者介绍下!谢谢了!
我思故我在
2楼2014-10-30 16:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_faith

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
这个肯定需要反馈控制,“若两个逆变单元出来的电流不一样”:说明你需要检测两个电流只差,用运放的减法电路,或对两个电流采样、A/D转换后在控制器内进行比较,然后用电流差调节一个逆变单元即可
太初有道,道与 神同在,道就是 神(约1:1)
3楼2014-10-30 16:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dengchaoyun

新虫 (小有名气)

引用回帖:
2楼: Originally posted by demonjordan at 2014-10-30 16:22:53
兄弟在研究逆变器吗?有没有逆变器设计方面的书籍或者资料分享或者介绍下!谢谢了!

我也是菜鸟。。。
等着最对的你。。。。。。。。。。。
4楼2014-11-04 19:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dengchaoyun

新虫 (小有名气)

引用回帖:
3楼: Originally posted by rock_faith at 2014-10-30 16:44:01
这个肯定需要反馈控制,“若两个逆变单元出来的电流不一样”:说明你需要检测两个电流只差,用运放的减法电路,或对两个电流采样、A/D转换后在控制器内进行比较,然后用电流差调节一个逆变单元即可

首先谢谢你,我是想做成闭环控制,控制是采用FPGA,调节的是DC/DC电路,我在想怎么通过这个电流的差值(作比较的话输出高或低电平)去用FPGA输出脉冲给DC/DC电路。我刚开始接触这当面的东西,以后还希望多和你交流。
等着最对的你。。。。。。。。。。。
5楼2014-11-04 19:31:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dengchaoyun

新虫 (小有名气)

引用回帖:
2楼: Originally posted by demonjordan at 2014-10-30 16:22:53
兄弟在研究逆变器吗?有没有逆变器设计方面的书籍或者资料分享或者介绍下!谢谢了!

逆变器的??你可以在知网下载啊,,那你或者看电力电子技术。。
等着最对的你。。。。。。。。。。。
6楼2014-11-04 19:33:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rock_faith

金虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by dengchaoyun at 2014-11-04 19:31:54
首先谢谢你,我是想做成闭环控制,控制是采用FPGA,调节的是DC/DC电路,我在想怎么通过这个电流的差值(作比较的话输出高或低电平)去用FPGA输出脉冲给DC/DC电路。我刚开始接触这当面的东西,以后还希望多和你交流 ...

不应该用比较器,比较器的输出非高即低,无法反映差值的大小。因为,无论A与B相差0.1V与相差1V,输出都是高(或低)电平,应该使输出能够表示差值的大小
太初有道,道与 神同在,道就是 神(约1:1)
7楼2014-11-04 20:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

robotouch

银虫 (正式写手)

逆变器我不懂,但是做控制最好不要用FPGA! 这样你会花太多时间纠结程序代码上。FPGA不好玩!

[ 发自小木虫客户端 ]
Weneedpredator!
8楼2014-11-05 07:37:38
