[求助]
请高手帮忙将这个计算结果转化为ESP图已有1人参与
|
| 我在用Gaussian view 打开这个input 文件的时候老是显示错误，但是我是新手又不知道错在哪里，所以哪位高手能不能知道一下，看input 文件哪里有错误，帮忙生成ESP图呢？ |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : a-freq.gjf
2014-10-21 14:06:28, 2.63 K
» 猜你喜欢
超导转变温度NaN
已经有4人回复
-
华南师范大学先进光电子研究院电子纸团队诚聘2026级博士研究生
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有233人回复
-
QE利用声子计算的一系列lambda和Tc如何选
已经有8人回复
-
理论计算合作
已经有2人回复
-
小木虫的论文辅导靠谱吗？有没有用过的同学？
已经有1人回复
-
QE计算声子ph.out的Γ点出现虚频（-30cm-1）vasp计算没有
已经有0人回复
-
40-50万/年，中国散裂中子源诚聘计算模拟方向博士后
已经有81人回复
-
2026博士申请—化学能源方向，本人熟练分子动力学模拟的使用
已经有4人回复
-
书籍求助：汽车市场营销理论与实务（电子版）——章小平
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
Gaussian 09 计算出来的chk文件无法转化成fchk文件，求高手指教！
已经有9人回复- 急~~请问各位高手，如何将emf图片转化为eps格式的呢？
已经有6人回复
- 请高手指点如何在arcgis中做土地利用类型转化图
已经有11人回复
- 【关于将测序峰图转化为图片的方法】（高手就不用看了）
已经有10人回复
sobereva
至尊木虫 (著名写手)
本人已永久离开小木虫
- QC强帖: 17
- 应助: 226 (大学生)
- 贵宾: 5.4
- 金币: 2180.5
- 红花: 217
- 帖子: 1241
- 在线: 366.8小时
- 虫号: 281271
- 注册: 2006-09-23
- 专业: 宇宙学
2楼2014-10-21 14:11:45
3楼2014-10-21 14:34:08
xiemeng101
新虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 1936.4
- 散金: 15
- 红花: 6
- 帖子: 191
- 在线: 286.9小时
- 虫号: 2684564
- 注册: 2013-09-27
- 专业: 污染控制化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lry0377: 金币+15, ★★★★★最佳答案 2014-10-21 21:44:15
感谢参与，应助指数 +1
lry0377: 金币+15, ★★★★★最佳答案 2014-10-21 21:44:15

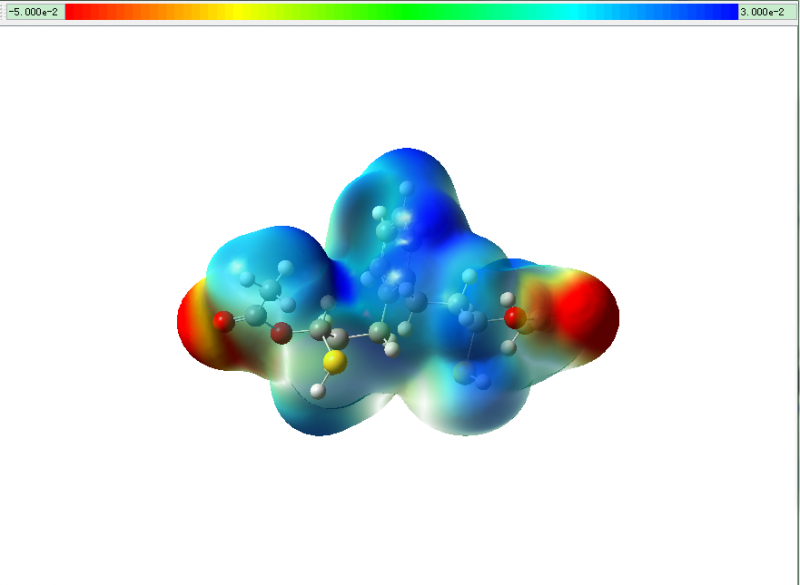

你看看结果。 ESP.png |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : a-opt.fchk
- 附件 2 : a-opt.log
- 附件 3 : a-opt.gjf
2014-10-21 20:31:06, 1.66 M
2014-10-21 20:31:22, 556.59 K
2014-10-21 20:31:37, 2.63 K
4楼2014-10-21 20:34:53
xiemeng101
新虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 1936.4
- 散金: 15
- 红花: 6
- 帖子: 191
- 在线: 286.9小时
- 虫号: 2684564
- 注册: 2013-09-27
- 专业: 污染控制化学
5楼2014-10-21 20:36:21
lastzealot
新虫 (著名写手)
【乱世的奸雄】
- 应助: 87 (初中生)
- 金币: 2684.9
- 散金: 876
- 红花: 24
- 帖子: 2920
- 在线: 212.3小时
- 虫号: 730090
- 注册: 2009-03-24
- 性别: GG
- 专业: 高分子材料结构与性能
6楼2014-10-22 01:08:43
xiemeng101
新虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 1936.4
- 散金: 15
- 红花: 6
- 帖子: 191
- 在线: 286.9小时
- 虫号: 2684564
- 注册: 2013-09-27
- 专业: 污染控制化学
|
用GaussView打开*.fchk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Actions中的New Mapped Surface，OK。出图。 Ctrl+D,出现Display Format的对话框，选取Surface的Transparent，使图形透明显示，更漂亮的静电势图到手。 |
» 本帖已获得的红花（最新10朵）
zhengyangzhy7楼2014-10-22 08:49:51
lastzealot
新虫 (著名写手)
【乱世的奸雄】
- 应助: 87 (初中生)
- 金币: 2684.9
- 散金: 876
- 红花: 24
- 帖子: 2920
- 在线: 212.3小时
- 虫号: 730090
- 注册: 2009-03-24
- 性别: GG
- 专业: 高分子材料结构与性能
8楼2014-10-22 09:02:59
zhengyangzhy
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 685
- 帖子: 20
- 在线: 18.5小时
- 虫号: 3824806
- 注册: 2015-04-21
- 性别: MM
- 专业: 理论和计算化学
9楼2017-03-15 23:59:31
