[求助] 怎么用 fluent 看某一截面上某些点的速度值 已有3人参与

一路跌跌撞撞，靠各位大神们的帮助，我模拟的电除尘器终于出了速度云图，还差最后一步：看第一电场入口截面上的烟气流速，然后用均方根值评判气流均匀性。可是看具体速度值这方面的资料太少了，一直做不出来，导师还嫌弃我进展太慢。有没有大神做过这个的，希望可以帮帮我，这周就要开题了，拜托拜托~~~

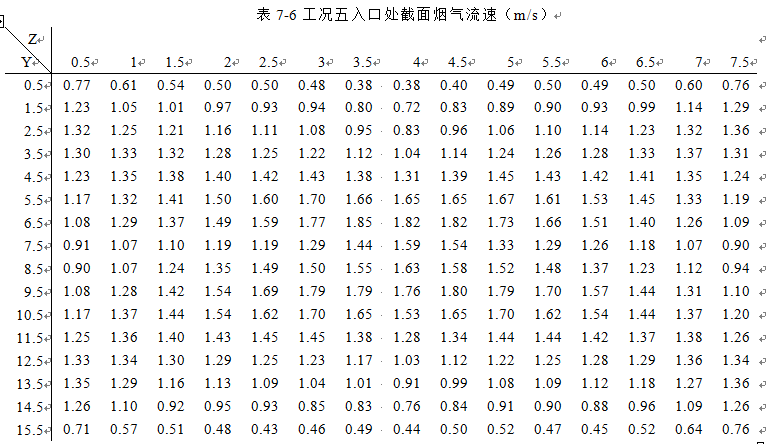

可能我表述的不够清楚，想要得到的结果如下截图所示，横轴和纵轴代表长度间距，对应的数据即为具体的速度值。谢谢大家。

怎么用 fluent 看某一截面上某些点的速度值
回复此楼

» 收录本帖的淘帖专辑推荐

模拟相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-15 20:37:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sinzhao22

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
曹小N: 金币+20, ★★★★★最佳答案, 谢谢！按照你说的步骤，终于得出数据了，欣喜若狂。十分感谢！ 2014-10-17 11:29:11
引用回帖:
5楼: Originally posted by 曹小N at 2014-10-16 21:10:50
为了让大家清楚明白的知道我在说什么，想要求什么，我画了一个图。这是一个 Y-Z 轴截面图，我想要知道的就是用红笔标出的点的速度值。希望大家可以帮助我这个菜鸟，告诉我步骤要怎么操作。再次谢过。:ha ...

忽略我刚才说的那个帖子。这个是好多点。一个一个建立点太麻烦，还是用surface/rake/, Number of Points 填6，然后建立z=0的线。那z=0的线上，就会均匀出现六个点。以此类推，建立别的rake。
赞一下(2人) 回复此楼
8楼2014-10-17 06:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
6楼: Originally posted by 曹小N at 2014-10-16 21:15:50
我想了一下，我要求得数据点应该是，比如Y=1m，Z=0.5m 两条线的交点对应的速度值，不要截面上所有的点。我是新手，第一次做这个，麻烦可以把详细的步骤告诉我一下吗？谢谢。...

就这一个点吗？知道这个点的坐标吧，去surface/point建立这个点。file/export data/ASCII，选中这个点，选中你所需要的值如压力，速度。导出cst文件，可以用excel打开，可以用txt打开。
赞一下(1人) 回复此楼
7楼2014-10-17 06:57:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

用户注销 (初入文坛)
★ ★ ★ ★ ★
感谢参与，应助指数 +1
曹小N: 金币+5, ★有帮助, 虽然没能解决我的问题，但还是要谢谢你的回复。 2014-10-17 11:31:52
本帖仅楼主可见
赞一下
2楼2014-10-16 04:24:27
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

sinzhao22

新虫 (小有名气)
引用回帖:
2楼: Originally posted by lampard6831 at 2014-10-16 04:24:27
首先，你得使用 surface/plane定义你要的那个面，然后用plot 那个面上的值，然后write file保存数据。

楼上正解。
或者，可以surface/rake，定义目标面上的线，自定义线上的Number of points，然后export出所有的点上的数据，根据这些点的数据画图。
赞一下 回复此楼
3楼2014-10-16 07:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by lampard6831 at 2014-10-16 04:24:27
首先，你得使用 surface/plane定义你要的那个面，然后用plot 那个面上的值，然后write file保存数据。

我想了一下，我要求得数据点应该是，比如Y=1m，Z=0.5m这两条线的交点对应的速度值。我是新手，第一次做这个，麻烦可以把详细的步骤告诉我一下吗？谢谢。
赞一下 回复此楼
4楼2014-10-16 20:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)
为了让大家清楚明白的知道我在说什么，想要求什么，我画了一个图。这是一个 Y-Z 轴截面图，我想要知道的就是用红笔标出的点的速度值。希望大家可以帮助我这个菜鸟，告诉我步骤要怎么操作。再次谢过。
怎么用 fluent 看某一截面上某些点的速度值-1
赞一下 回复此楼
5楼2014-10-16 21:10:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹小N

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by sinzhao22 at 2014-10-16 07:28:44
楼上正解。
或者，可以surface/rake，定义目标面上的线，自定义线上的Number of points，然后export出所有的点上的数据，根据这些点的数据画图。...

我想了一下，我要求得数据点应该是，比如Y=1m，Z=0.5m 两条线的交点对应的速度值，不要截面上所有的点。我是新手，第一次做这个，麻烦可以把详细的步骤告诉我一下吗？谢谢。
赞一下 回复此楼
6楼2014-10-16 21:15:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小拇指旳約定

新虫 (小有名气)
引用回帖:
8楼: Originally posted by sinzhao22 at 2014-10-17 06:59:59
忽略我刚才说的那个帖子。这个是好多点。一个一个建立点太麻烦，还是用surface/rake/, Number of Points 填6，然后建立z=0的线。那z=0的线上，就会均匀出现六个点。以此类推，建立别的rake。...

对不起。我想问一下 为了得到某个面上中间的数值，也就是中间一条线上的具体数值。。该怎么处理呀？一开始 我截取的的某个截面（ surface/plane），然后我又尝试建立个别的点（surface/rake/, Number of Points），当我到处的时候怎么没有啊？？（file/export data/ASCII，选中这个点，选中你所需要的值如压力，速度。导出cst文件，可以用excel打开，可以用txt打开）

还有 （surface/rake/, Number of Points）这个 该怎么样建立线，点。是不是我建立错了...谢谢大神指点
赞一下 回复此楼
9楼2015-11-22 19:58:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

傲决三式

新虫 (初入文坛)

【答案】应助回帖

你会了吗我也遇到了，卡在这里了
赞一下 回复此楼
10楼2016-07-18 21:39:23
