小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » gambit建模 想在一个二维的长方形内画一段横线表示一个木板，该怎么建模呢？
91/1返回列表
查看: 2288  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

pinksuper

新虫 (小有名气)

[求助] gambit建模 想在一个二维的长方形内画一段横线表示一个木板，该怎么建模呢？ 已有1人参与

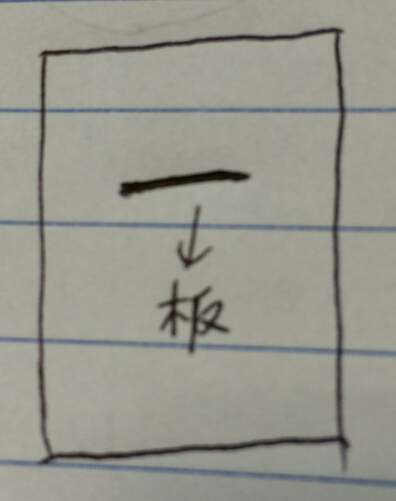

请教各位大神，二维长方形内有个木板阻碍流动，想画一根线来表示这个木板，如下图，该怎么画呢？

gambit建模 想在一个二维的长方形内画一段横线表示一个木板，该怎么建模呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-13 16:46:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
pinksuper: 金币+10, ★有帮助 2014-10-14 11:19:18
建议画个长方形然后用大的减去小的。

但是要注意，网格的最小尺寸应该能表现出流场的最小尺寸，也就是说你的挡板的宽度那里需要网格细化。
赞一下 回复此楼
2楼2014-10-13 17:17:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinksuper

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 死天 at 2014-10-13 17:17:22
建议画个长方形然后用大的减去小的。

但是要注意，网格的最小尺寸应该能表现出流场的最小尺寸，也就是说你的挡板的宽度那里需要网格细化。

谢谢你的回复啊，减的话是布尔运算吗？
话说其实我做的是湿帘纸模型，结构特别复杂
赞一下 回复此楼
3楼2014-10-14 09:01:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)
引用回帖:
3楼: Originally posted by pinksuper at 2014-10-14 09:01:39
谢谢你的回复啊，减的话是布尔运算吗？
话说其实我做的是湿帘纸模型，结构特别复杂...

没错，又是这个东西。。。。。需要计算纸的运动吗？
赞一下(1人) 回复此楼
4楼2014-10-14 09:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinksuper

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 死天 at 2014-10-14 09:04:08
没错，又是这个东西。。。。。需要计算纸的运动吗？...

谢谢回复~~
不用计算纸的运动，湿帘纸固定在塔里，上面进LiCl溶液，下面进湿空气，模拟除湿过程，主要是模型太复杂
赞一下 回复此楼
5楼2014-10-14 10:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)
引用回帖:
5楼: Originally posted by pinksuper at 2014-10-14 10:22:26
谢谢回复~~
不用计算纸的运动，湿帘纸固定在塔里，上面进LiCl溶液，下面进湿空气，模拟除湿过程，主要是模型太复杂...

加油吧。不好算呢。。。。。。。。。
回复此楼
6楼2014-10-14 11:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinksuper

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 死天 at 2014-10-14 11:00:54
加油吧。不好算呢。。。。。。。。。...

嗯，谢谢啊，又是多相流又是相变的很头疼
赞一下 回复此楼
7楼2014-10-14 11:19:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaobingwill

新虫 (初入文坛)
这是流固耦合问题吧，把木板也画成一个小矩形，然后用大流体区域减去小木板区域（coupled）。就ok啦
赞一下 回复此楼
一个人的战斗也要坚强
8楼2014-10-15 23:32:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinksuper

新虫 (小有名气)
引用回帖:
8楼: Originally posted by xiaobingwill at 2014-10-15 23:32:11
这是流固耦合问题吧，把木板也画成一个小矩形，然后用大流体区域减去小木板区域（coupled）。就ok啦

谢谢回复啊
不行啊，其实我的内部模型很复杂，我是把问题简化了才来发帖问的，实际模型是湿帘纸，又薄又密的那种，不能画成有厚度的
赞一下 回复此楼
9楼2014-10-16 09:19:33
