| 查看: 1576 | 回复: 9 | ||
[求助]
求大神们教一个问题 已有5人参与
|
|
求救！ 大神们教教我怎么修改温度场图 我上传两张图 ，一张是Fluent出的图 ，一张是Tecplot出的图，我该在Tecplot设置什么才能使tecplot的图的颜色变成Fluent那样的。就是边界的温度变成红颜色的，因为边界的温度最高，温度颜色怎么变成红颜色的？  fluent.png  tecplot图.png |
回复此楼» 猜你喜欢
要骂人了，新模版改版就是要淡化问题凝练这种虚的东西，结果有个评委还在说凝练得不够
已经有12人回复
-
科研人应该花精力去思考如何解决问题，而不是去凝练问题
已经有8人回复
-
我不理解！
已经有24人回复
-
学科评审组评审是指会评吗？
已经有5人回复
-
国自然面上复盘~欢迎讨论
已经有19人回复
-
梦想
已经有8人回复
-
面上合作单位盖章
已经有9人回复
-
面上函评意见出来了，像什么等级？
已经有17人回复
-
为什么国自然不能直接公布
已经有5人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有14人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教各位大神一个问题，很急！！！担心家里人被骗，谢谢
已经有19人回复
- 求助！！微生物的大神们往这边看了！
已经有19人回复
- 有大神在吗= =请教一道谱图的题目。。
已经有3人回复
- 在线急等 求大神们给出此有机物的中文命名 不胜感激
已经有3人回复
- 请教各位大神，什么物质能迅速和水发生反应啊？
已经有9人回复
- 求生物材料的大神们支个招
已经有11人回复
- 求助大神们,跑出这种图是什么问题?
已经有15人回复
- 求大神帮忙解释截断能测试中的问题！
已经有7人回复
- 请教大神一个算是有点基础的问题，化学式的名称，谢谢
已经有4人回复
- 又会用proe5.0的吗 求大神 求教程
已经有2人回复
- 求大神们帮忙看看这个程序哪儿需要改啊
已经有7人回复
- 求助大神们《食品科学》杂志投稿问题
已经有17人回复
- 请教一下大神们关于fluent中UDF的问题，谢谢！
已经有3人回复
- 请教各位大神一个石墨烯制备中的问题，困惑我挺久了
已经有4人回复
- 按照ansys官方教程一步步练习，求解时经常出现问题，求大神分析
已经有14人回复
- 求助高分子的大神解释一个简单问题，希望能用专业的语言解答！
已经有14人回复
- 求大神教MATLAB 生命游戏代码怎么写
已经有3人回复
- 请教各位大神如何看文献然后有自己想法
已经有16人回复
- 请教各位大神关于软件版权的问题~~~~~
已经有7人回复
- 文章的合作作者问题，请教大神们！
已经有19人回复
- 请教大神们，如何求这个函数的反函数？
已经有4人回复
- 求大神教这个图怎么画
已经有16人回复
- 求教一个origin中的问题，求大神指点
已经有4人回复
- 各位大神，请教个微生物的问题！
已经有9人回复
suichunjie
铜虫 (小有名气)
- 应助: 17 (小学生)
- 金币: 381.9
- 红花: 2
- 帖子: 160
- 在线: 99.2小时
- 虫号: 1393724
- 注册: 2011-09-07
- 性别: GG
- 专业: 燃烧学
2楼2014-10-10 12:02:29
3楼2014-10-10 12:13:36
dong-long
铁杆木虫 (职业作家)
- 应助: 308 (大学生)
- 金币: 10384.8
- 散金: 2740
- 红花: 45
- 沙发: 1
- 帖子: 3744
- 在线: 3116.1小时
- 虫号: 1883380
- 注册: 2012-07-08
- 性别: GG
- 专业: 化石能源储存与输送
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
dsycmn: 金币+5, ★有帮助 2014-10-10 13:53:21
感谢参与，应助指数 +1
dsycmn: 金币+5, ★有帮助 2014-10-10 13:53:21

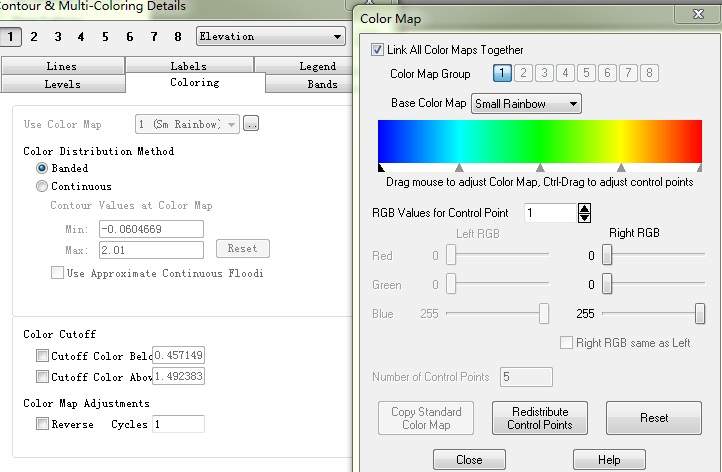

| 很容易。打开tecplot，云图旁边有彩色云图范围上面有数字也就是下图，双击它会出现如下界面。点击add level。进行添加你想要的浓度范围。 |
