[求助] DPM模型简单的设置问题已有2人参与

我现在需要模拟喷头喷射水滴，查看粒径分布，但是在使用DPM模型的时候出现了一下问题，麻烦各位路过的高手指点下，谢谢。
具体操作步骤如下：

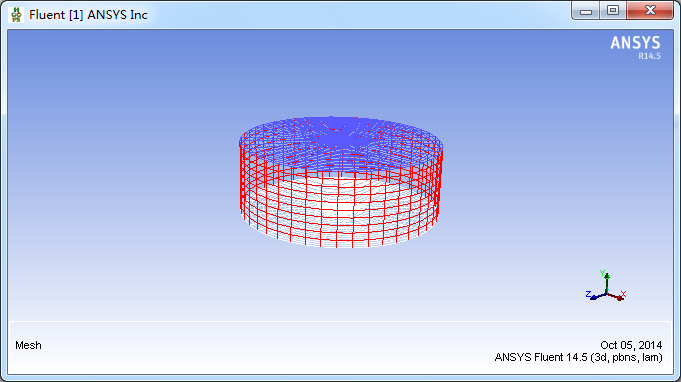

1.建立了直径为1400mm，高500mm的圆柱计算域，在圆柱体的顶端有一个直径为1.6mm的圆形速度入口。划分网格后，导入FLUENT（我使用的版本是14.5）。
2.接下来是常规的操作：check网格，scale，求解器设置。
3.然后是求解器设置，因为首先是对连续相——空气进行求解，这里有一处疑问，我的喷水速度约12m/s，求解连续相时应该选用层流模型还是紊流模型？
4.材料选用默认的air，操作环境也采用默认值。
5.边界条件设置：
速度入口即为援助顶端的直径1.6mm的圆形区域，这里有个疑问就是是否应该设置为速度12m/s，因为以上的12m/s速度是水流的喷出速度。
圆柱顶端除去速度入口的环形区域为压力入口，压力即为大气压，圆柱侧面为压力出口，同样大小为大气压，圆柱底面圆形区域设置为wall。
6.求解方法及松弛因子均选用默认参数。初始化从速度入口开始。
7.求解，时间上水滴喷出速度12m/s，高度500mm，水滴喷射过程时间约为0.042s，选取时间步长为0.001s，每时间步迭代50次。Write—case&date。开始计算连续相。计算完成后得到z=0平面上的速度云图。

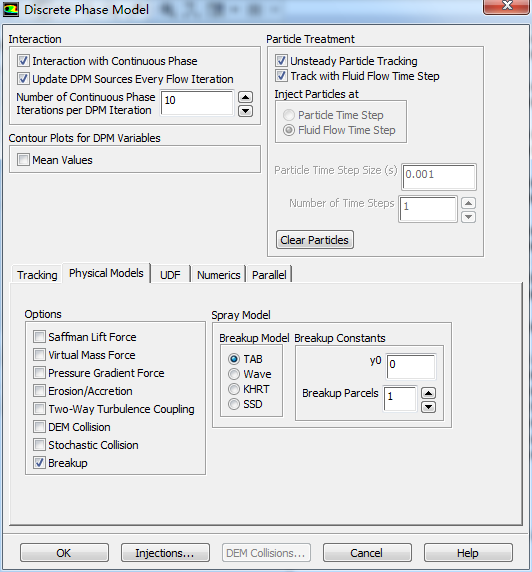

8.接下来计算离散相，在models处打开DPM模型，勾选interaction with continuous phase，阻力算法（drag law）选择默认的Spherical球形算法。喷射模型选择液滴分裂，TAB模型，但是这里的液滴破裂常数不知应该如何选择？设置离散相，选择injection type为solid-cone，喷头为锥形，喷出的液滴随机分布，并且越靠近中心，液滴越多，采用这种模型不知道是否合适。Particle type选项中只能选择massless和inert（惰性）粒子两种，不知道为何不能选择droplet液滴选项，切换到其他injection type同样不能选择droplet。在选定引射类型后需要确定组内粒子数number of streams，这里这个组内粒子数是指什么？应该如何确定？设置point poroperty，其中azimuthal start angle是什么选项？radius是指初始粒径还是指喷头的半径？

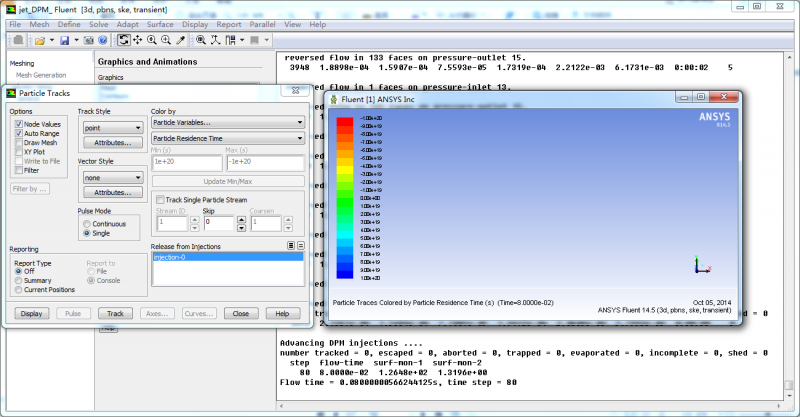

9.边界条件设置：wall的DPM选项设置为trap，入口和出口处均设置为escape。Write—case&data。计算完成后找不到颗粒，不知道是什么地方设置的不太对。
