[交流] 关于光学性能横坐标单位nm-eV的转换问题

跟大家讨论一个问题，利用CASTEP计算光学性能之后分析数据的时候，会有一个横坐标单位选取的问题。

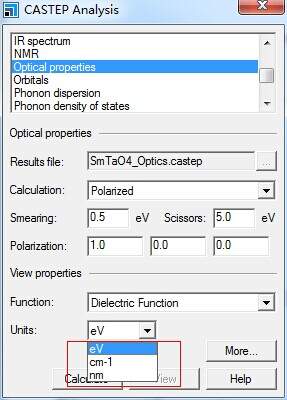

举一个例子，分析某种材料的反射率，横坐标有三种方式：波长（nm），波数（cm-1），还有一个是eV 见图1.
我一直以为这个eV是表示能量作为横坐标的，但是注意到横坐标下写的是Frequency，这是频率的意思，那么应该是表示的频率来作为横坐标。

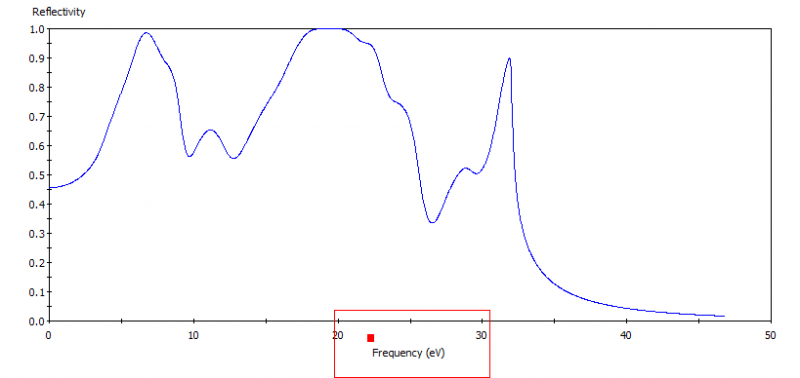

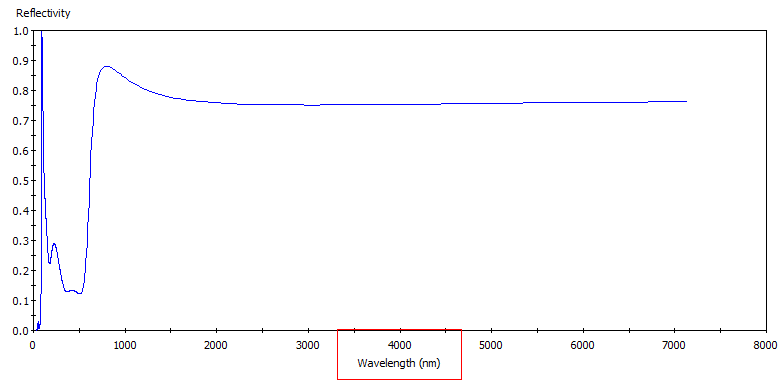

我比较了一下以nm（图2）和eV作为横坐标的反射图谱（图3），发现确实不是波长和能量的对应关系。
这样的话，如果想得到反射率随能量变化的图谱，是不是需要自己手动来把波长转化成能量？如果是这样的话，大家一般是怎么做的？

关于光学性能横坐标单位nm-eV的转换问题


关于光学性能横坐标单位nm-eV的转换问题-1


关于光学性能横坐标单位nm-eV的转换问题-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2014-09-26 22:40:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coco729

铁虫 (知名作家)
★
Tonisam(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
5楼2014-09-26 23:03:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youdao1

铁虫 (知名作家)
★
Tonisam(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
6楼2014-09-26 23:04:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

god0729

铁虫 (知名作家)
★
Tonisam(金币+1): 谢谢参与
Good luck
回复此楼
7楼2014-09-26 23:05:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

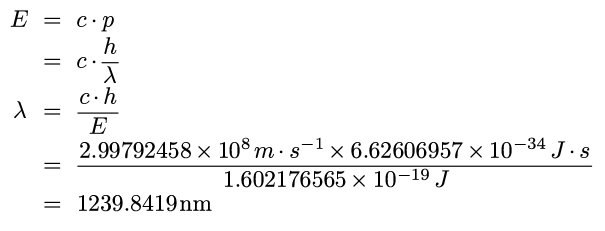

能量与波长成反比，波长越长，能量越小。而作图时横轴只能由小到大，因此上面两张图实际上左右相反。
关于光学性能横坐标单位nm-eV的转换问题-3
赞一下 回复此楼
12楼2014-09-27 09:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡开发发

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
在liqizuiyang前辈的基础上补充一句，E=hv，原子单位下h=1。
赞一下 回复此楼
13楼2014-09-27 13:39:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tonisam

银虫 (小有名气)
引用回帖:
12楼: Originally posted by liqizuiyang at 2014-09-27 09:45:35
能量与波长成反比，波长越长，能量越小。而作图时横轴只能由小到大，因此上面两张图实际上左右相反。

我也是这么想的，但是仔细分析这两张图不是左右相反的。举个例子，就按照你上面公式中提到的，1eV能量对应1240nm波长。但是看上面两张图：1240nm对应的反射率是0.8，但是在下面那张图中1eV对应的反射率明显不到0.5.
再加上横坐标上写的是frequency，所以我觉得这个横坐标是以能量作为单位的频率坐标。如果想转成能量坐标，还是需要自己重新做
赞一下 回复此楼
14楼2014-09-28 16:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by Tonisam at 2014-09-28 16:05:01
我也是这么想的，但是仔细分析这两张图不是左右相反的。举个例子，就按照你上面公式中提到的，1eV能量对应1240nm波长。但是看上面两张图：1240nm对应的反射率是0.8，但是在下面那张图中1eV对应的反射率明显不到0.5 ...

不是1eV对应1240nm波长，而是1240除以能量（以eV）为单位，得到波长（以纳米为单位）。
赞一下 回复此楼
15楼2014-09-28 17:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tonisam

银虫 (小有名气)
引用回帖:
15楼: Originally posted by liqizuiyang at 2014-09-28 17:00:14
不是1eV对应1240nm波长，而是1240除以能量（以eV）为单位，得到波长（以纳米为单位）。...

你误会了，我的意思是这样的，所以说光子能量为1eV的光波的波长对应的波长是1240μm。这个手动算一下就能得到的
赞一下 回复此楼
16楼2014-10-03 16:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

santiagoann

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问您的这个问题如何解决的？万分感谢
赞一下 回复此楼
17楼2016-01-12 19:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan6930

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
用nm的比较多吧，一般实验都是给的吸收谱和nm的关系
赞一下 回复此楼
18楼2016-01-12 22:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
