[求助] 非常简单的一个二维传热模型，却有些困惑，求fluent高手解答 已有2人参与

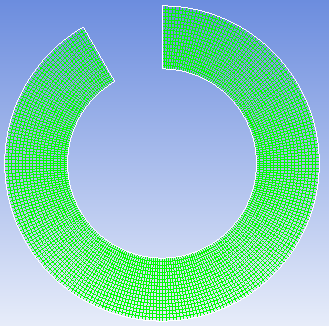

如图，为二维模型，材料为铸铁，边界全部设置为第三类边界条件，即在convection里给定环境温度和换热系数。但却不明白为什么在Reports----surface integrals-----wall fluxs----surface heat transfer coef所得到换热系数与设定的换热系数不一样呢？

非常简单的一个二维传热模型，却有些困惑，求fluent高手解答
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-26 16:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

天也潇潇

版主 (职业作家)

快乐大侠--潇潇

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
上下求锁: 金币+2, ★有帮助 2014-09-26 21:36:16
应该对模型流场分布进行简单介绍，这样问题能明了一些，一般给定的对流换热系数是恒定值，而计算模型对流换热是需要稳定时间的，稳定之后应该是差不多的，楼主是不是应该计算时间不够，模型没有达到稳定
赞一下(1人) 回复此楼
4楼2014-09-26 20:52:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

上下求锁

银虫 (小有名气)
自顶啊
回复此楼
2楼2014-09-26 16:20:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 上下求锁 at 2014-09-26 16:20:43
自顶啊

怎么没人呢
回复此楼
3楼2014-09-26 18:34:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 天也潇潇 at 2014-09-26 20:52:16
应该对模型流场分布进行简单介绍，这样问题能明了一些，一般给定的对流换热系数是恒定值，而计算模型对流换热是需要稳定时间的，稳定之后应该是差不多的，楼主是不是应该计算时间不够，模型没有达到稳定

我计算的是稳态的，对流换热系数是根据计算以及经验值给定的。这个是纯导热模型，各个外边均设置第三类边界条件。其实，这个模型外面是润滑油里面是低温气体。温度取流体温度，换热系数取的计算值和经验值。
赞一下 回复此楼
5楼2014-09-26 21:40:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 天也潇潇 at 2014-09-26 20:52:16
应该对模型流场分布进行简单介绍，这样问题能明了一些，一般给定的对流换热系数是恒定值，而计算模型对流换热是需要稳定时间的，稳定之后应该是差不多的，楼主是不是应该计算时间不够，模型没有达到稳定

版主知道吗？
回复此楼
6楼2014-09-26 21:59:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
上下求锁: 金币+2, ★有帮助 2014-09-27 21:17:42
上下求锁: 金币+6, ★★★很有帮助 2014-09-28 11:08:04
是不是参考温度设置不对
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
7楼2014-09-27 21:13:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 漠河 at 2014-09-27 21:13:03
是不是参考温度设置不对

能具体说一下吗，参考温度你指的是环境温度？
赞一下 回复此楼
8楼2014-09-27 21:18:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠河

新虫 (正式写手)
引用回帖:
8楼: Originally posted by 上下求锁 at 2014-09-27 21:18:17
能具体说一下吗，参考温度你指的是环境温度？...

不是的 fluent里面 计算传热系数是需要设置reference temperature的 通过流体和参考温度的差来计算传热系数 看下帮助文件
赞一下 回复此楼
只有用不遏制的奋斗 才能使青春之花即便是凋谢也是壮丽的凋谢
9楼2014-09-28 07:51:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上下求锁

银虫 (小有名气)
引用回帖:
9楼: Originally posted by 漠河 at 2014-09-28 07:51:22
不是的 fluent里面 计算传热系数是需要设置reference temperature的 通过流体和参考温度的差来计算传热系数 看下帮助文件...

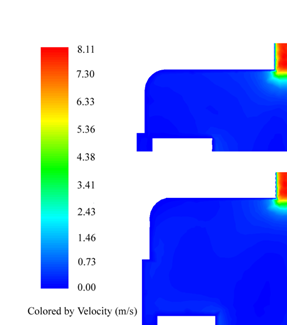

那跟传热学上的传热系数不是不一样了吗，如果流体温度和参考温度一样，传热系数为0了。另外，同学知道这个图是什么后处理软件做的，不像是tecplot啊
非常简单的一个二维传热模型，却有些困惑，求fluent高手解答-1
赞一下 回复此楼
10楼2014-09-28 09:22:11
