[求助] ansys/ls-dyna模拟板料喷丸的应力图和变形图,残余压应力深度和变形量数值的读取

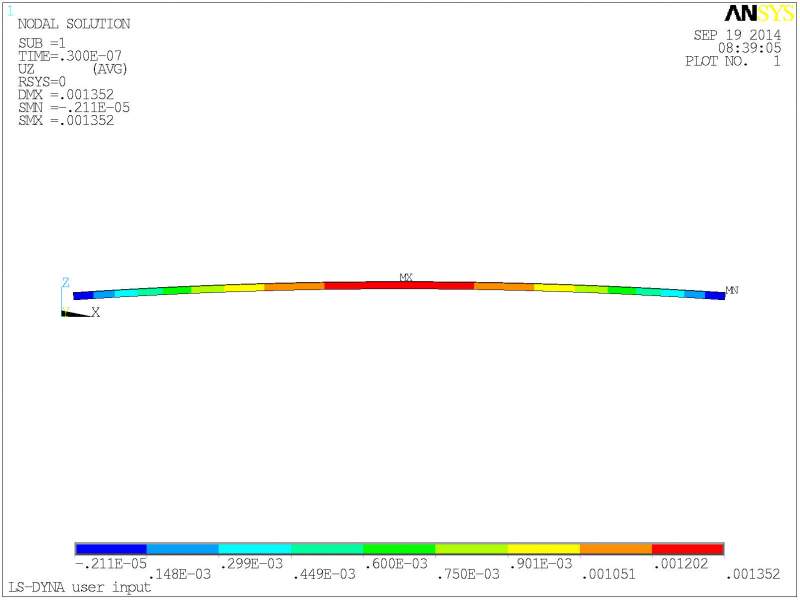

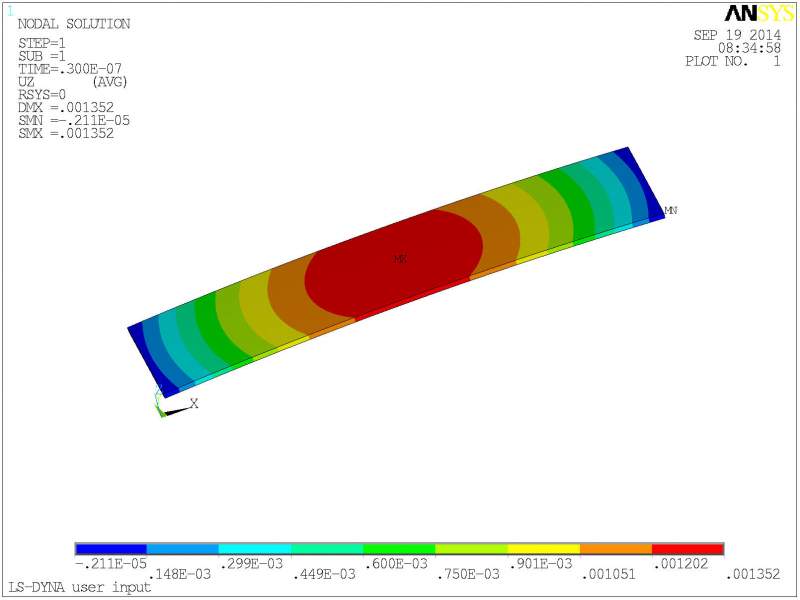

下图是用ANSYS/LS-DYNA模拟薄板喷丸后的应力结果图和塑性变形图,我想请问一下如何准确读取薄板中残余压应力深度数值和沿薄板弧形变形的呈弧形的每一点变形量,也就是呈现出的变形曲线也是弧形。

ansys/ls-dyna模拟板料喷丸的应力图和变形图,残余压应力深度和变形量数值的读取


ansys/ls-dyna模拟板料喷丸的应力图和变形图,残余压应力深度和变形量数值的读取-1


ansys/ls-dyna模拟板料喷丸的应力图和变形图,残余压应力深度和变形量数值的读取-2
回复此楼
天道酬勤!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yilisha_1

新虫 (初入文坛)

建议用LS-DYNA的前后处理器LS-Prepost4.2来读取你的计算结果,相当方便,LS-PREPOST4.2的下载地址如下:http://ftp.lstc.com/anonymous/outgoing/lsprepost/4.2/win32/
2楼2014-09-21 20:24:40
