应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 新能源材料 » 三元正极材料始终上不去是什么原因？
131/2返回列表12下一页
查看: 3030  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

木辰

金虫 (正式写手)

[求助] 三元正极材料始终上不去是什么原因？ 已有6人参与

请教大家一下，做得（811）三元正极材料比容量始终上不去0.2C下为160mAh/g左右，看文献都在200左右。起初怀疑晶型不好，可能是因为温度的原因，于是试了800,850,900三个温度，但差不多，从XRD图中看，也都没什么问题。（XRD图见附件图）。
关于可能性猜测可能有以下几个：1.锂含量还是偏低，（目前正在试验多加）；2.关于晶体晶型完整度，这个改变了温度，没发现什么大变化，各位有没有什么好的建议；3.关于粒径大小，看了看SEM，7-8个微米。请有知道的还盼能指导一二，在下先行谢过了，感激不尽。

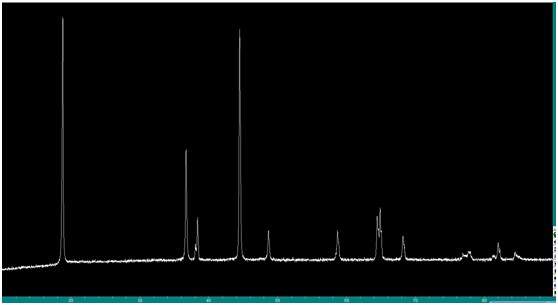

三元正极材料始终上不去是什么原因？

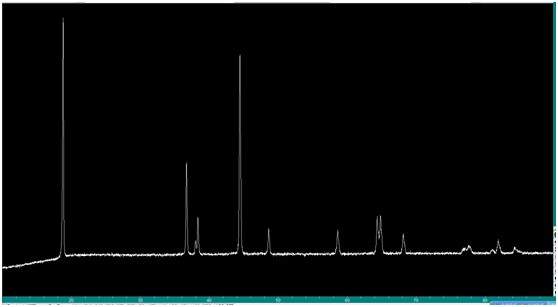

三元正极材料始终上不去是什么原因？-1

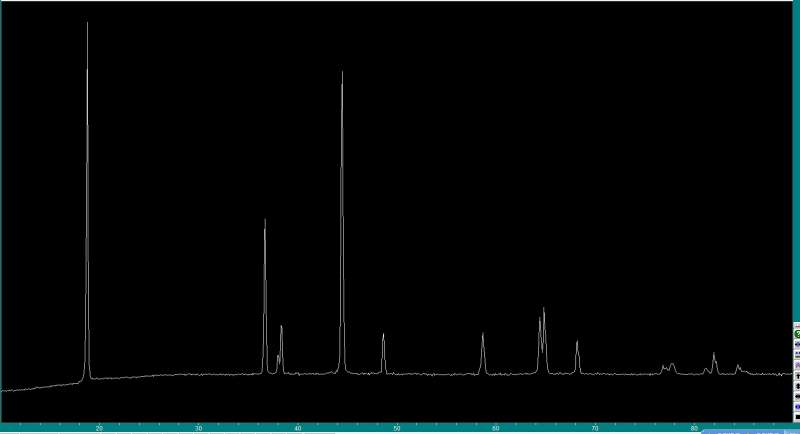

三元正极材料始终上不去是什么原因？-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-12 11:02:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

momo悄悄

金虫 (正式写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 木辰 at 2014-10-20 09:06:55
关于锂含量已经试了好几个参数了，但容量还是不理想，这两次加料烧结是怎么回事？溶胶凝胶法制备的形貌不好看，不好控制。...

楼主追求形貌，用的是LiCO3吗？LiCO3熔点高是容易挥发的。我的意思是你把你的锂源分两次加进去，先加入配比量的一半，低温煅烧，高温煅烧，然后冷却，研磨，再加入等量锂源混合，再以相同条件低温煅烧，高温煅烧，就可以了。希望可以帮到你，不知道对你的实验有没有用，你采用或者不采用这个方法，或者采用后有没有效果，希望你都可以告诉我。
赞一下(1人) 回复此楼
不要为了那些你控制不了的事情而难过
10楼2014-10-20 13:52:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

木辰

金虫 (正式写手)
补充一下，首周库伦效率70多点，不高，除了形成SEI膜外还有什么原因。谢谢。
赞一下 回复此楼
2楼2014-09-12 11:18:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无机10134

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
扫描电镜一次颗粒粒度多少
赞一下 回复此楼
好坑爹的实验记录啊
3楼2014-09-12 14:19:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木辰

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 无机10134 at 2014-09-12 14:19:26
扫描电镜一次颗粒粒度多少

一次颗粒几百纳米
赞一下 回复此楼
4楼2014-09-15 09:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanmuwei

禁虫 (初入文坛)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
木辰: 金币+10 2014-09-18 11:26:44
本帖内容被屏蔽
5楼2014-09-15 13:46:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木辰

金虫 (正式写手)
引用回帖:
5楼: Originally posted by lanmuwei at 2014-09-15 13:46:43
看xrd的层状结构不太好，不知道是用溶胶凝胶做的还是共沉淀。
811成分的三元容易在表面形成碳酸锂，造成不可逆容量损失，制备保存过程中应注意干燥环境下保存。

是用共沉淀做的。想请问一下，怎么看出来的层状结构不太好呢？比对标准峰，峰也都对上了，（006）/（102）峰和（108）/（110）峰还有分裂强度的讲究？谢谢
赞一下 回复此楼
6楼2014-09-18 11:30:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanmuwei

禁虫 (初入文坛)
本帖内容被屏蔽
7楼2014-10-08 16:08:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

momo悄悄

金虫 (正式写手)
锂含量偏低，适当加大锂源的含量，可以改变一下烧结方式，在制备好前驱体以后，分两次加料烧结。想请问为什么不选择溶胶凝胶法？
赞一下 回复此楼
不要为了那些你控制不了的事情而难过
8楼2014-10-16 18:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木辰

金虫 (正式写手)
引用回帖:
8楼: Originally posted by momo悄悄 at 2014-10-16 18:59:47
锂含量偏低，适当加大锂源的含量，可以改变一下烧结方式，在制备好前驱体以后，分两次加料烧结。想请问为什么不选择溶胶凝胶法？

关于锂含量已经试了好几个参数了，但容量还是不理想，这两次加料烧结是怎么回事？溶胶凝胶法制备的形貌不好看，不好控制。
赞一下 回复此楼
9楼2014-10-20 09:06:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 木辰 的主题更新
131/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 申请环境，微生物方向博士 +3 浅笑09 2026-11-08 3/150 2026-11-10 12:44 by 可淡不可忘
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 cqv1zKnzd7hr 2026-11-09 4/200 2026-11-10 12:30 by C6CRn66RYYXS
[论文投稿] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 cqv1zKnzd7hr 2026-11-09 4/200 2026-11-10 12:19 by C6CRn66RYYXS
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 cqv1zKnzd7hr 2026-11-09 4/200 2026-11-10 11:35 by YHiw1gou1Eda
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 0TEMgxdT1eIw 2026-11-09 4/200 2026-11-10 11:02 by YHiw1gou1Eda
[考研] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 0TEMgxdT1eIw 2026-11-09 4/200 2026-11-10 10:51 by YHiw1gou1Eda
[教师之家] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 zSbvVX9JFl9J 2026-11-09 5/250 2026-11-10 09:23 by 1yv6QACPoY1E
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 zSbvVX9JFl9J 2026-11-09 3/150 2026-11-10 01:40 by FChKX8meu1ds
[考博] 27博士申请 +3 白白白ly 2026-11-09 3/150 2026-11-09 21:39 by szq0819
[考博] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 12/600 2026-11-09 13:26 by Equinoxhua
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +5 5sJFDKp2kwuI 2026-11-06 16/800 2026-11-09 11:47 by GwrQVVR6Oenx
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +5 5sJFDKp2kwuI 2026-11-06 15/750 2026-11-09 11:41 by GwrQVVR6Oenx
[考研] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 5sJFDKp2kwuI 2026-11-06 12/600 2026-11-09 06:32 by l48hFd8Nwae2
[公派出国] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-09 00:14 by l48hFd8Nwae2
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-08 23:01 by l48hFd8Nwae2
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 ttH3f1oA6ace 2026-11-04 11/550 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 14/700 2026-11-06 05:10 by qL1cU46YIdK0
[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 7/350 2026-11-06 02:13 by qL1cU46YIdK0
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 02:04 by qL1cU46YIdK0
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ttH3f1oA6ace 2026-11-04 9/450 2026-11-06 02:02 by qL1cU46YIdK0
信息提示
关闭
请填处理意见
关闭
