[求助]
用fluent离散想模拟颗粒在塔内的流动 求助
|
|

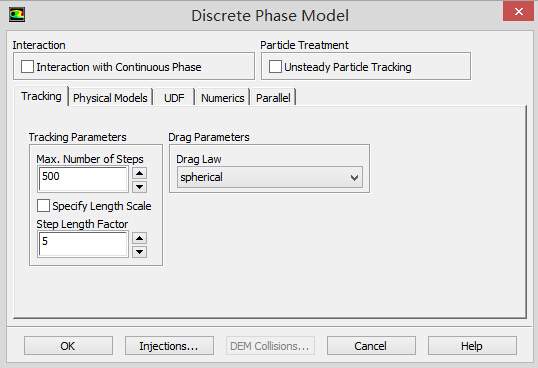

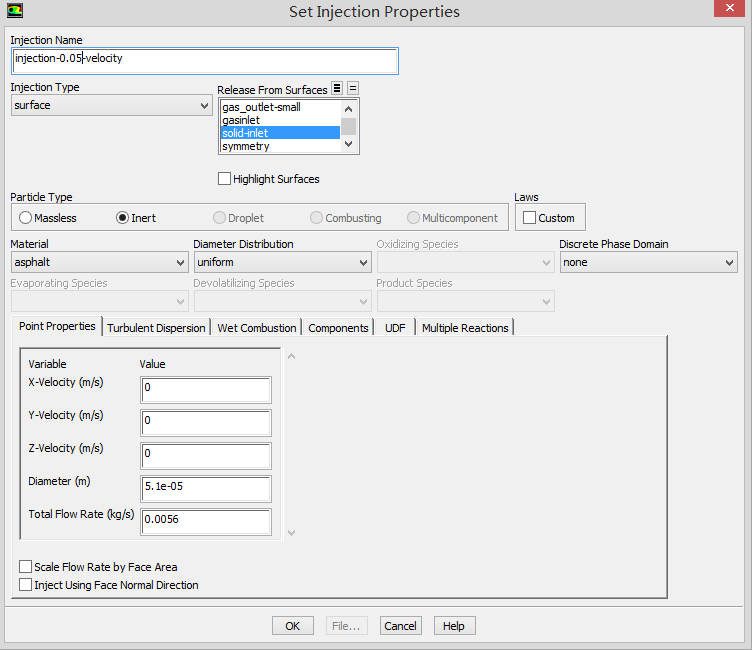

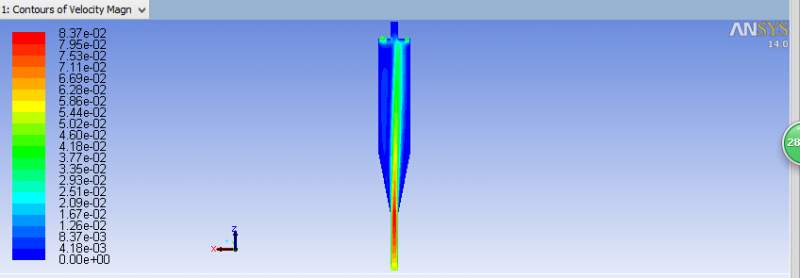

本人课题研究的是沥青颗粒在造粒塔内的输送性能。由于在实验过程中，颗粒的体积分数比较小，参考有关 文献跟fluent帮助文件，需要引入离散模型。由于本人接触fluent时间不长，可以说是半路出家，之前一直由fluent自带的帮助文件及相关算例熟悉fluent，但是离散算例很少（找了各种书）。于是在模拟过程中出现了一些状况。 现将模型介绍如下： 装置总高4m 装置一共有4个进口，分别是下方的一个气体入口（150mm），上方有两个气体出口（90mm及50mm），以及位于上方颗粒入口（wall边界，气体不会从此处出去，150mm）。气体从下方的入口进入，边界条件设置为速度入口（此例速度设置为0.05m/s），由上方位于两侧的出口出去，因此将上方的两个出口的边界条件设置为压力出口（不知道对不对？因为加入设置outflow边界条件，不知道怎么分配出流质量流率），操作条件设置为常压，并引入重力加速度。 采用稳态计算。根据参考文献，首先计算单相（空气）使其达到稳态，在引入离散相。单相的稳定状态如2图。 然后引入离散相，首先离散想不设置interaction with continuous phase.如图所示。injection设置如图。颗粒的密度为1150 之后由particle tracks观察颗粒的运动轨迹，如图。此时出现了两个问题 ： 1，达到稳定状态的时候颗粒的运动并没有到到达最底部，在迭代显示收敛。但是我需要看到颗粒能从下方出去 2，最大的问题是，我们观察到颗粒的停留时间非常奇怪，最下方的达到了62秒，显然不太可能，实验中的停留时间差不多5s左右，差了一个数量级。 求助模拟板块的大神，特别是做离散相的大神，是不是我的设置有什么问题。最近小弟为这事各种发愁，在后续的非稳态计算中也出现了不少问题。 ps：离散的算例确实太少了，而实验室的师兄师姐大都用的是双流体模型，自己是在搞不定了  本人只有10金币，希望大神们不吝赐教  C_}]97%PFNVT3F3R52L64Q7.jpg  TEG68RZN64]}5D%KIPMUQP1.jpg  QZ0@$QK4E$LDX()`4GHTMTI.jpg  $H]T%IR6Z(R7`AO]C]BW]JK.png  4~T8CT9L49A9OLZ~T]SYQ~2.jpg |
