[求助] fluent离散相模型，残差震荡很强烈

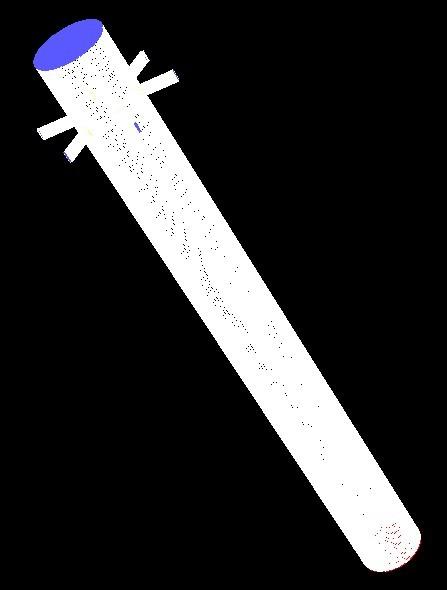

用离散相模型做气固耦合，模型如下图所示：

氢气从圆柱顶部进入，圆柱侧面有六根进煤粉颗粒的管道，是扁平的长方体
这个模型网格该怎么样划分？
我是把圆柱分成三段，先画中间段，然后再cooper，感觉网格质量不好

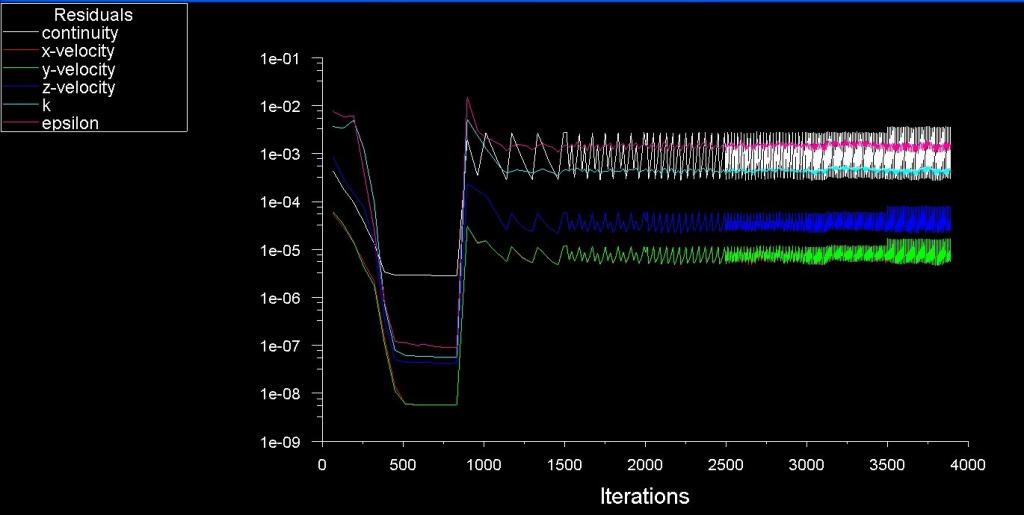

计算的时候连续相是好的，加入离散相后残差是这样子：

另外我出口选择的是pressure-outlet，是不是有影响？
问题出在哪里？求大侠指点
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-10 22:29:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
apple_hu: 金币+2, ★有帮助 2013-01-12 16:11:14
xiegangmai: 金币+2, 鼓励讨论交流 2013-01-14 00:07:29
DPM算到这样的残差，很正常！
不知道楼主希望的残差是什么样子的？
如果希望和气相流场的残差一样，那是不可能的；如果出现了，那就说明你算错了！
赞一下(4人) 回复此楼
我要奋斗到底
2楼2013-01-10 23:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与 2013-01-14 00:07:38
另外，这样的模型，用gambit确实不好划分网格，ICEM的快拉升可以解决这样的模型。
你可以在喷嘴平面附近采用四面体网格，其他部分采用cooper的方式生成六面体网格，这样的网格是比较合适的网格，当然具体问题具体对待，需要对流场有个预判，那些地方梯度比较大，需要对之进行加密！
赞一下 回复此楼
我要奋斗到底
3楼2013-01-10 23:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apple_hu

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 5超7 at 2013-01-10 23:04:02
DPM算到这样的残差，很正常！
不知道楼主希望的残差是什么样子的？
如果希望和气相流场的残差一样，那是不可能的；如果出现了，那就说明你算错了！

非常感谢，如果正常残差是这样子，那怎么判断有没有收敛呢？
赞一下 回复此楼
4楼2013-01-10 23:13:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apple_hu

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 5超7 at 2013-01-10 23:07:35
另外，这样的模型，用gambit确实不好划分网格，ICEM的快拉升可以解决这样的模型。
你可以在喷嘴平面附近采用四面体网格，其他部分采用cooper的方式生成六面体网格，这样的网格是比较合适的网格，当然具体问题具体对 ...

gambit学的不好啊，难道要转战icem了
赞一下 回复此楼
5楼2013-01-10 23:13:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlvhy

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流 2013-01-14 00:07:48
残差拉平了，你的监测曲线也拉平了就差不多了哇
同时关注下里面的流场没什么变化就应该收敛了
赞一下 回复此楼
6楼2013-01-10 23:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maw122

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2013-01-14 00:08:01
好像Ep相的残差图没有收敛把
赞一下 回复此楼
7楼2013-01-11 19:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
7楼: Originally posted by maw122 at 2013-01-11 19:41:19
好像Ep相的残差图没有收敛把

好久不见你了，毕业了？
哈哈！那你说这个该怎么调整呢？
赞一下 回复此楼
我要奋斗到底
8楼2013-01-11 22:46:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maw122

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 5超7 at 2013-01-11 22:46:37
好久不见你了，毕业了？
哈哈！那你说这个该怎么调整呢？...

还没毕业，最近忙着投稿，没怎么上。应该只能重画网格了吧
赞一下 回复此楼
9楼2013-01-12 08:59:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)
引用回帖:
5楼: Originally posted by apple_hu at 2013-01-10 23:13:24
gambit学的不好啊，难道要转战icem了...

icem更不容易学。。。
回复此楼
决定的了开始却奈何不了结束
10楼2013-01-12 10:48:02
